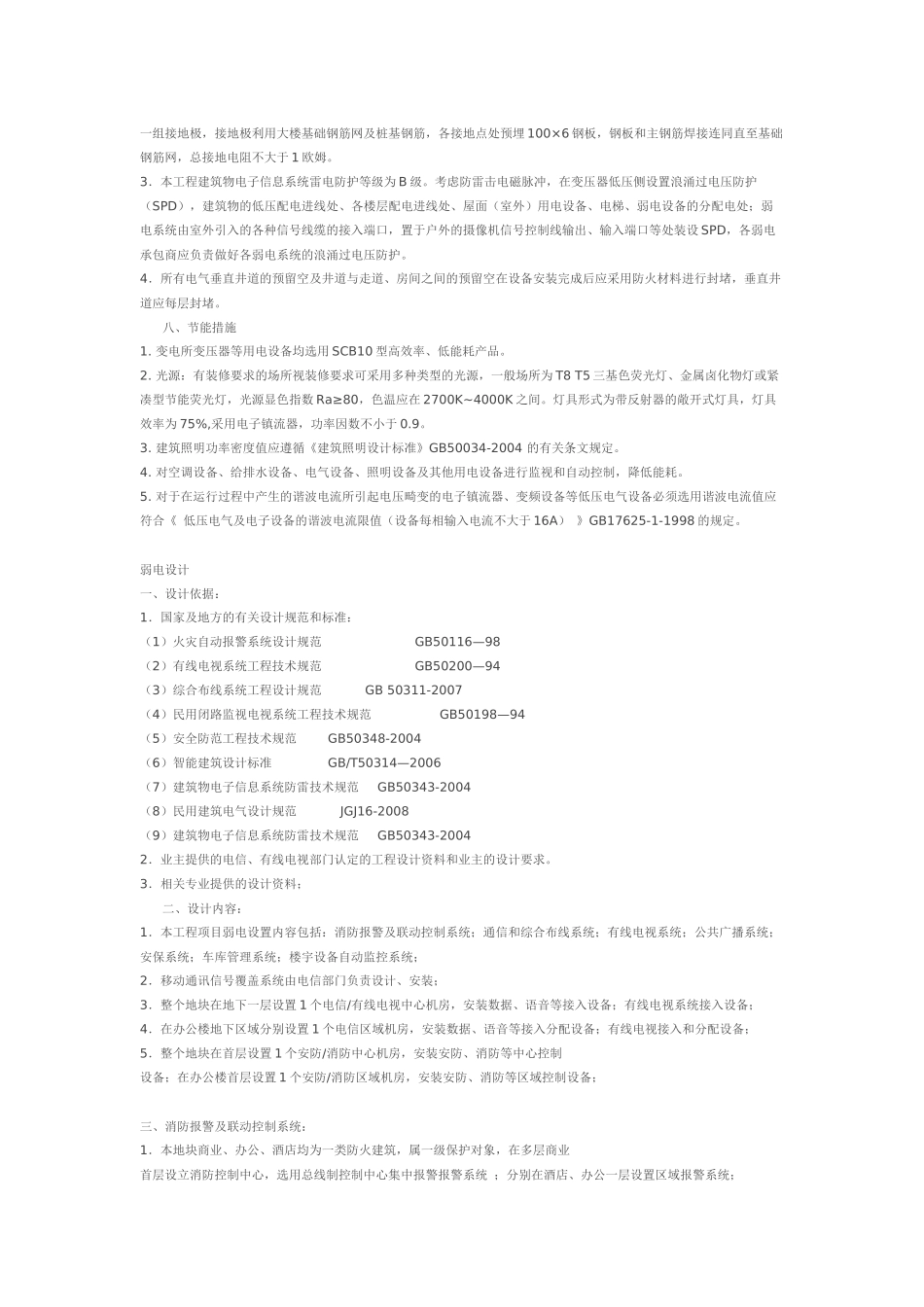

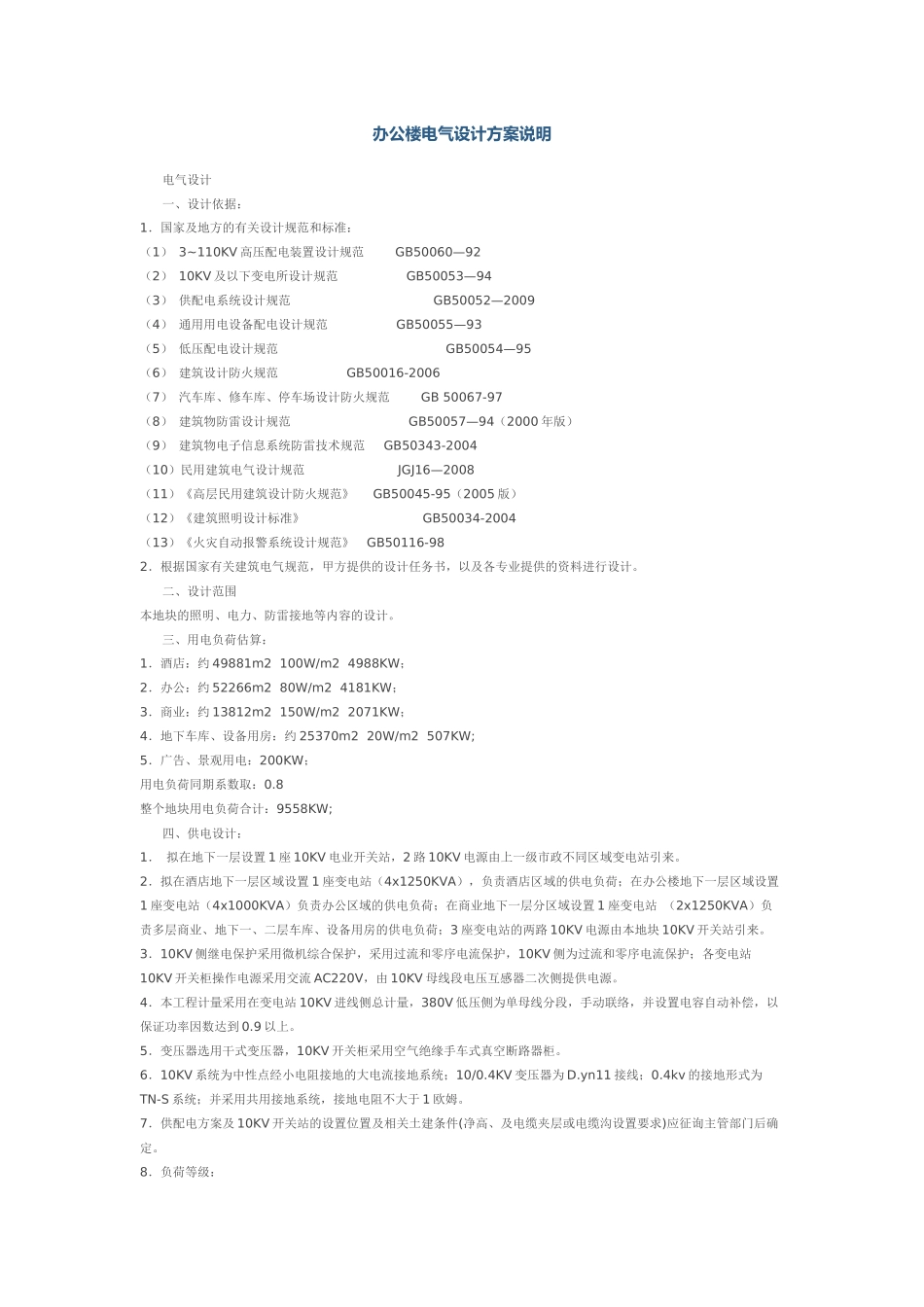

办公楼电气设计方案说明电气设计一、设计依据：1．国家及地方的有关设计规范和标准：（1）3~110KV高压配电装置设计规范GB50060—92（2）10KV及以下变电所设计规范GB50053—94（3）供配电系统设计规范GB50052—2009（4）通用用电设备配电设计规范GB50055—93（5）低压配电设计规范GB50054—95（6）建筑设计防火规范GB50016-2006（7）汽车库、修车库、停车场设计防火规范GB50067-97（8）建筑物防雷设计规范GB50057—94（2000年版）（9）建筑物电子信息系统防雷技术规范GB50343-2004（10）民用建筑电气设计规范JGJ16—2008（11）《高层民用建筑设计防火规范》GB50045-95（2005版）（12）《建筑照明设计标准》GB50034-2004（13）《火灾自动报警系统设计规范》GB50116-982．根据国家有关建筑电气规范，甲方提供的设计任务书，以及各专业提供的资料进行设计。二、设计范围本地块的照明、电力、防雷接地等内容的设计。三、用电负荷估算：1．酒店：约49881m2100W/m24988KW；2．办公：约52266m280W/m24181KW；3．商业：约13812m2150W/m22071KW；4．地下车库、设备用房：约25370m220W/m2507KW;5．广告、景观用电：200KW；用电负荷同期系数取：0.8整个地块用电负荷合计：9558KW;四、供电设计：1．拟在地下一层设置1座10KV电业开关站，2路10KV电源由上一级市政不同区域变电站引来。2．拟在酒店地下一层区域设置1座变电站（4x1250KVA），负责酒店区域的供电负荷；在办公楼地下一层区域设置1座变电站（4x1000KVA）负责办公区域的供电负荷；在商业地下一层分区域设置1座变电站（2x1250KVA）负责多层商业、地下一、二层车库、设备用房的供电负荷；3座变电站的两路10KV电源由本地块10KV开关站引来。3．10KV侧继电保护采用微机综合保护，采用过流和零序电流保护，10KV侧为过流和零序电流保护；各变电站10KV开关柜操作电源采用交流AC220V，由10KV母线段电压互感器二次侧提供电源。4．本工程计量采用在变电站10KV进线侧总计量，380V低压侧为单母线分段，手动联络，并设置电容自动补偿，以保证功率因数达到0.9以上。5．变压器选用干式变压器，10KV开关柜采用空气绝缘手车式真空断路器柜。6．10KV系统为中性点经小电阻接地的大电流接地系统；10/0.4KV变压器为D.yn11接线；0.4kv的接地形式为TN-S系统；并采用共用接地系统，接地电阻不大于1欧姆。7．供配电方案及10KV开关站的设置位置及相关土建条件(净高、及电缆夹层或电缆沟设置要求)应征询主管部门后确定。8．负荷等级：本工程中汽车库中的消防泵、喷淋泵、生活泵、消防潜水泵、应急照明以及小区中心弱电机房，各单体建筑的消防设施（消防电梯、防排烟风机、应急照明等）及客梯，公灯等用电为一、二级负荷；其余设备用电为三级负荷。五、电力、照明设计：1．照明标准：各部位按下列照度标准及功率密度设计:商业300Lx10W/m2办公300Lx9W/m2电梯厅100Lx5W/m2设备机房100Lx5W/m2地下停车库75Lx4W/m22．商业、办公公共走道照明采用高效节能灯，除电梯厅照明和应急照明外，走道灯、楼梯灯采用时间开关自动节能控制；地下车库采用高效节能荧光灯，水泵房及其他潮湿场所采用防潮型荧光灯具。3．办公部分的光源和照明灯具采用高效节能型荧光灯（T5、T8），商业用房将根据具体情况采用不同的高效节能光源；变电所、泵房、冷冻机房、电梯机房、消防安保总控室、电信机房、其他重要机房、人员集中的大空间、走廊、电梯前室、地下车库等处均设置事故照明，各疏散通道和疏散口设带诱导标志的应急诱导照明。4．设计中所选用荧光灯具均采用高品质、节能型、高显色荧光灯管，并配高功率因数的电子镇流器。六、配电线路敷设：1．低压配电系统和管线敷设：1）由低压配电室至各用电点的配电方式根据不同情况分别以树干式或放射式配电至各层配电箱，楼层配电箱至终端配电箱采用放射式供电，至各层的垂直干线采用电缆或密集型母线配电至各负荷点。多层商业在各层、各防火分区设置低压计量表间分功能挂表低压计量；出租办公分别在楼层设置管井挂表分层或分户低压计量。2）对重要负荷如消防电源（包括消防泵，喷淋泵，消防电梯，正压排烟风机，消防报警电源等），计算机房，通信...
