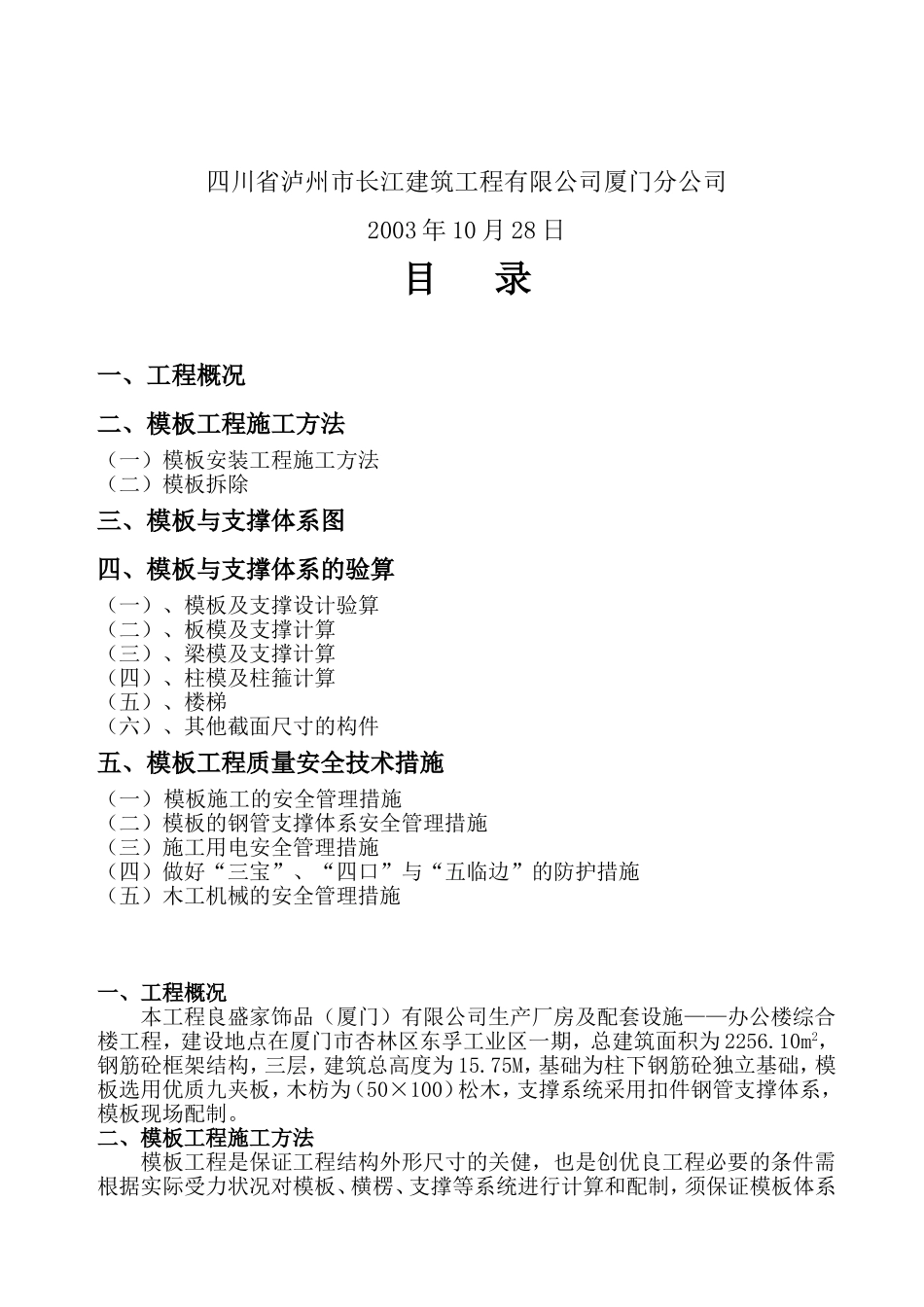

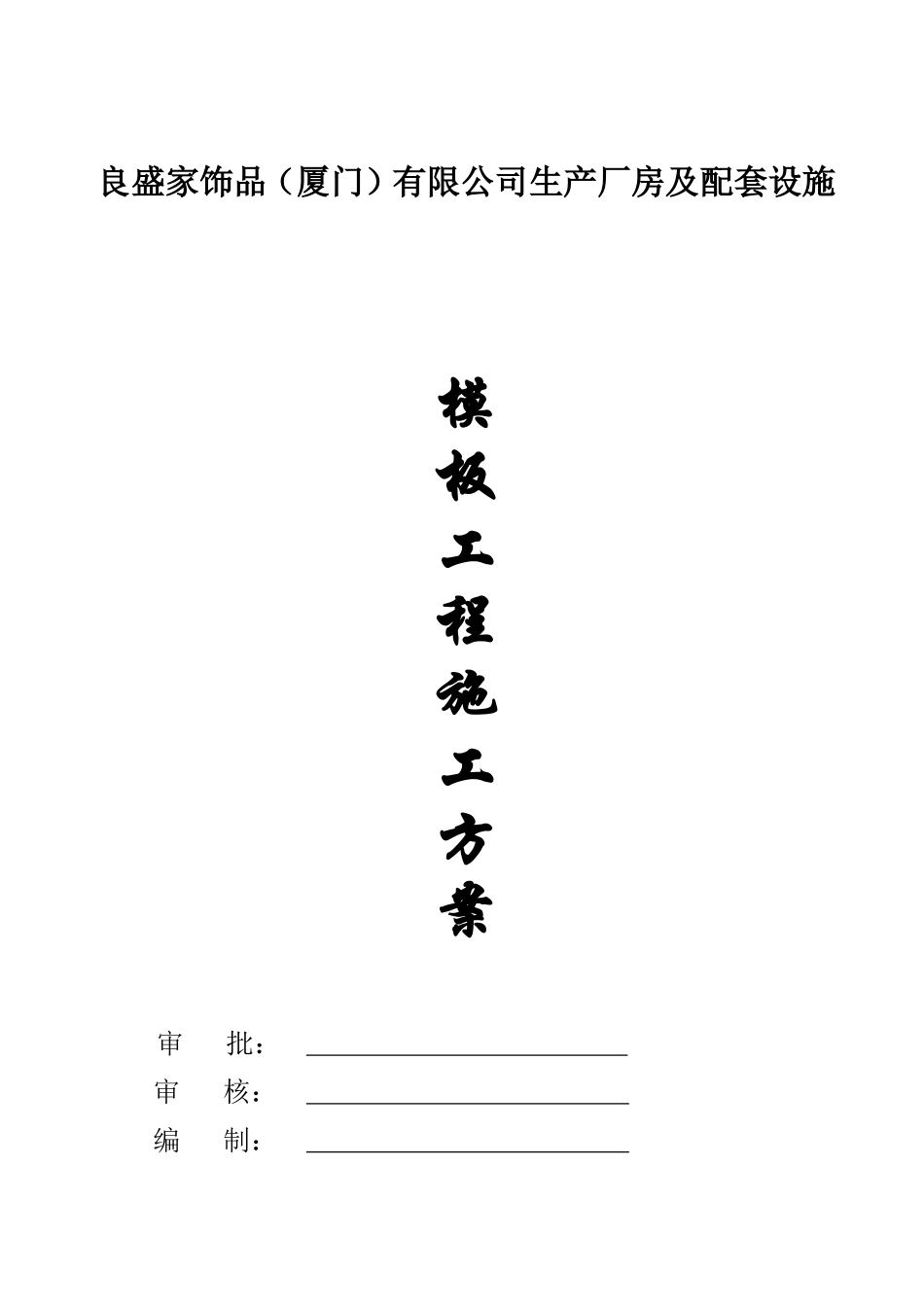

良盛家饰品（厦门）有限公司生产厂房及配套设施模板工程施工方案审批：审核：编制：四川省泸州市长江建筑工程有限公司厦门分公司2003年10月28日目录一、工程概况二、模板工程施工方法（一）模板安装工程施工方法（二）模板拆除三、模板与支撑体系图四、模板与支撑体系的验算（一）、模板及支撑设计验算（二）、板模及支撑计算（三）、梁模及支撑计算（四）、柱模及柱箍计算（五）、楼梯（六）、其他截面尺寸的构件五、模板工程质量安全技术措施（一）模板施工的安全管理措施（二）模板的钢管支撑体系安全管理措施（三）施工用电安全管理措施（四）做好“三宝”、“四口”与“五临边”的防护措施（五）木工机械的安全管理措施一、工程概况本工程良盛家饰品（厦门）有限公司生产厂房及配套设施——办公楼综合楼工程，建设地点在厦门市杏林区东孚工业区一期，总建筑面积为2256.10m2，钢筋砼框架结构，三层，建筑总高度为15.75M，基础为柱下钢筋砼独立基础，模板选用优质九夹板，木枋为（50×100）松木，支撑系统采用扣件钢管支撑体系，模板现场配制。二、模板工程施工方法模板工程是保证工程结构外形尺寸的关健，也是创优良工程必要的条件需根据实际受力状况对模板、横楞、支撑等系统进行计算和配制，须保证模板体系有足够的强度、刚度和稳定性。安装前应根据不同标高进行翻样、预制。要注意转换处的要求，同时要全力配合安装工程要做好预留，予埋及设备安装的敷设构件、线管、吊钩等一系列工作。（一）模板安装工程施工方法1）、模板及支撑材料：板模采用1830×915×18mm夹板，木方采用50×100mm截面2米长，钢管采用D48×3.5系列。2）、材料配备用量：模板配备，柱按一套、梁板按二套模板的投入量进行周转，可满足施工进度及施工规范、规程及地方标准要求。3）、柱模安装：先在基础面或楼板面弹出柱轴线、轮廓线，再安装预制好的柱模，在柱钢筋验收后进行安装，安装时就位后临时固定，检测平面定位、垂直度后再最终固定，柱模板底部在对侧双面预留20厘米高、通长清扫口，在浇柱砼前进行封闭。4）、梁板模安装：先搭满堂脚手架、铺梁底木方及底模、安装梁侧模、铺板底木方、铺板模板，再检查梁的平面位置、梁板标高、截面尺寸，校准复核后加固满堂脚手架。（二）模板拆除1）、拆模的顺序，一般应后支的先拆，先支的后拆，先拆非承重的部份，后拆除承重的部份。2）、不承重的侧模，应在砼强度能保证其表面及棱角不因拆除模板而受损时，方可拆除。3）、拆除芯模或予留洞内模时，砼强度应能保证表面不发生塌陷与裂缝现象，并应避免震动与碰伤孔壁。4）、拆模前，施工员应对工人班组进行拆除的技术与安全的交底，并有文字记录。5）、建立拆除模板的审批制度，非承重结构的拆除与芯模与予留孔洞内的模的拆除，经施工员同意后，方可进行。6）、拆模中如发现砼有影响结构安全及质量缺陷的问题时，应暂停拆除，经项目技术负责人或项目经理观察，并采取技术措施后，方可继续拆模，决不容许私自处理。三、模板与支撑体图（详附件一、附件二）四、模板与支撑体系验算（一）、模板及支撑设计验算：1、材料选用：板模——采用1830×915×18mm规格全新九夹板搁栅——采用50×100mm规格木方立柱——采用D48/3.5钢管牵杠及拉杠——采用6米长D48/3.5钢管（实际不需6米时按实际长）剪刀撑——采用6米长D48/3.5钢管（实际不需6米时按实际长）2、材料力学特性：夹板：[σ]=1.3×13=16.9N/mm2[ω]=L/250E=0.9×104N/mm2木方：[σ]=1.3×13=16.9N/mm2[ω]=L/250E=0.9×104N/mm2钢管：（按水平牵杠及拉杠间距不大于1.8m计算）[σ]=167N/mm2，E=2.06×105N/mm2，I=121900mm4[M]=0.85KN·m，r=1.58cm，μ=0.774L0=μh=0.774×1.8=1.39m[ω]=L/250λ=L0/r=139/1.58=88ε=e×A/W=5.3×489/5080=5.1由λ、ε查表得：φ=0.1513、模板荷载及荷载分项系数的取值与组合：1）、模板及支架自重：系数1.2平板的模板及小楞的自重：0.3KN/m2楼板模板的自重（其中包括梁的模板）：0.5KN/m2楼板模板及其支架的自重：0.75KN/m22）、新浇筑砼自重：24KN/m3系数1.23）、钢筋自重：系数1.2楼板：1.1KN/m3梁：1.5KN/m34）、施工人员...
