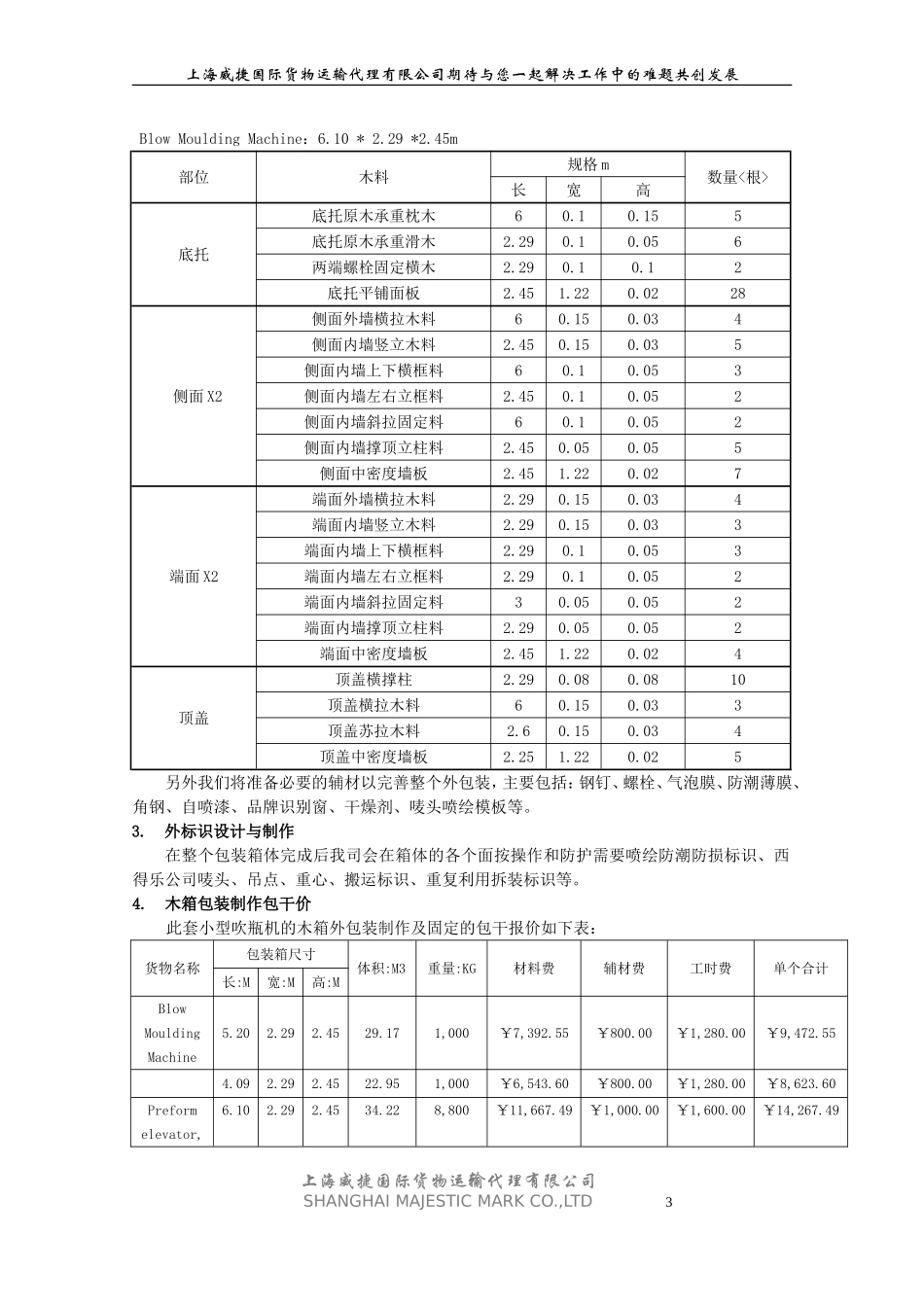

上海威捷国际货物运输代理有限公司期待与您一起解决工作中的难题共创发展木箱设计及制作方案通过此方案可以为我们的客户-西得乐机械（北京）有限公司充分展示从设备分体保护包装结构设计、理论依据,制作工艺到具体使用的全方位的管理和控制.使我公司制作的设备包装能满足客户对高安全,高防护,可操作性的要求.一.本包装方案所能达成的目标及客户要求1.外形尺寸能满足客户的要求设备包装的外形尺寸能严格控制在客户所要求的范围内。2.包装整体结构坚固,安全。我司将根据各设备的结构、外部造型和设备重量情况,设计适合长途内陆运输、海上运输且能够在装卸设备过程中可以多次吊装搬移的适合重型设备的大型稳固型木质外包装。整体结构的坚固和安全将在设计和制作上予以充分考虑。3.设备在包装内的固定与保护在确保整体结构的稳固的前提下,我们将确保设备在包装箱内的稳固安置,不发生相对位移。我们将制定设备与包装箱底托的固定办法，以确保在运输和吊装的过程中设备不发生晃动和碰撞。对需安放在包装箱内部的配件箱,同样会采取相应的措施予以固定。4.慎重而全面地考虑设备安全搬移装卸我司将根据该设备的结构,重量和配件箱的重量和放置位置确定整体重量及重心来确定整个设备的吊装点和支撑点。在设计过程中将考虑客户现场的装卸方式和所使用的设备和工具,确保设备安全快捷的装卸和搬运。5.设计方案有理论和实际检测数据支持我司将采用大型超重型箱体专用的双框架结构即内框架承重支撑，外框架保护的主体结构设计，并配以箱底底拖为基础承重载荷的立体结构全方位对设备进行防护。结构的设计及承重有理论和实际测量数据作为支持。6.包装上有明显且规范的标识我们将根据贵司的要求和资料在包装箱的外侧喷绘各种便于识别和作业的图文标识.如贵司唛头,机器品名、型号、防雨、防震、不得倒放、吊装抓点着力点、和开启点等标识,并在箱体上开留通风及品牌识别专用窗口，便于后期作业人员识别作业。二.包装设计及制作方案1.包装结构设计及相关结构图我司将采用大型超重型箱体专用的双框架结构即内框架承重支撑，外框架保护的主体结构设计，并配以箱底底拖为基础承重载荷的立体结构全方位对设备进行防护。箱体主体承重骨架布置在箱体内部，框架木箱的箱板在外，箱板外侧再以外框架整体进行固定和保护以加固包装箱整体和整个包装的稳固性。A.包装箱结构设计及整体结构图这两种设备属于大件设备，因此对包装承重负荷要求和搬移吊装时的抗扭变形要求都较高。在整个设备的包装结构设计中底托的结构设计和制作最为重要,也是整个包装最关键的承重和受力部位.在设计中着重解决三个问题:1.包装箱在静止状态下的承重能力。2.包装箱在搬运过程中的抗扭曲,抗变形能力。3.包装箱在搬运过程中的抗冲击能力。B.底托结构设计对包装箱在搬运过程中易扭曲变形导致整个箱体解体的问题,我们在底托的特定部位增上海威捷国际货物运输代理有限公司SHANGHAIMAJESTICMARKCO.,LTD1上海威捷国际货物运输代理有限公司期待与您一起解决工作中的难题共创发展加木料支撑以防止木箱扭曲。对于包装箱的抗冲击能力,我们除对各侧面板的框架结构采取双层结构外,特别注意各面板间的连接结构设计。C.顶盖设计及结构箱体的顶盖设计和制作在整个包装中也是较为重要的组成部分。在大件重型设备的包装过程中，因设备本身重量和体积较大在吊装过程中经常发生顶部折损和变形的异常情况。此情况的产生主要是由于受到外力的挤压造成。根据对包装箱箱体的受力分析,我们采取了特殊的设计和处理。对单件设备超过5吨的包装箱体,为了保证搬移吊装时包装箱顶部能足够承受足够的挤压力,除了采用内框架主体结构外置原木板材制作外,我们将在顶盖内部增设井字形内横梁增加顶盖刚性，从而使包装箱顶部达到双层保护作用。D.端面结构及设计图主机包装箱体的两个端面也采用双层框架主体结构，内框架为主体支撑和受力支持，再用高密度板铺设外箱，在外箱完成后再配设外框架加固。E.包装箱中各部位的连接及固定方式的设计及选用。2.包装材料的确定所有使用材料明细请见如下表：Preformelevator,hooper：5.20*2.29*2.45m部位木料规格m数量<根>长宽高底托底托原木...
