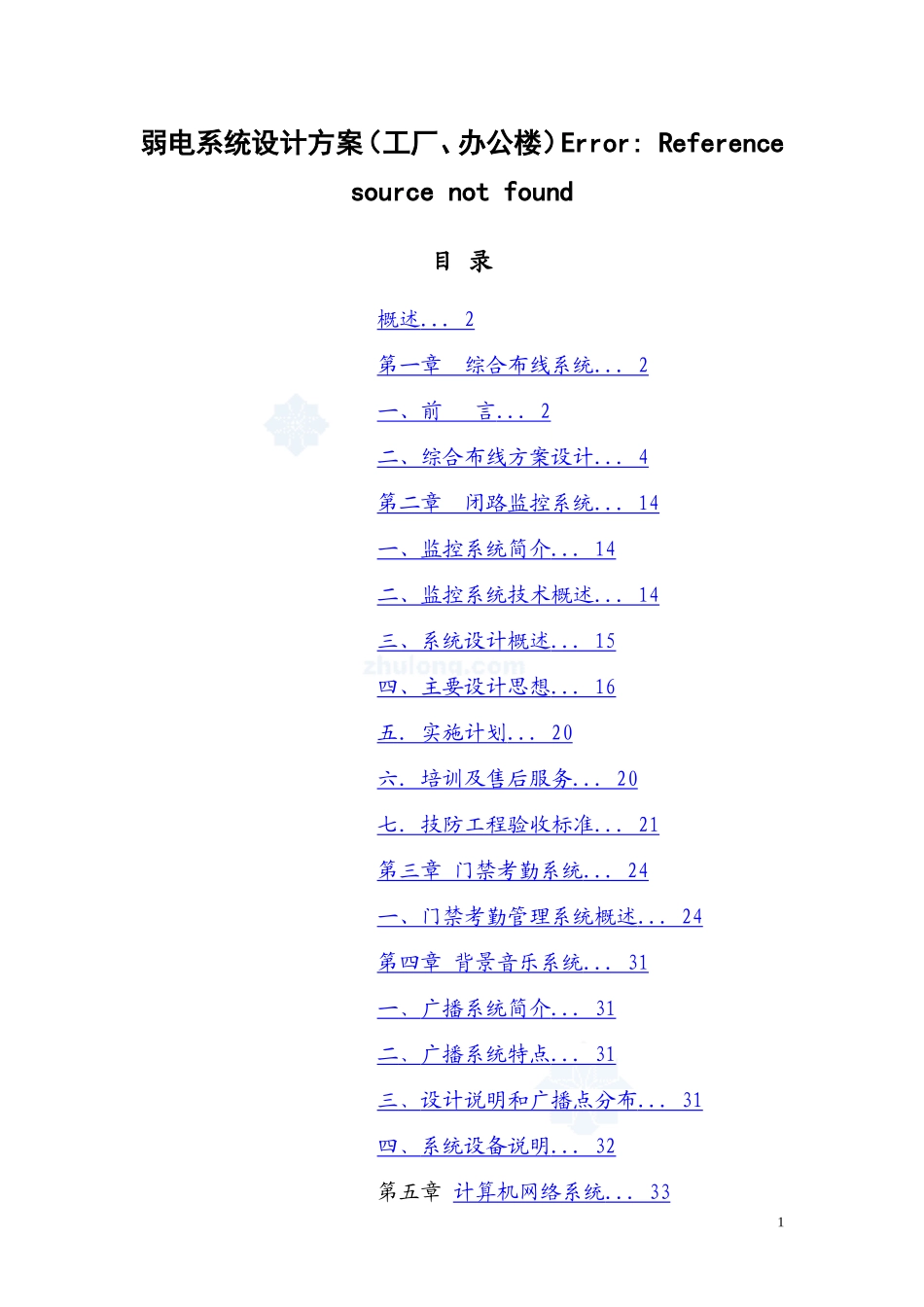

弱电系统设计方案（工厂、办公楼）Error:Referencesourcenotfound目录概述...2第一章综合布线系统...2一、前言...2二、综合布线方案设计...4第二章闭路监控系统...14一、监控系统简介...14二、监控系统技术概述...14三、系统设计概述...15四、主要设计思想...16五．实施计划...20六．培训及售后服务...20七．技防工程验收标准...21第三章门禁考勤系统...24一、门禁考勤管理系统概述...24第四章背景音乐系统...31一﹑广播系统简介...31二﹑广播系统特点...31三﹑设计说明和广播点分布...31四﹑系统设备说明...32第五章计算机网络系统...331概述办公大楼是一座集成了高科技、现代化和智能化的综合性办公大楼。我公司经过一段时间的努力，以设计一个高标准、高要求的现代化智能建筑为目标，为办公大楼作出了弱电系统智能化集成的整体规划方案。本设计方案中，办公大楼主要包括综合布线系统和闭路监控系统两个子系统。综合布线系统采用NORDX/CDTIBDN的结构化布线解决方案。电脑网络布线采用廉价的超五类双绞线实现，既兼顾了客户的成本也提供了稳定良好的网络环境。电话网络布线采用四芯电话专用线缆，既满足了目前的需要也为将来的系统升级做好了准备。闭路监控系统采用日本图雅丽公司的专业摄像机和加拿大品科公司的硬盘录像机，提供了一周的24小时不间断动态监控的防护能力。第一章综合布线系统一、前言21世纪是信息时代、网络时代，在这样一个网络经济飞速发展的时代,任何商业成功的关键之一就是能够获得及时、准确的信息。在当今激烈的商业竞争环境中，您的网络和其上运行的信息技术系统的容量和性能会影响您的成功或失败。虽然在整个信息技术系统和连网投资中，布线基础设施通常只占一小部份，但其作为重要网络基础，如果设计和安装得不合理，会引起严重的网络问题，使您无法真正实现您的信息技术战略。而且，当您增加新应用、新用户及为您当前或今后的业务提高网络速度时，由于不充分的布线基础结构会导致明显的负面影响。结构化布线是为您的信息技术战略作长期的基础性投资。（一）、结构化布线系统概述1、结构化布线定义结构化布线是一种以“标准”为基础的工程方法，它为您的商业设计并安装一个集数据、语音、视频于一体的布线系统。一个适当设计的与安装的结构化布线系统可为您提供指定的性能，并且具有灵活性，在相当一段时间内可以适应增长和变化的需要。另外，一个结构化布线系统可以提供统一、开放的物理布线拓扑结构，能同时支持多种逻辑连网拓扑，用于各种应用，如以太网，令牌环网，ATM或视频传输。一个基于“标准”的结构化布线系统的先期投资将得到许多利益回报，包括延长工作寿命，可预测的性能，管理性和增长性。这些利益可以为您和您的商业提高效率，改进生产力及降低费用。（结构化布线示意图见下图）22、IBDN结构化布线系统的组成IBDN是一个结构化布线系统，遵循国际上为通讯产品和服务而提出的建筑物布线适用技术标准。符合国际电子工业协会(EIA)制定的结构化布线系统标准(EIA/TIA568A)，及中国工程建设标准化协会制定的标准《建筑与建筑群综合布线系统工程设计规范》。IBDN结构化布线系统规定了六种主要的建筑设施：工作区、水平通路、通讯间、主干通路、设备室和建筑物入口设备。1.工作区(WorkArea):2.水平通路(HorizontalPathways)3.通讯间(TelecommunicationsCloset)4.主干通路(BackbonePathways)5.设备室(EquipmentRoom)6.入口设备(EntranceFacility)这六种主要的建筑设施各自作为IBDN结构化布线系统的一个子系统。3、结构化布线系统的特点结构化综合布线系统是为了综合业务数据网(ISDN)的发展需求而特别设计的一套布线系统，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，方便地在智能大厦中组成一套标准、灵活、开放的布线系统。综合布线系统具有以下特点：Ø实用性：布线系统实施后，能满足现在通信技术的应用和未来通信技术的发展，即在系统中能实现语音通信、数据通信、图像通信以及多媒体信息的通信。Ø灵活性：布线系统能满足灵活应用的要求，即在任何一个信息插座上都...
