2015届高三物理大一轮复习：7-2_电路_闭合电路的欧姆定律VIP免费

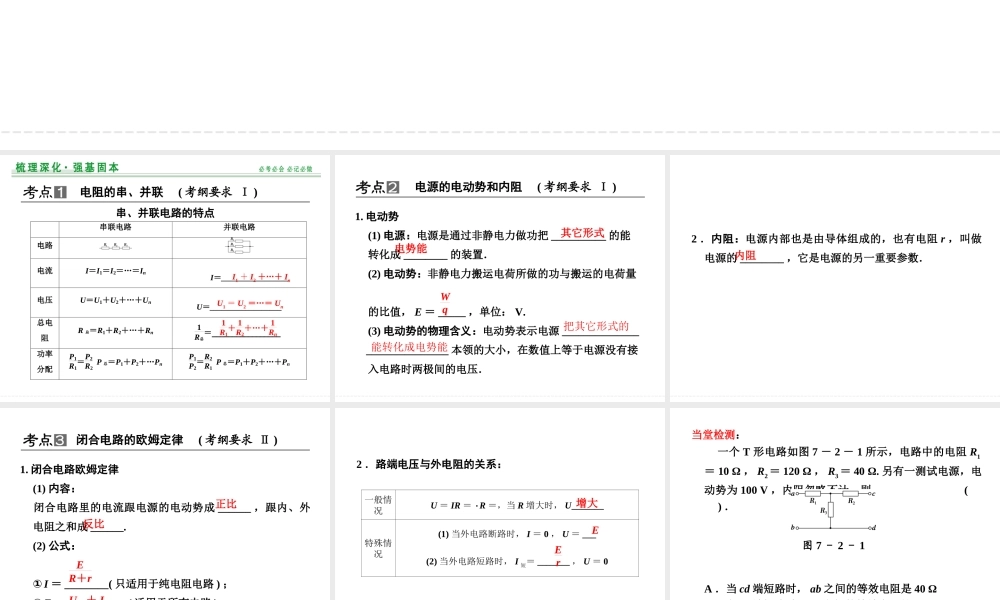

第 2 讲 电路 闭合电路的欧姆定律串、并联电路的特点电阻的串、并联 ( 考纲要求 Ⅰ ) 串联电路 并联电路 电路 电流 I＝I1＝I2＝…＝In I＝_________________ 电压 U＝U1＋U2＋…＋Un U＝__________________ 总电阻 R 总＝R1＋R2＋…＋Rn 1R总＝_________________ 功率分配 P1R1＝P2R2 P 总＝P1＋P2＋…Pn P1P2＝R2R1 P 总＝P1＋P2＋…＋Pn I1 ＋ I2 ＋…＋ In U1 ＝ U2 ＝…＝ Un 1R1＋ 1R2＋…＋ 1Rn 1. 电动势(1) 电源：电源是通过非静电力做功把 __________ 的能转化成 ________ 的装置．(2) 电动势：非静电力搬运电荷所做的功与搬运的电荷量的比值， E ＝ _____ ，单位： V.(3) 电动势的物理含义：电动势表示电源 ______________ _______________ 本领的大小，在数值上等于电源没有接入电路时两极间的电压．电源的电动势和内阻 ( 考纲要求 Ⅰ ) 其它形式电势能Wq 能转化成电势能把其它形式的2 ．内阻：电源内部也是由导体组成的，也有电阻 r ，叫做电源的 ________ ，它是电源的另一重要参数．内阻1. 闭合电路欧姆定律(1) 内容：闭合电路里的电流跟电源的电动势成 ______ ，跟内、外电阻之和成 ______.(2) 公式：① I ＝ ________( 只适用于纯电阻电路 ) ；② E ＝ ___________( 适用于所有电路 ) ．闭合电路的欧姆定律 ( 考纲要求 Ⅱ ) 正比反比ER＋r U 外＋ Ir2 ．路端电压与外电阻的关系：一般情况U ＝ IR ＝ ·R ＝，当 R 增大时， U_______特殊情况(1) 当外电路断路时， I ＝ 0 ， U ＝ ___(2) 当外电路短路时， I 短＝ _______ ， U ＝ 0增大Er E当堂检测： 一个 T 形电路如图 7 － 2 － 1 所示，电路中的电阻 R1＝ 10 Ω ， R2＝ 120 Ω ， R3＝ 40 Ω. 另有一测试电源，电动势为 100 V ，内阻忽略不计．则 ( ) ．A ．当 cd 端短路时， ab 之间的等效电阻是 40 ΩB ．当 ab 端短路时， cd 之间的等效电阻是 40 ΩC ．当 ab 两端接通测试电源时， cd 两端的电压为 80 VD ．当 cd 两端接通测试电源时， ab 两端的电压为 80 V 图 7 － 2 － 1解析 当 cd 端短路时，等效电路如图(1)所示，R123＝R1＋ R2R3R2＋R3＝40 Ω，A 正确，同理 B 错误． 当 a、b 两端接通测试电源时，等效电路如图(2)所示，根据欧姆定律得：I＝ER1＋R3＝ 1001...
