别墅地暖方案书模板VIP专享VIP免费

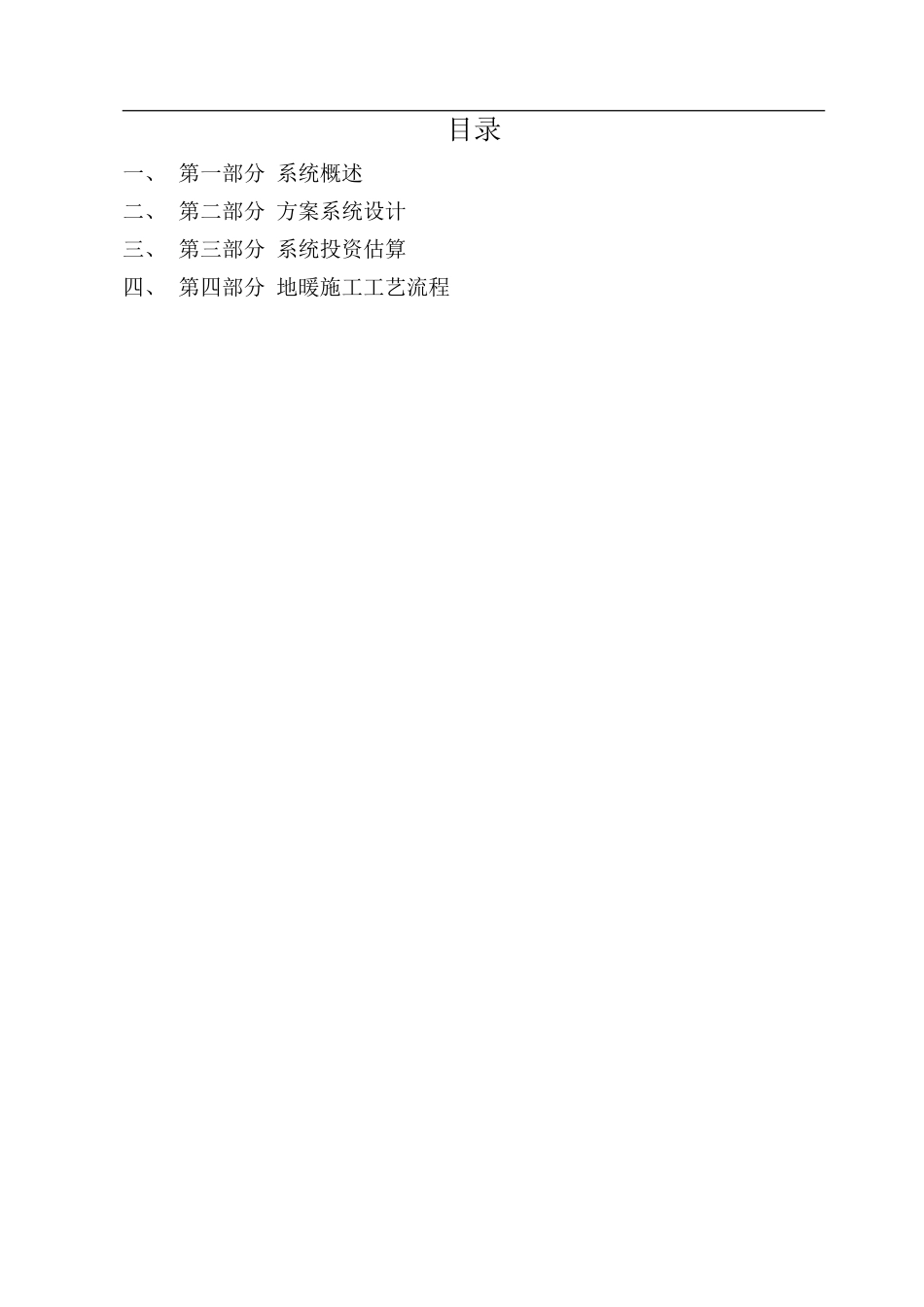

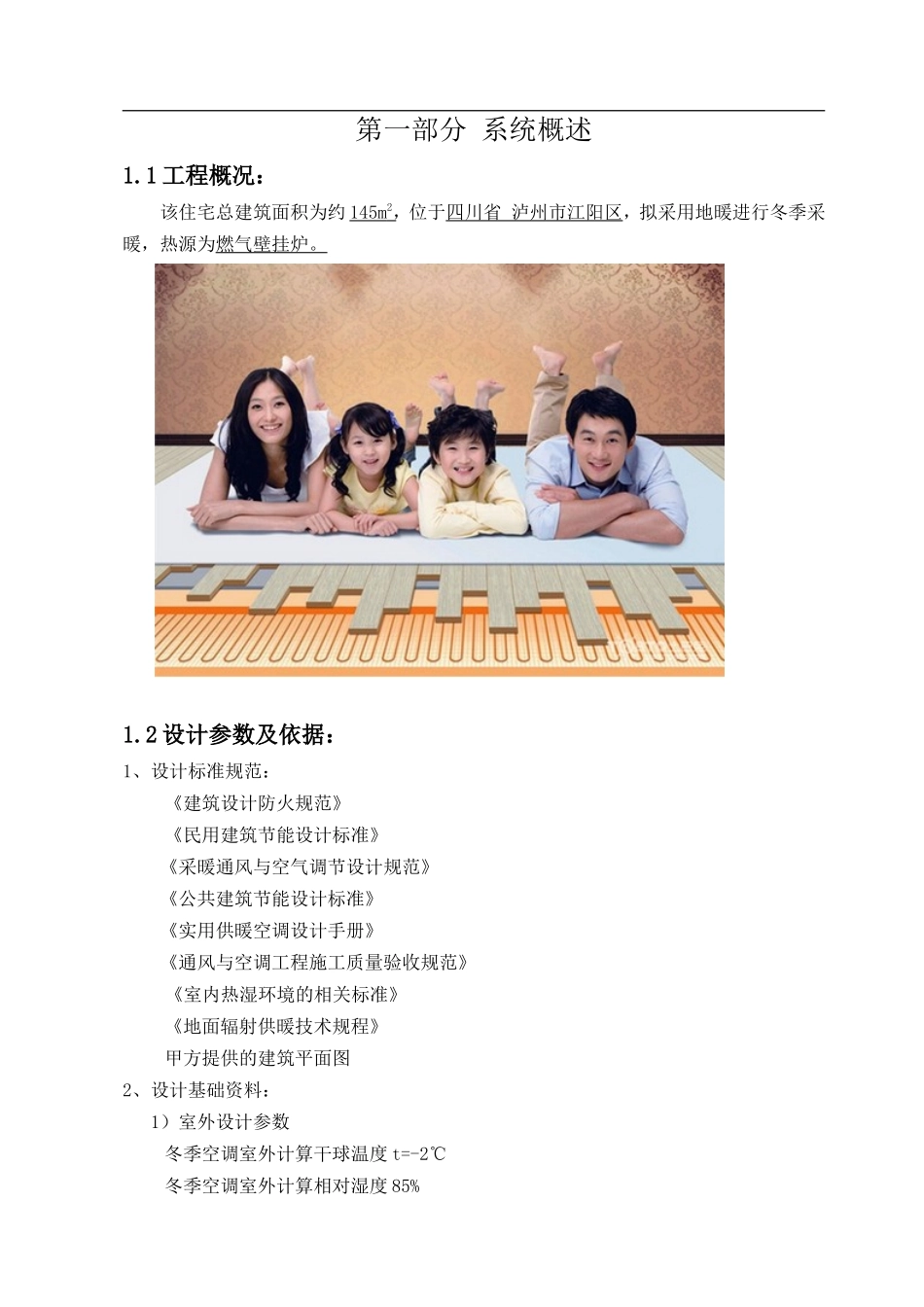

地暖系统工程方案目录一、第一部分系统概述二、第二部分方案系统设计三、第三部分系统投资估算四、第四部分地暖施工工艺流程第一部分系统概述1.1工程概况：该住宅总建筑面积为约145m2，位于四川省泸州市江阳区，拟采用地暖进行冬季采暖，热源为燃气壁挂炉。1.2设计参数及依据：1、设计标准规范：《建筑设计防火规范》《民用建筑节能设计标准》《采暖通风与空气调节设计规范》《公共建筑节能设计标准》《实用供暖空调设计手册》《通风与空调工程施工质量验收规范》《室内热湿环境的相关标准》《地面辐射供暖技术规程》甲方提供的建筑平面图2、设计基础资料：1）室外设计参数冬季空调室外计算干球温度t=-2℃冬季空调室外计算相对湿度85%2）室内设计参数：冬季温度：18-22℃冬季湿度：80%1.3地暖系统介绍概念地暖是地板辐射采暖的简称，英文为RadiantFloorHeating，是以整个地面为散热器，通过地板辐射层中的热媒，均匀加热整个地面，利用地面自身的蓄热和热量向上辐射的规律由下至上进行传导，来达到取暖的目的。由于在室内形成脚底至头部逐渐递减的温度梯度，从而给人以脚暖头凉的舒适感。地面辐射供暖符合中医“温足而顶凉”的健身理论，是目前最舒适的采暖方式，也是现代生活品质的象征。系统构成一套完整的采暖系统主要由地上保温层、分集水器、温控器和燃气壁挂炉四部分组成。地上保温层由保温层、反射层、地暖管道等构成。保温层凡间为2cm的挤塑板；反射层大多为反射铝膜；地暖管道以PERT管为主；地暖分集水器是由分水器和集水器组合而成的水流量分派和汇集安装。凡间在地上供暖区域中，需求将大面积分红小块节制，或许是一套房屋中有多个功用的房间，需求辨别节制。还，地暖系统受水力特征的节制，地暖盘管限制在必然的长度内。这就需求将统一地上供暖区域或许统一套房屋的各供暖房间分红多个环路，而每个环路又辨别需求进行关断和流量调理；温控器是地暖系统和壁挂炉的必配件，是集成编程器与软件并完成智能化节制温度的开关，可以自在调理室内温度，并能按用户要求设定各类工夫段的开关和各类预设好的形式下主动运转调理室温；使之到达舒适的温度；燃气壁挂炉可谓是整个系统的心脏，它可否高效、不变的运转直接关系到地暖系统能否可以继续有用的供暖。地暖系统优点1）舒适健康对人体的健康和供暖效率上最佳效果是从下到上逐渐变凉的方式，地板辐射采暖是最接近理想的供暖方式（头寒足热）辐射供暖的特点是能提高外墙的内表面温度当人们滞留在温暖的地板上时，脚暖而身体上部又不受冷辐射的作用，故感到十分舒适。同时，避免了对流供暖方式导致室内空气急剧流动，从而减少了尘埃飞扬，以确保展品的卫生。•热感自下而上，符合人体头凉脚暖的生理需要，全身舒适。•无风、无尘、无噪音。•防霉、防蛀、杀菌。•洁净加热，无细菌传播之忧。•环保，无污染2）经济实惠•隐式安装，不占空间，增加使用面积。•高效保温蓄热层，热效率高。达到设定温度后，可维持房间舒适8－10小时,比空调等其他方式节能15－20％（美国能源部数据）。•分室，智能温控，按需取暖，节能省钱。•一次投资，终身享受。•提高房产品质，增加物业价值。3）安全耐用地暖系统的带温工作寿命至少为50年。其实，安装于混凝土层中的载水管路无异于埋藏于墙体中的电线。您记得更换墙体内的管线吗？事实上您几乎意识不到这些电线的存在。因此可以认为：地暖系统基本与建筑物寿命相当。•载水管路寿命50年以上。•载水管独有抗渗氧结构，避免锅炉和阀体氧化,延长使用寿命。第二部分方案系统设计2.1负荷估算：由上表计算可得，采暖面积为136平方米，总热负荷为21.8kW。2.2设备选型楼层壁挂炉制热量KW分集水器路数备注一层3211技术数据、暖气布置设计表项目名称：恒利蘭庭客户：徐女士技术数据楼层及层高房间面积数据修正热负荷W建议地面材料几面外墙（面）外门窗（米）一层主卧室172720强化地板衣帽间152400强化地板过道162560地砖/大理石主卫5800强化地板客房91440强化地板保姆房71120强化地板儿童房193040强化地板公卫5800强化地板餐厅436880地砖/大理石客厅合计13621760第三部分系统投资估算现根据方案设计，...
