北京市某工程广告牌施工方案(含计算书)VIP免费

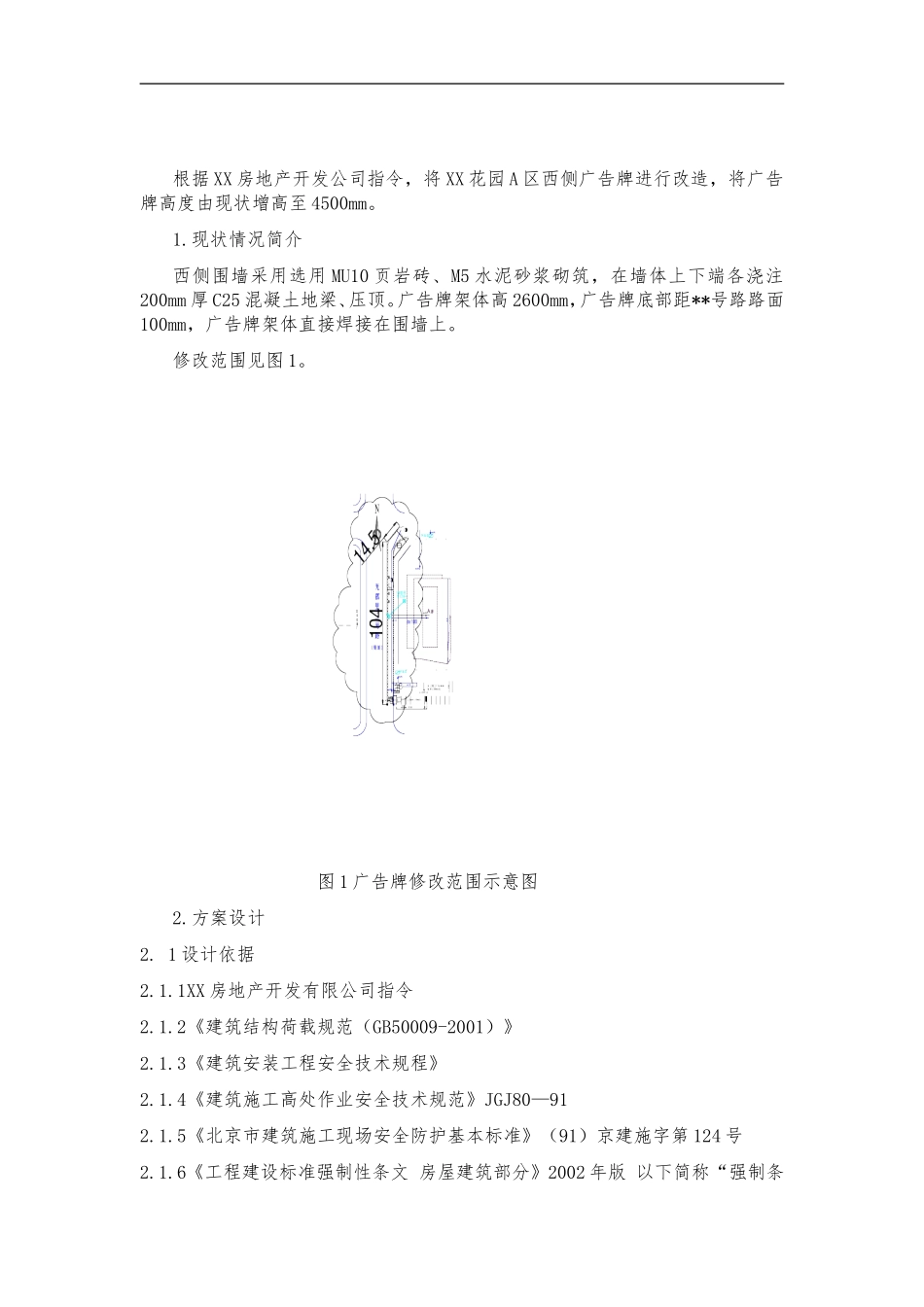

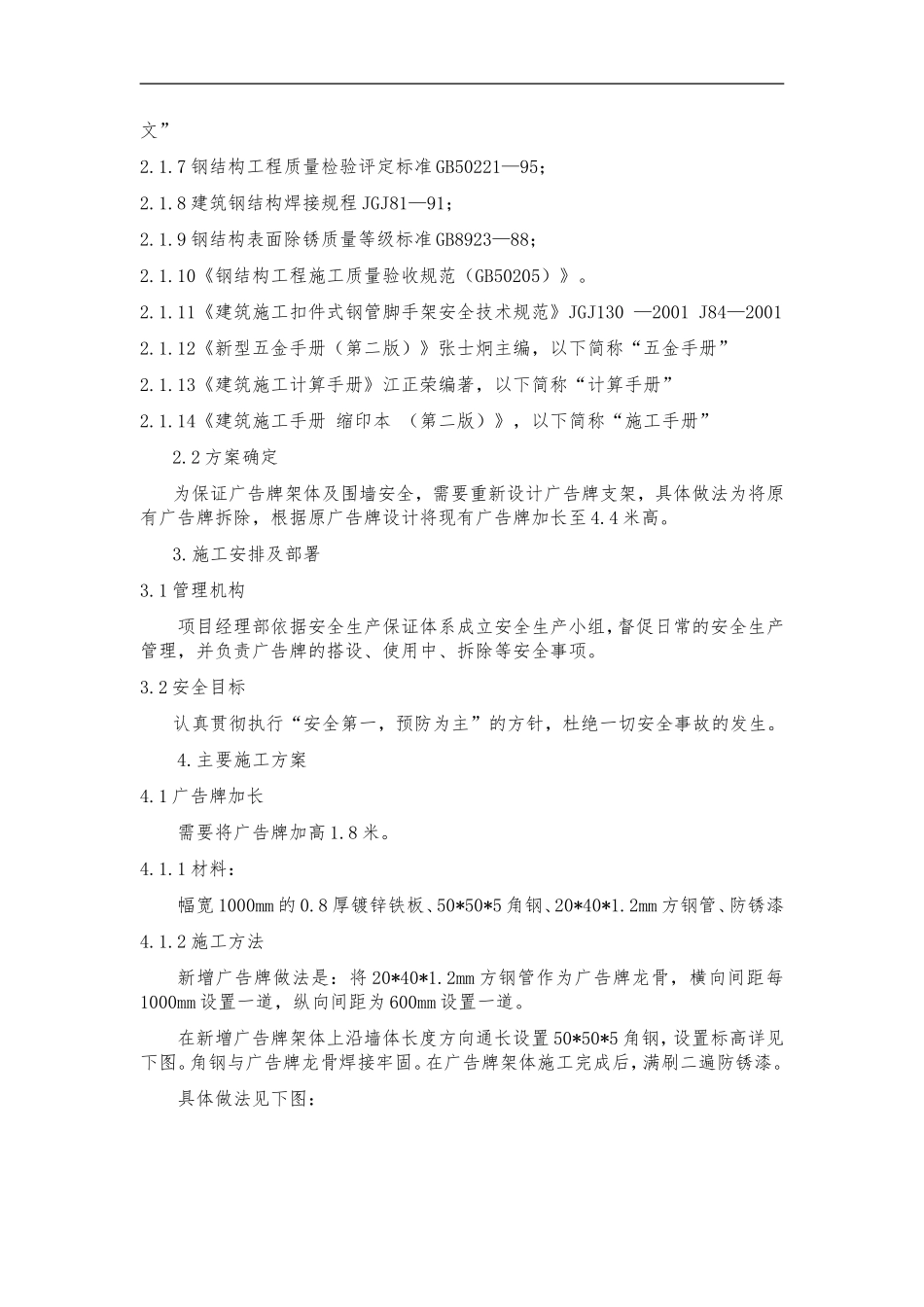

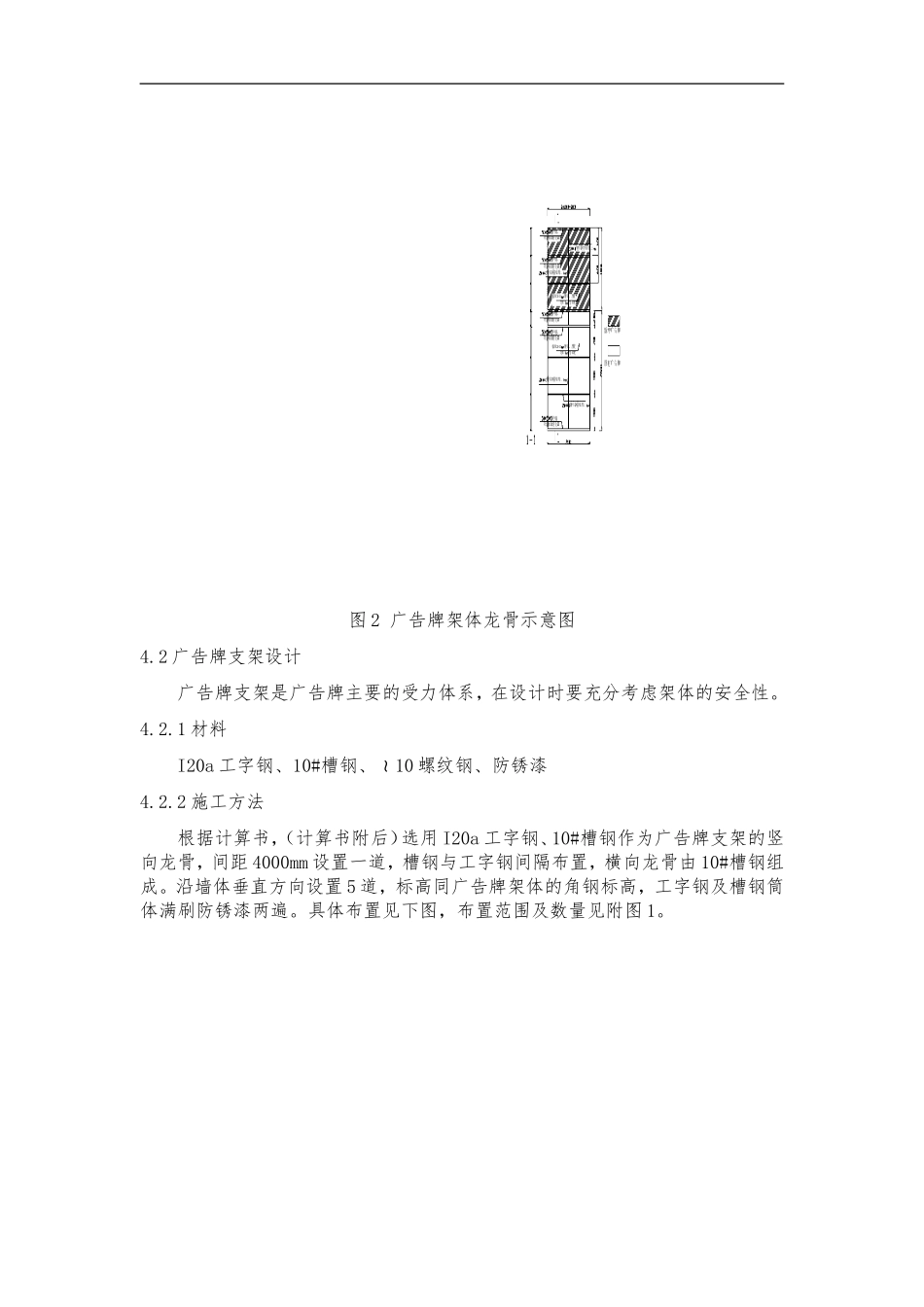

根据XX房地产开发公司指令，将XX花园A区西侧广告牌进行改造，将广告牌高度由现状增高至4500mm。1.现状情况简介西侧围墙采用选用MU10页岩砖、M5水泥砂浆砌筑，在墙体上下端各浇注200mm厚C25混凝土地梁、压顶。广告牌架体高2600mm，广告牌底部距**号路路面100mm，广告牌架体直接焊接在围墙上。修改范围见图1。图1广告牌修改范围示意图2.方案设计2.1设计依据2.1.1XX房地产开发有限公司指令2.1.2《建筑结构荷载规范（GB50009-2001）》2.1.3《建筑安装工程安全技术规程》2.1.4《建筑施工高处作业安全技术规范》JGJ80—912.1.5《北京市建筑施工现场安全防护基本标准》（91）京建施字第124号2.1.6《工程建设标准强制性条文房屋建筑部分》2002年版以下简称“强制条文”2.1.7钢结构工程质量检验评定标准GB50221—95；2.1.8建筑钢结构焊接规程JGJ81—91；2.1.9钢结构表面除锈质量等级标准GB8923—88；2.1.10《钢结构工程施工质量验收规范（GB50205）》。2.1.11《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001J84—20012.1.12《新型五金手册（第二版）》张士炯主编，以下简称“五金手册”2.1.13《建筑施工计算手册》江正荣编著，以下简称“计算手册”2.1.14《建筑施工手册缩印本（第二版）》，以下简称“施工手册”2.2方案确定为保证广告牌架体及围墙安全，需要重新设计广告牌支架，具体做法为将原有广告牌拆除，根据原广告牌设计将现有广告牌加长至4.4米高。3.施工安排及部署3.1管理机构项目经理部依据安全生产保证体系成立安全生产小组，督促日常的安全生产管理，并负责广告牌的搭设、使用中、拆除等安全事项。3.2安全目标认真贯彻执行“安全第一，预防为主”的方针，杜绝一切安全事故的发生。4.主要施工方案4.1广告牌加长需要将广告牌加高1.8米。4.1.1材料：幅宽1000mm的0.8厚镀锌铁板、50*50*5角钢、20*40*1.2mm方钢管、防锈漆4.1.2施工方法新增广告牌做法是：将20*40*1.2mm方钢管作为广告牌龙骨，横向间距每1000mm设置一道，纵向间距为600mm设置一道。在新增广告牌架体上沿墙体长度方向通长设置50*50*5角钢，设置标高详见下图。角钢与广告牌龙骨焊接牢固。在广告牌架体施工完成后，满刷二遍防锈漆。具体做法见下图：图2广告牌架体龙骨示意图4.2广告牌支架设计广告牌支架是广告牌主要的受力体系，在设计时要充分考虑架体的安全性。4.2.1材料I20a工字钢、10#槽钢、10螺纹钢、防锈漆4.2.2施工方法根据计算书，（计算书附后）选用I20a工字钢、10#槽钢作为广告牌支架的竖向龙骨，间距4000mm设置一道，槽钢与工字钢间隔布置，横向龙骨由10#槽钢组成。沿墙体垂直方向设置5道，标高同广告牌架体的角钢标高，工字钢及槽钢筒体满刷防锈漆两遍。具体布置见下图，布置范围及数量见附图1。图3广告牌支架竖向龙骨布置图4.2.3广告牌支架地脚处理为保证广告牌支架的稳定及安全，在广告牌支架竖向龙骨下端焊接锚固钢筋（在工字钢和槽钢下端）锚固钢筋为10螺纹钢，沿墙长方向钢筋伸出长度为200mm，沿墙宽方向钢筋伸出长度为100mm。具体见下图：图4广告牌竖向龙骨锚固钢筋示意图4.3广告牌支架基础4.3.1材料C25混凝土、10螺纹钢4.3.2广告牌地梁4500mm高广告牌属于超高，为保证广告牌的稳定性，在广告牌架体的下端浇筑C30混凝土通长地梁，地梁规格为500×500×墙长，在浇筑混凝土地梁之前，将原有路面清扫干净，并洒水湿润。4.3.3地梁构造要求（1）原有围墙下部有500mm(宽)×200（高）×墙长的C25混凝土地梁，将广告牌拆除之后，将原有混凝土地梁侧面与上面凿毛，并洒水湿润。具体做法为：图5广告牌与广告牌支架连接图（2）在原有混凝土地梁侧面植入单排10螺纹钢，10螺纹钢伸出原有混凝土地梁面350mm，植入深度为150mm，为单排间距300mm。（3）在新浇筑混凝土地梁内配置通长410抗裂螺纹钢筋，箍筋为Φ6@300。（4）在新浇筑的混凝土地梁外侧埋入预埋件，预埋件间距为2000mm，预埋件中心标高为路面上返100mm。预埋件规格为100×100×10mm，背面焊接410锚爪，锚爪长度为200mm。4.4安装及拆除安装及拆除广告牌时需搭设临时的脚手架，必要时塔吊配合。5.广告牌制作、安装5.1焊接流程检查预埋件...
