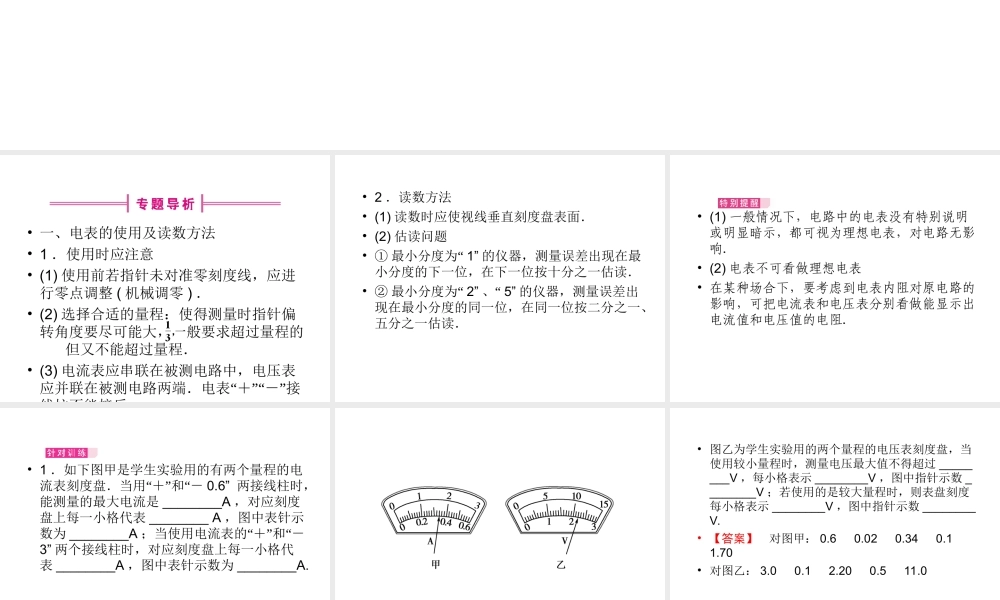

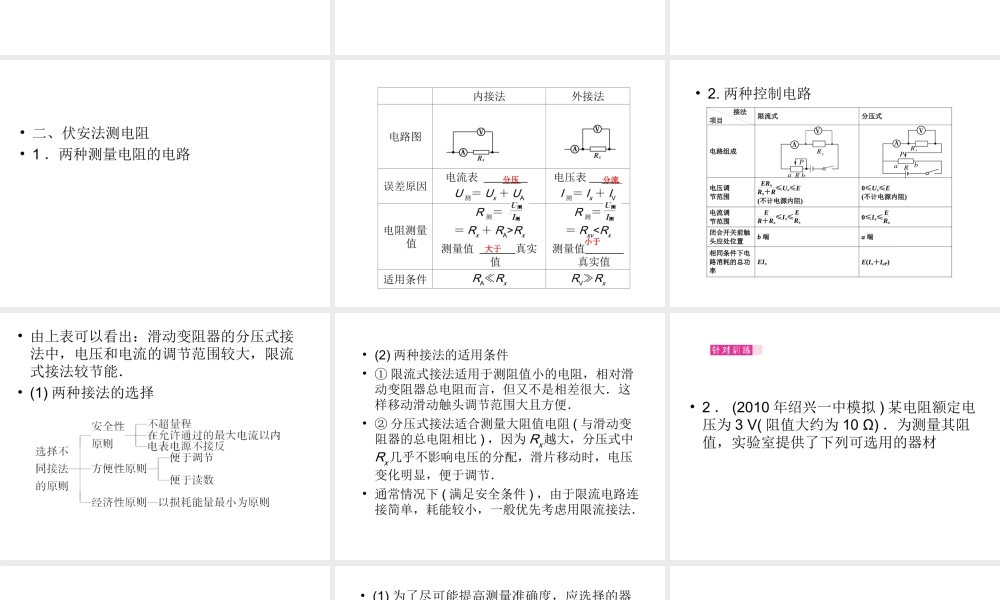

第三课时 专题：电阻的测量• 一、电表的使用及读数方法• 1 ．使用时应注意• (1) 使用前若指针未对准零刻度线，应进行零点调整 ( 机械调零 ) ．• (2) 选择合适的量程：使得测量时指针偏 转角度要尽可能大，一般要求超过量程的 但又不能超过量程．• (3) 电流表应串联在被测电路中，电压表“”“”应并联在被测电路两端．电表 ＋－ 接线柱不能接反．• 2 ．读数方法• (1) 读数时应使视线垂直刻度盘表面．• (2) 估读问题• ①“最小分度为 1” 的仪器，测量误差出现在最小分度的下一位，在下一位按十分之一估读．• ②“最小分度为 2”“、 5” 的仪器，测量误差出现在最小分度的同一位，在同一位按二分之一、五分之一估读．• (1) 一般情况下，电路中的电表没有特别说明或明显暗示，都可视为理想电表，对电路无影响．• (2) 电表不可看做理想电表• 在某种场合下，要考虑到电表内阻对原电路的影响，可把电流表和电压表分别看做能显示出电流值和电压值的电阻．• 1 ．如下图甲是学生实验用的有两个量程的电“”“流表刻度盘．当用 ＋ 和 － 0.6” 两接线柱时，能测量的最大电流是 ________A ，对应刻度盘上每一小格代表 ________ A ，图中表针示数为 ________A“”“；当使用电流表的 ＋ 和 －3” 两个接线柱时，对应刻度盘上每一小格代表 ________A ，图中表针示数为 ________A.• 图乙为学生实验用的两个量程的电压表刻度盘，当使用较小量程时，测量电压最大值不得超过 ________V ，每小格表示 ________V ，图中指针示数 ________V ；若使用的是较大量程时，则表盘刻度每小格表示 ________V ，图中指针示数 ________V.• 【答案】 对图甲： 0.6 0.02 0.34 0.1 1.70• 对图乙： 3.0 0.1 2.20 0.5 11.0• 二、伏安法测电阻• 1 ．两种测量电阻的电路内接法外接法电路图误差原因 电流表 U 测＝ Ux ＋ UA 电压表 I 测＝ Ix ＋ IV电阻测量值R 测＝＝ Rx ＋ RA>Rx 测量值 真实值R 测＝＝ Rxv
