零序保护原理课件VIP免费

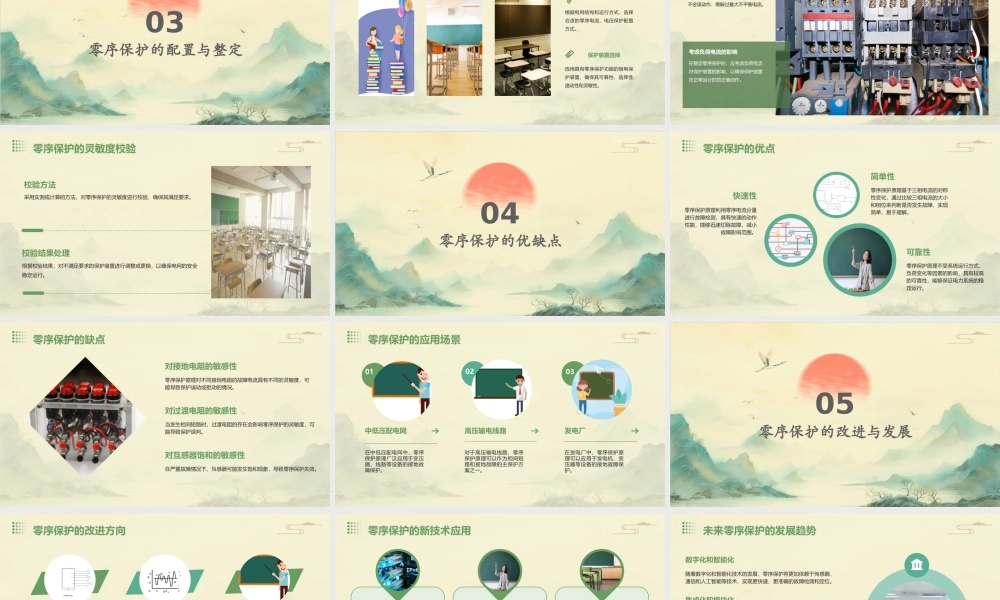

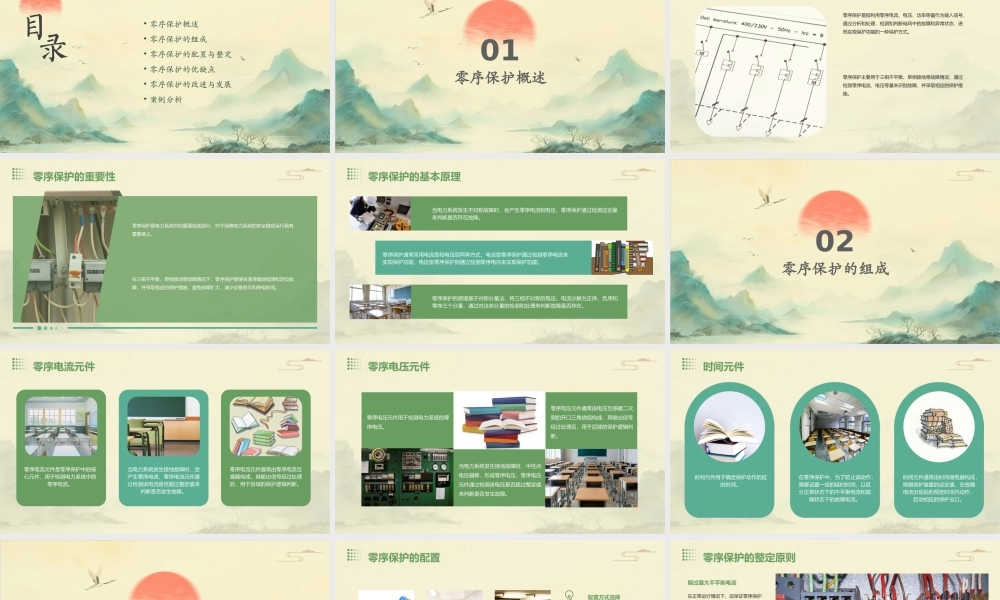

零序保护原理课件• 零序保护概述• 零序保护的组成• 零序保护的配置与整定• 零序保护的优缺点• 零序保护的改进与发展• 案例分析零序保护概述01零序保护是指利用零序电流、电压、功率等量作为输入信号，通过分析和处理，检测和判断电网中的故障和异常状态，进而实现保护功能的一种保护方式。零序保护主要用于三相不平衡、单相接地等故障情况，通过检测零序电流、电压等量来识别故障，并采取相应的保护措施。零序保护的定义零序保护是电力系统中的重要组成部分，对于保障电力系统的安全稳定运行具有重要意义。在三相不平衡、单相接地等故障情况下，零序保护能够快速准确地检测和定位故障，并采取相应的保护措施，避免故障扩大，减少设备损坏和停电时间。零序保护的重要性当电力系统发生不对称故障时，会产生零序电流和电压，零序保护通过检测这些量来判断是否存在故障。零序保护通常采用电流型和电压型两种方式，电流型零序保护通过检测零序电流来实现保护功能，电压型零序保护则通过检测零序电压来实现保护功能。零序保护的原理基于对称分量法，将三相不对称的电压、电流分解为正序、负序和零序三个分量，通过对这些分量的检测和处理来判断故障是否存在。零序保护的基本原理零序保护的组成02当电力系统发生接地故障时，会产生零序电流，零序电流元件通过检测该电流是否超过整定值来判断是否发生故障。零序电流元件通常由零序电流互感器构成，其输出信号经过处理后，用于后续的保护逻辑判断。零序电流元件是零序保护中的核心元件，用于检测电力系统中的零序电流。零序电流元件 零序电压元件零序电压元件用于检测电力系统的零序电压。当电力系统发生接地故障时，中性点电压偏移，形成零序电压，零序电压元件通过检测该电压是否超过整定值来判断是否发生故障。零序电压元件通常由电压互感器二次侧的开口三角绕组构成，其输出信号经过处理后，用于后续的保护逻辑判断。时间元件用于确定保护动作的延时时间。在零序保护中，为了防止误动作，需要设置一定的延时时间，以区分正常状态下的不平衡电流和故障状态下的故障电流。时间元件通常由时间继电器构成，根据保护装置的设定值，在故障电流出现后的预定时间内动作，启动相应的保护出口。时间元件零序保护的配置与整定03根据电网结构和运行方式，选择合适的零序电流、电压保护配置方式。配置方式选择选用具有零序保护功能的继电保护装置，确保其可靠性、选择性、速动性和灵敏性。保护装置选择...
