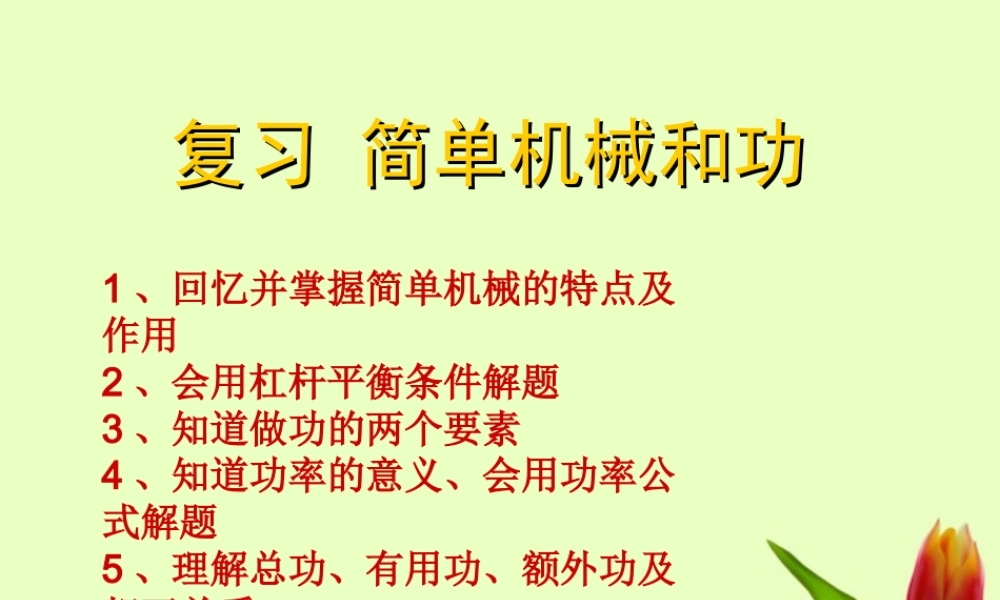

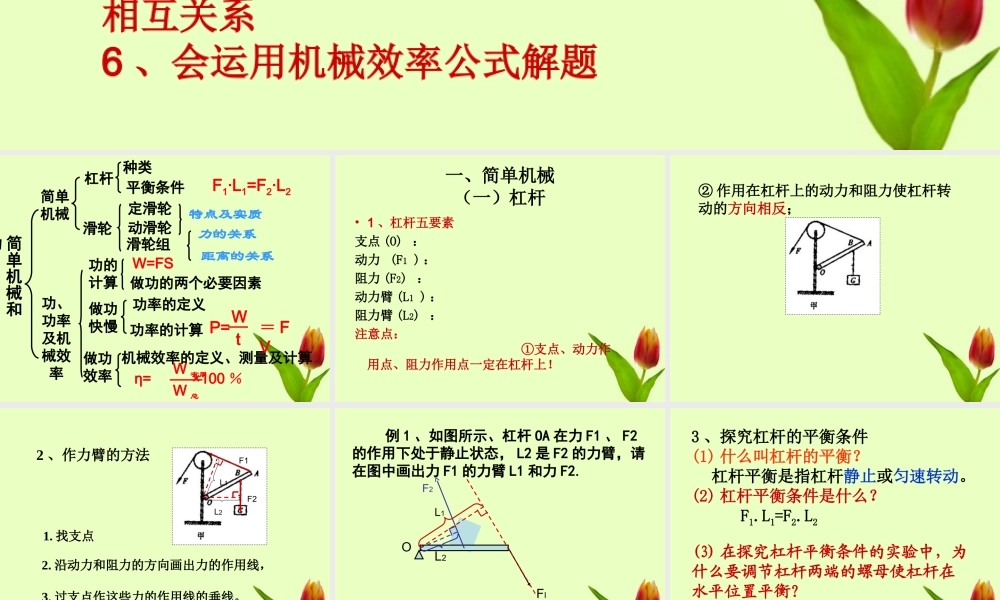

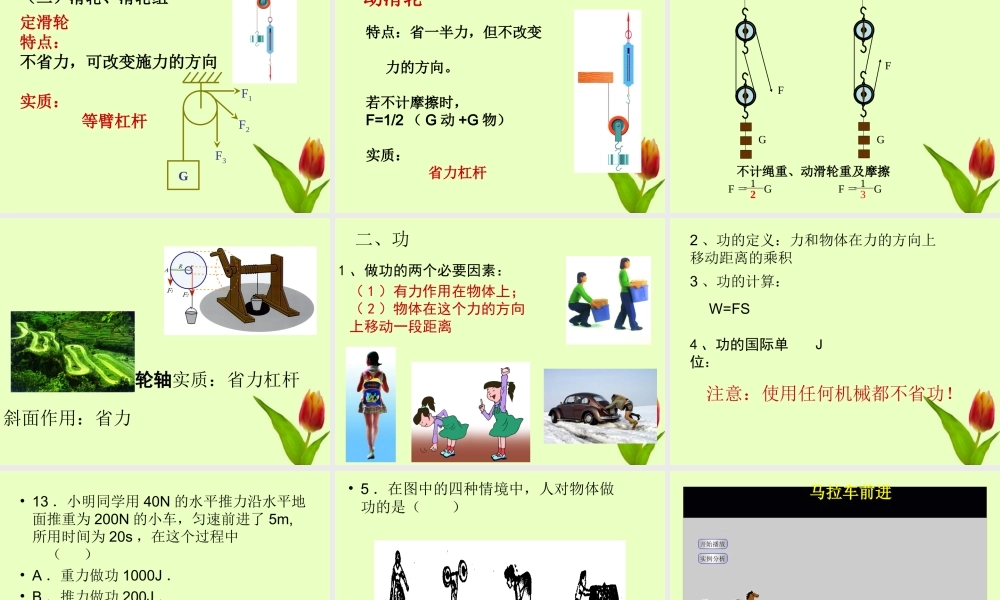

复习 简单机械和功复习 简单机械和功1 、回忆并掌握简单机械的特点及作用2 、会用杠杆平衡条件解题3 、知道做功的两个要素4 、知道功率的意义、会用功率公式解题5 、理解总功、有用功、额外功及相互关系6 、会运用机械效率公式解题简单机械简单机械和功杠杆 种类平衡条件F1·L1=F2·L2滑轮定滑轮动滑轮特点及实质滑轮组力的关系功、功率及机械效率做功的两个必要因素功的计算W=FS做功快慢功率的定义功率的计算 P=Wt做功效率机械效率的定义、测量及计算η= ×100 ％W 有用W 总＝ FV距离的关系一、简单机械（一）杠杆• 1 、杠杆五要素支点 (O) ：动力 (F1 ) ：阻力 (F2) ：动力臂 (L1 ) ：阻力臂 (L2) ：注意点： ①支点、动力作用点、阻力作用点一定在杠杆上！② 作用在杠杆上的动力和阻力使杠杆转动的方向相反；2 、作力臂的方法1. 找支点2. 沿动力和阻力的方向画出力的作用线，3. 过支点作这些力的作用线的垂线。所得垂线段就是力臂（用大括号标出）。F1F2L2L1例 1 、如图所示、杠杆 OA 在力 F1 、 F2的作用下处于静止状态， L2 是 F2 的力臂，请在图中画出力 F1 的力臂 L1 和力 F2.FIL2OL1F2注意： F1,F2 使杠杆转动方向相反3 、探究杠杆的平衡条件(1) 什么叫杠杆的平衡？ 杠杆平衡是指杠杆静止或匀速转动。(2) 杠杆平衡条件是什么？ F1.L1=F2.L2(3) 在探究杠杆平衡条件的实验中，为什么要调节杠杆两端的螺母使杠杆在水平位置平衡？使杠杆的重力不影响杠杆的平衡； 便于测量力臂。· 如上图所示杠杆，当它静止时，它是否处与平衡状态？• 在“研究杠杆平衡条件”的实验中1 、实验前，发现杠杆处于如图所示位置，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向 ________________ 移动（选填“右”或“左”）。2 、在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆平衡，如图，则：·L1L2 在两边钩码下同时 加挂一个同样的钩码，杠杆 ____ （填“能或不能”）平衡？ _____ 边下降 ? (3) 费力杠杆(1) 省力杠杆 (2) 等臂杠杆4 、杠杆分类 :动力臂 > 阻力臂 , （省力、费距离）动力臂 = 阻力臂 ,动力臂 < 阻力臂 , （费力、省距离）例 1 、如图所示的工具中，使用时属于费力杠杆的是 ( )例 3 、如图所示杠杆，在 A 端施一个始终与杠杆垂直的力 F ，当杠杆由如图实线位置匀速转动到虚线位置时， F 大小的变化情况是（...
