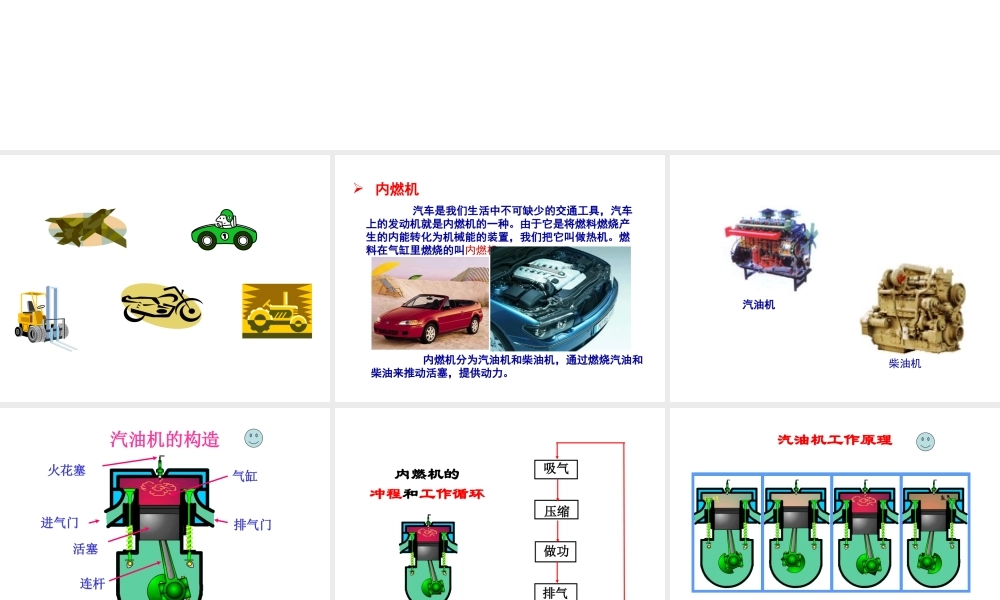

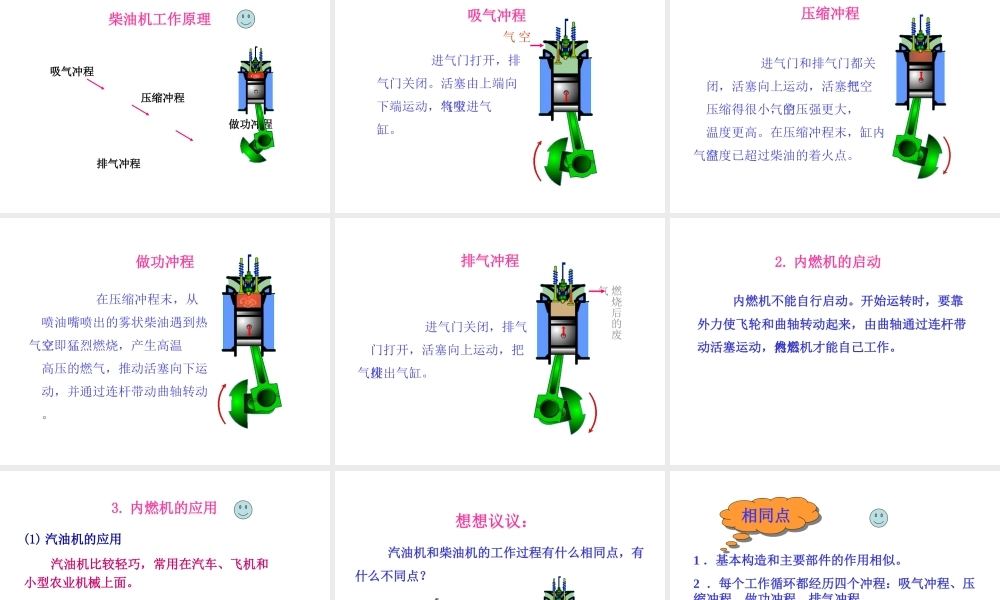

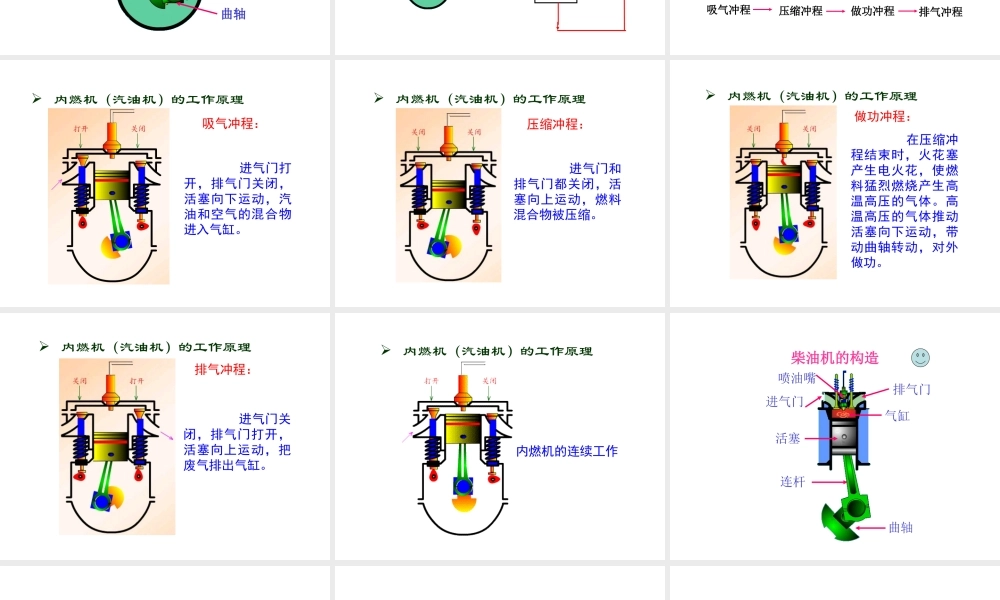

第三节 内燃机第十二章 内能与热机  内燃机 汽车是我们生活中不可缺少的交通工具，汽车上的发动机就是内燃机的一种。由于它是将燃料燃烧产生的内能转化为机械能的装置，我们把它叫做热机。燃料在气缸里燃烧的叫内燃机。 内燃机分为汽油机和柴油机，通过燃烧汽油和柴油来推动活塞，提供动力。 汽油机柴油机 汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴 吸气压缩做功排气内燃机的冲程和工作循环 汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程  内燃机（汽油机）的工作原理吸气冲程： 进气门打开，排气门关闭，活塞向下运动，汽油和空气的混合物进入气缸。  内燃机（汽油机）的工作原理压缩冲程： 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩。  内燃机（汽油机）的工作原理做功冲程： 在压缩冲程结束时，火花塞产生电火花，使燃料猛烈燃烧产生高温高压的气体。高温高压的气体推动活塞向下运动，带动曲轴转动，对外做功。  内燃机（汽油机）的工作原理排气冲程： 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。  内燃机（汽油机）的工作原理内燃机的连续工作 柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴 柴油机工作原理吸气冲程 压缩冲程 做功冲程 排气冲程 吸气冲程空气 进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。 压缩冲程 进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。 做功冲程 在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。 排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。 2. 内燃机的启动 内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，然后内燃机才能自己工作。 3. 内燃机的应用 汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。(1) 汽油机的应用(2) 柴油机的应用 柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。 想想议议： 汽油机和柴油机的工作过程有什么相同点，有什么不同点？ 1 ．基本构造和主要部件的作用相似。2 ．每个工作循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。3 ．四个冲程中，只有做功...
