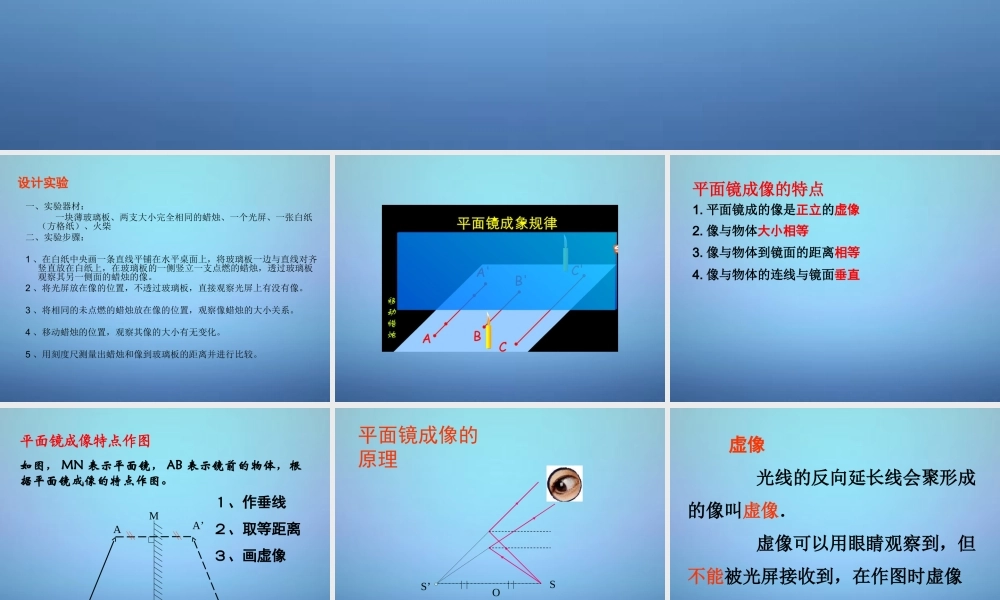

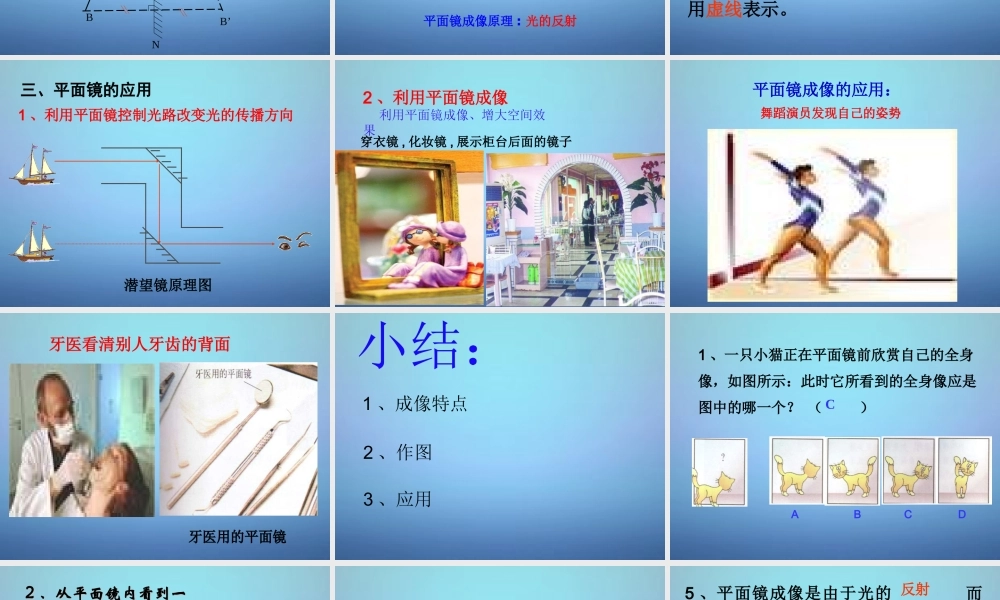

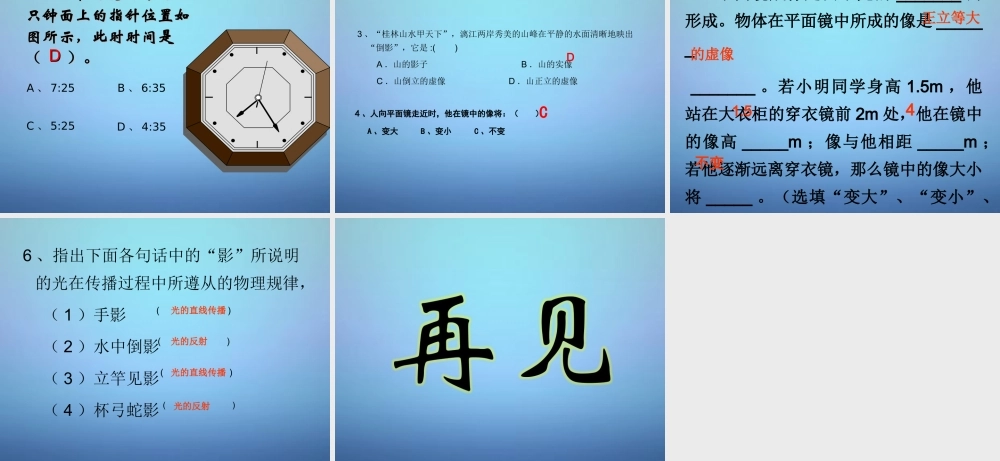

4.3 平面镜成像4.3 平面镜成像设计实验一、实验器材: 一块薄玻璃板、两支大小完全相同的蜡烛、一个光屏、一张白纸(方格纸)、火柴二、实验步骤:1 、在白纸中央画一条直线平铺在水平桌面上,将玻璃板一边与直线对齐竖直放在白纸上,在玻璃板的一侧竖立一支点燃的蜡烛,透过玻璃板观察其另一侧面的蜡烛的像。2 、将光屏放在像的位置,不透过玻璃板,直接观察光屏上有没有像。3 、将相同的未点燃的蜡烛放在像的位置,观察像蜡烛的大小关系。4 、移动蜡烛的位置,观察其像的大小有无变化。5 、用刻度尺测量出蜡烛和像到玻璃板的距离并进行比较。平面镜成像的特点3. 像与物体到镜面的距离相等2. 像与物体大小相等4. 像与物体的连线与镜面垂直1. 平面镜成的像是正立的虚像平面镜成像特点作图如图, MN 表示平面镜, AB 表示镜前的物体,根据平面镜成像的特点作图。MNABA’B’1、作垂线2、取等距离3、画虚像平面镜成像的原理SS’O平面镜成像原理 : 光的反射 虚像 光线的反向延长线会聚形成的像叫虚像. 虚像可以用眼睛观察到,但不能被光屏接收到,在作图时虚像用虚线表示。三、平面镜的应用潜望镜原理图 1 、利用平面镜控制光路改变光的传播方向2 、利用平面镜成像 利用平面镜成像、增大空间效果穿衣镜 , 化妆镜 , 展示柜台后面的镜子平面镜成像的应用:舞蹈演员发现自己的姿势牙医用的平面镜牙医用的平面镜牙医看清别人牙齿的背面小结:1 、成像特点2 、作图3 、应用A B C D C1 、一只小猫正在平面镜前欣赏自己的全身像,如图所示:此时它所看到的全身像应是图中的哪一个? ( )22 、从平面镜内看到一、从平面镜内看到一只钟面上的指针位置如只钟面上的指针位置如图所示,此时时间是图所示,此时时间是( )( )。。A 、 7:25B 、 6:35C 、 5:25D 、 4:35DD 3 、“桂林山水甲天下”,漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”,它是 :( ) A .山的影子 B .山的实像 C .山倒立的虚像 D .山正立的虚像D 4 、人向平面镜走近时,他在镜中的像将:( ) A 、变大 B 、变小 C 、不变C 5 、平面镜成像是由于光的 _______ 而形成。物体在平面镜中所成的像是 ______ _______ 。若小明同学身高 1.5m ,他站在大衣柜的穿衣镜前 2m 处,他在镜中的像高 _____m ;像与他相距 _____m ;若他逐渐远离穿衣镜,那么镜中的像大小将 _____ 。(选填“变大”...
