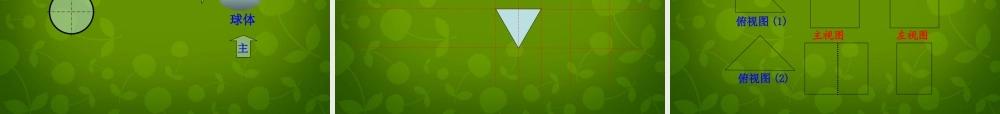

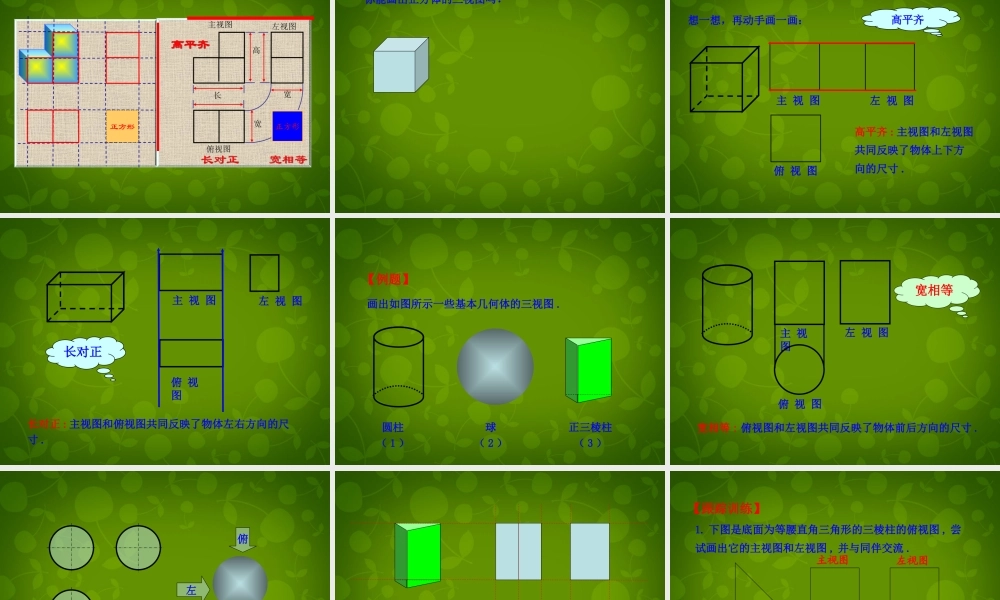

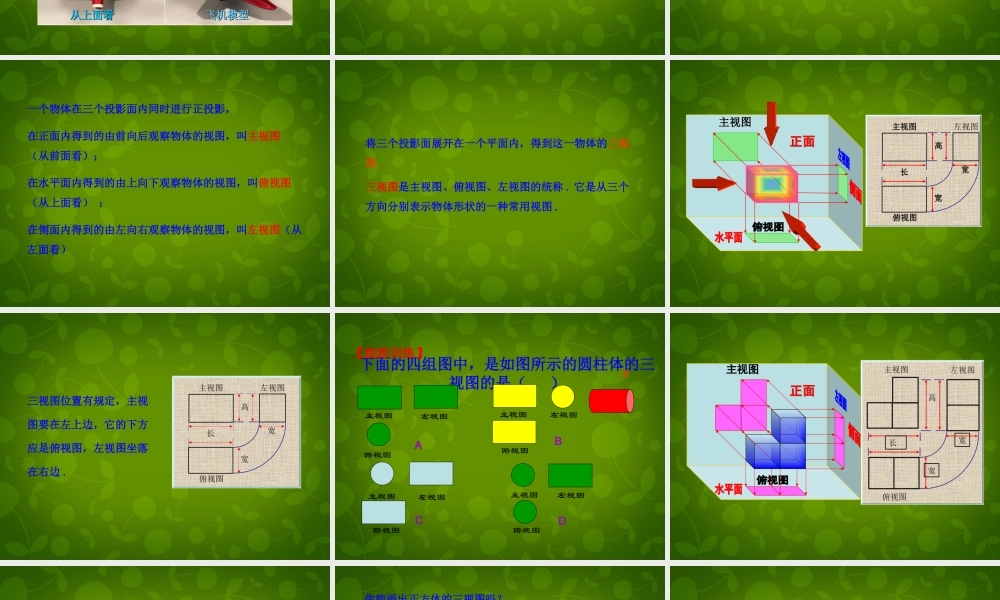

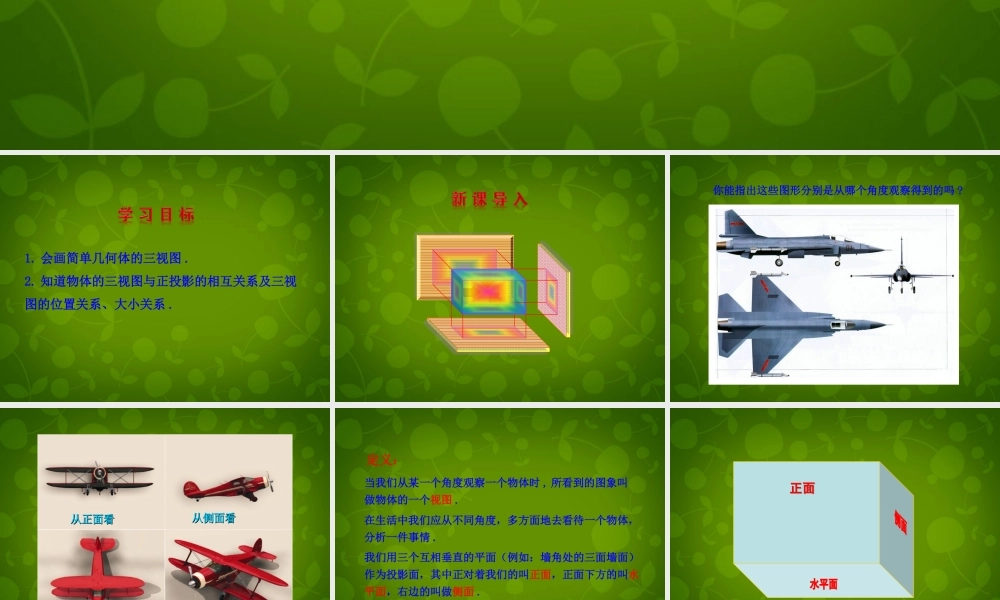

29.2 三视图第 1 课时1. 会画简单几何体的三视图 .2. 知道物体的三视图与正投影的相互关系及三视图的位置关系、大小关系 .你能指出这些图形分别是从哪个角度观察得到的吗 ?从正面看从正面看从侧面看从侧面看从上面看从上面看飞机模型飞机模型当我们从某一个角度观察一个物体时 , 所看到的图象叫做物体的一个视图 .在生活中我们应从不同角度，多方面地去看待一个物体，分析一件事情 .我们用三个互相垂直的平面（例如：墙角处的三面墙面）作为投影面，其中正对着我们的叫正面，正面下方的叫水平面，右边的叫做侧面 .定义：正面正面在正面内得到的由前向后观察物体的视图，叫主视图（从前面看）；一个物体在三个投影面内同时进行正投影，在侧面内得到的由左向右观察物体的视图，叫左视图（从左面看）在水平面内得到的由上向下观察物体的视图，叫俯视图（从上面看） ；三视图是主视图、俯视图、左视图的统称 . 它是从三个方向分别表示物体形状的一种常用视图 .将三个投影面展开在一个平面内，得到这一物体的三视图 .主视图主视图主视图俯视图左视图正面正面高长宽宽主视图俯视图左视图高长宽宽三视图位置有规定，主视图要在左上边，它的下方应是俯视图，左视图坐落在右边 .下面的四组图中，是如图所示的圆柱体的三视图的是（ ）主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图DB【跟踪训练】主视图主视图左视图正面正面高长宽宽俯视图主视图左视图高长宽宽俯视图高平齐高平齐长对正长对正宽相等宽相等正方形正方形你能画出正方体的三视图吗？主 视 图左 视 图俯 视 图想一想，再动手画一画：高平齐高平齐 : 主视图和左视图共同反映了物体上下方向的尺寸 .主 视 图 左 视 图俯 视 图长对正长对正 : 主视图和俯视图共同反映了物体左右方向的尺寸 .画出如图所示一些基本几何体的三视图 .【例题】圆柱（ 1 ）球（ 2 ）正三棱柱（ 3 ）主 视 图左 视 图俯 视 图宽相等宽相等 : 俯视图和左视图共同反映了物体前后方向的尺寸 .球体左俯主俯视图 (1)俯视图 (2)主视图左视图左视图主视图1. 下图是底面为等腰直角三角形的三棱柱的俯视图 , 尝试画出它的主视图和左视图 , 并与同伴交流 .【跟踪训练】2. 下图是底面为等腰梯形的四棱柱的俯视图 , 尝试画出它的主视图和左视图 , 并与同伴交流 .俯视图 (3)俯视图 (4)左视图主视图主视图左视图1.( 曲靖 · ...
