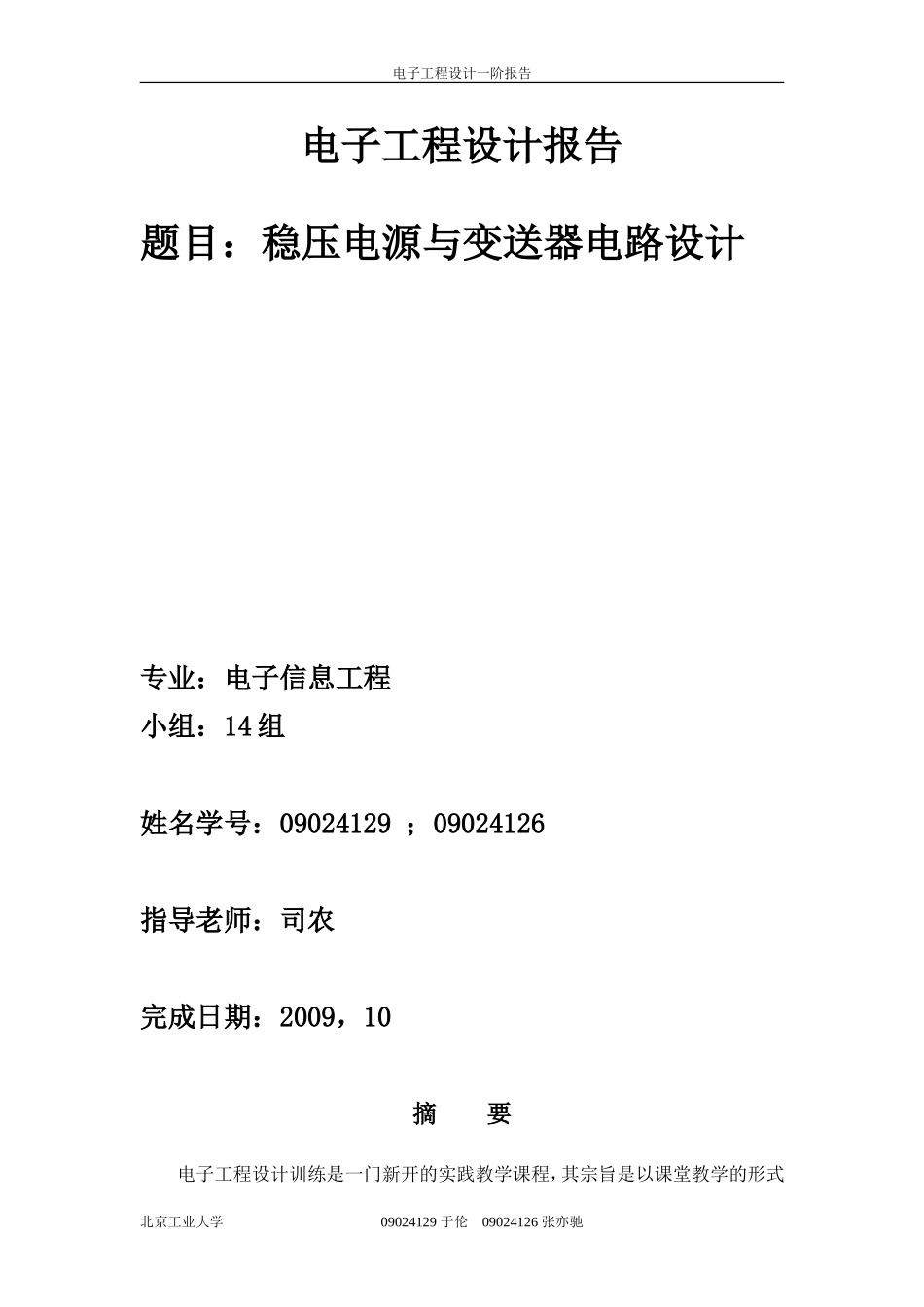

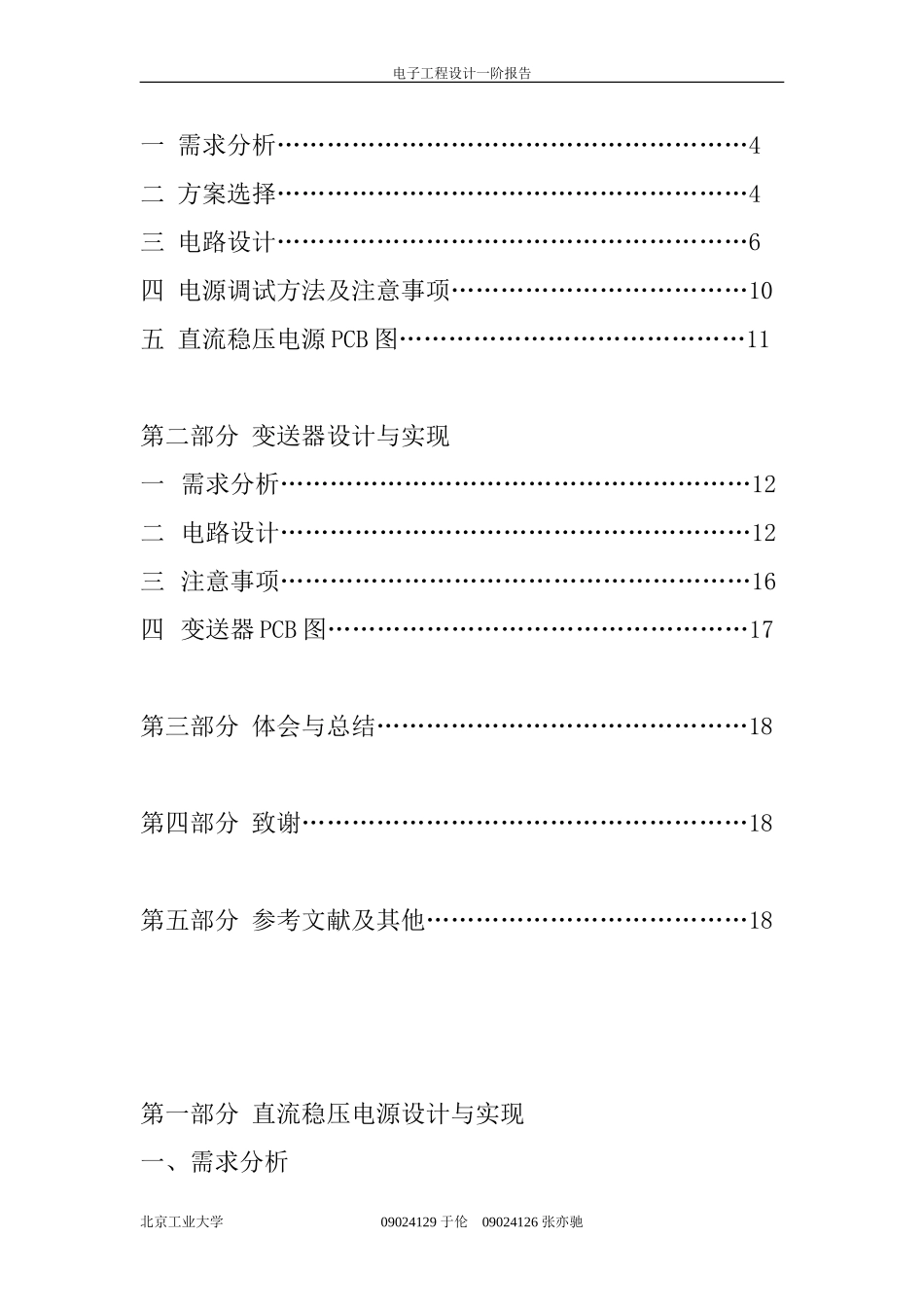

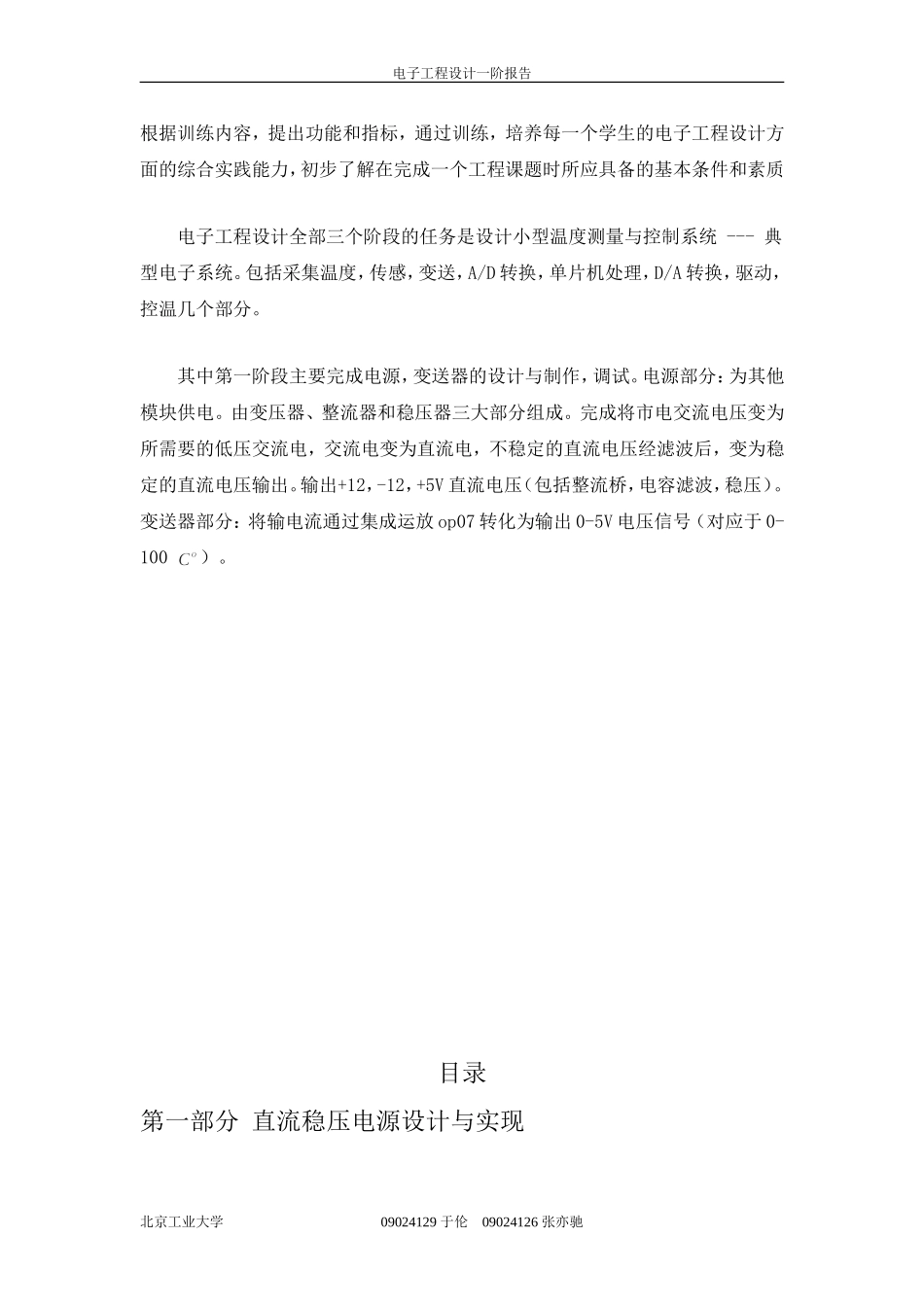

电子工程设计一阶报告电子工程设计报告题目：稳压电源与变送器电路设计专业：电子信息工程小组：14组姓名学号：09024129；09024126指导老师：司农完成日期：2009，10摘要电子工程设计训练是一门新开的实践教学课程，其宗旨是以课堂教学的形式北京工业大学09024129于伦09024126张亦驰电子工程设计一阶报告根据训练内容，提出功能和指标，通过训练，培养每一个学生的电子工程设计方面的综合实践能力，初步了解在完成一个工程课题时所应具备的基本条件和素质电子工程设计全部三个阶段的任务是设计小型温度测量与控制系统---典型电子系统。包括采集温度，传感，变送，A/D转换，单片机处理，D/A转换，驱动，控温几个部分。其中第一阶段主要完成电源，变送器的设计与制作，调试。电源部分：为其他模块供电。由变压器、整流器和稳压器三大部分组成。完成将市电交流电压变为所需要的低压交流电，交流电变为直流电，不稳定的直流电压经滤波后，变为稳定的直流电压输出。输出+12，-12，+5V直流电压（包括整流桥，电容滤波，稳压）。变送器部分：将输电流通过集成运放op07转化为输出0-5V电压信号（对应于0-100）。目录第一部分直流稳压电源设计与实现北京工业大学09024129于伦09024126张亦驰电子工程设计一阶报告一需求分析…………………………………………………4二方案选择…………………………………………………4三电路设计…………………………………………………6四电源调试方法及注意事项………………………………10五直流稳压电源PCB图……………………………………11第二部分变送器设计与实现一需求分析…………………………………………………12二电路设计…………………………………………………12三注意事项…………………………………………………16四变送器PCB图……………………………………………17第三部分体会与总结………………………………………18第四部分致谢………………………………………………18第五部分参考文献及其他…………………………………18第一部分直流稳压电源设计与实现一、需求分析北京工业大学09024129于伦09024126张亦驰电子工程设计一阶报告由于元件所限和电路较为简单，采用统一电路，共三组电源，其中有（+5V，1A）（+12V,1A）（-12V，1A）二、方案选择（1）集成线性稳压电路纹波、噪声小；效率低；实现电路相对简单，成本低（2）集成开关稳压电路效率高；纹波、噪声大；实现电路相对复杂，成本较高交流供电电压低，输出功率较小。从实现电路简单，低成本的角度考虑应选择集成线性稳压电路的实现方案。（一）线性稳压电路特点：利用晶体管进行电压调整电压调整晶体管工作在放大区适用于低压差、小功率的场合集成线性稳压电路（三端稳压器）采用带隙（能隙）基准电压电路——温度稳定性好、噪声小多种保护措施——过流、断路、过热保护无需其他外围元件——使用方便无需调整（二）开关稳压电路特点：调整管工作在开关状态输入和/或输出电流不连续北京工业大学09024129于伦09024126张亦驰电子工程设计一阶报告适用于高压差、大功率的场合采用储能元件维持输出电压稳定电路复杂、外围元件多、对元件要求高开关稳压电路基本类型及其特点串联（Buck）型—VoVi（升压），输出电流不连续电感储能（Buck-Boost）型—输出电压不限并反向，输入输出电流均不连续Cuk型—输出电压同上，输入输出电流均连续其中：各种开关电源电路均从以上4种基本型电路引申而来，开关电源电路复杂，不易实现。三、电路设计原理图：北京工业大学09024129于伦09024126张亦驰电子工程设计一阶报告220V市电经变压器变压后，得到50HZ正弦交流电压。输入到整流桥输入端，正负半周分别导通得到恒为正的直流电压，经电容滤波，减小波动，再经三端稳压器得到所需稳定直流电压。稳压电源一般由变压器、整流器和稳压器三大部分组成。变压器：将市电交流电压变为所需要的低压交流电。整流器：将交流电变为直流电。稳压器：将不稳定的直流电压经滤波后，变为稳定的直流电压输出。（一）变压器将市电交流电压变为所需要的低压交流电。（二）...
