九年级物理(电学实验复习)课件 教科版 课件VIP免费

九年级物理(电学实验复习)课件  教科版 课件九年级物理(电学实验复习)课件  教科版 课件九年级物理(电学实验复习)课件  教科版 课件九年级物理(电学实验复习)课件  教科版 课件九年级物理(电学实验复习)课件  教科版 课件

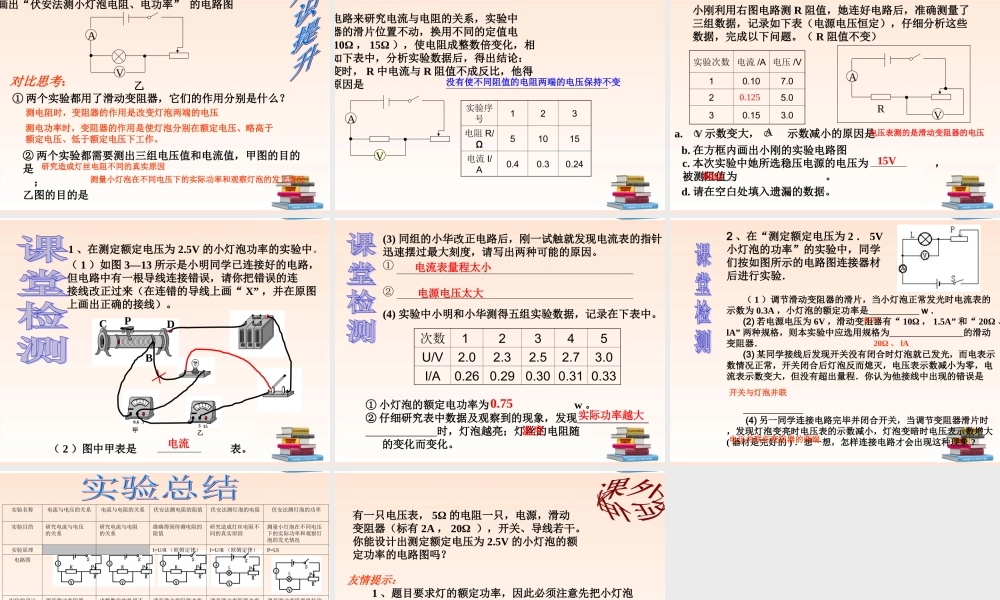

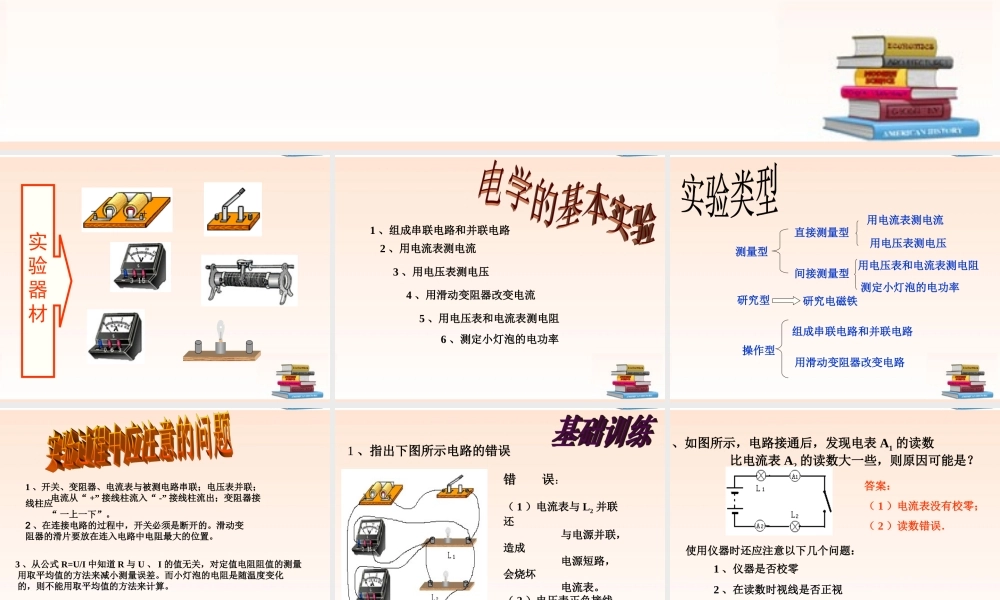

电 学 实 验电 学 实 验实验器材 1 、组成串联电路和并联电路2 、用电流表测电流3 、用电压表测电压 4 、用滑动变阻器改变电流5 、用电压表和电流表测电阻6 、测定小灯泡的电功率测量型 操作型组成串联电路和并联电路 用滑动变阻器改变电路直接测量型间接测量型用电流表测电流用电压表测电压用电压表和电流表测电阻测定小灯泡的电功率研究型研究电磁铁1 、开关、变阻器、电流表与被测电路串联;电压表并联; 电流从“ +” 接线柱流入“ -” 接线柱流出;变阻器接线柱应 “ 一上一下”。 3 、从公式 R=U/I 中知道 R 与 U 、 I 的值无关,对定值电阻阻值的测量 用取平均值的方法来减小测量误差。而小灯泡的电阻是随温度变化 的,则不能用取平均值的方法来计算。 4 、灯的实际功率与两端的实际电压有关,只有在两端电压等于 额定电压时,实际功率才等于额定功率。2 、在连接电路的过程中,开关必须是断开的。滑动变阻器的滑片要放在连入电路中电阻最大的位置。1 、指出下图所示电路的错误错 误: ( 1 )电流表与 L2 并联还 与电源并联,造成 电源短路,会烧坏 电流表。( 2 )电压表正负接线柱 接错( 3 ) 2 节干电池电 3V , 电压表的量程应选 0—3V2 、如图所示,电路接通后,发现电表 A1 的读数 比电流表 A2 的读数大一些,则原因可能是?使用仪器时还应注意以下几个问题:1 、仪器是否校零2 、在读数时视线是否正视3 、记录数据时是否有单位答案:( 1 )电流表没有校零;( 2 )读数错误.3 、实验中学的同学设计了如下图所示的电路,可以把初中电学中三个学生实验通过此电路完成。(灯泡的额定电压为 3.8V ,电源电压为 4.5V ,设灯泡电阻不随温度变化)( 1 )除了可以完成“用滑动变阻器改变小灯泡的亮度”的实验外,还可以完成实验: , 。( 2 )实验开始前,滑动变阻器的滑片应在图中 a 、 b 、 c 三点中的 点位置。AVabcef测小灯泡的额定功率测小灯泡电阻b( 3 )甲、乙两组同学在实验中突然出现灯泡都不亮,此时其电流表、电压表示数分别见表二,请将产生故障的原因填入表二空格中(电流表、电压表、滑动变阻器均正常)表二电流表示数电压表示数 故障原因甲组0.5A0乙组04.5VAVabcef灯泡短路灯泡断路( 4 )为了测定小灯泡的额定功率,小明同学使用的实验器材有:电源、电流表、电压表、最大阻值为 50 Ω 的滑动变阻器、开关及导...
