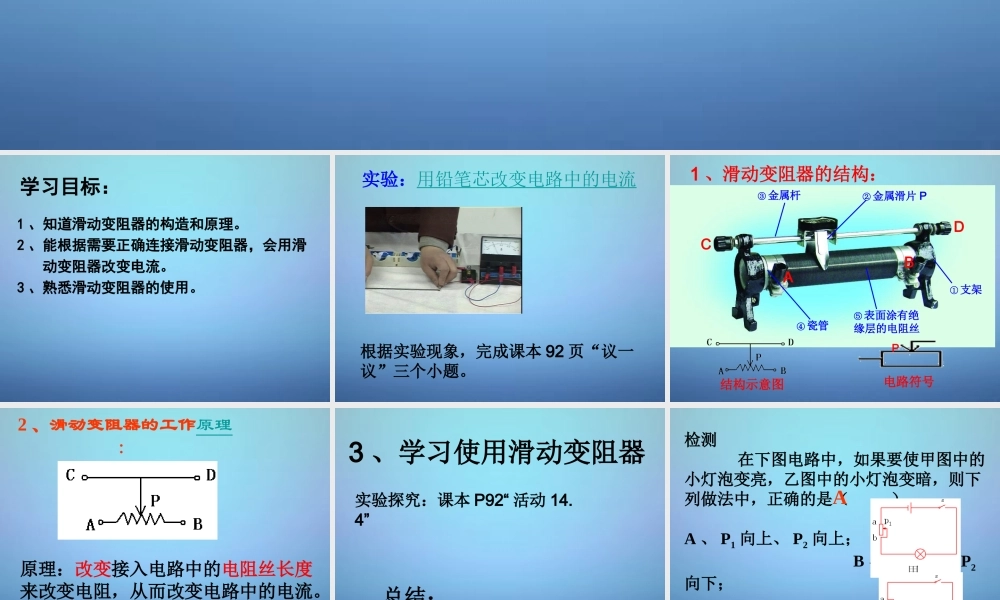

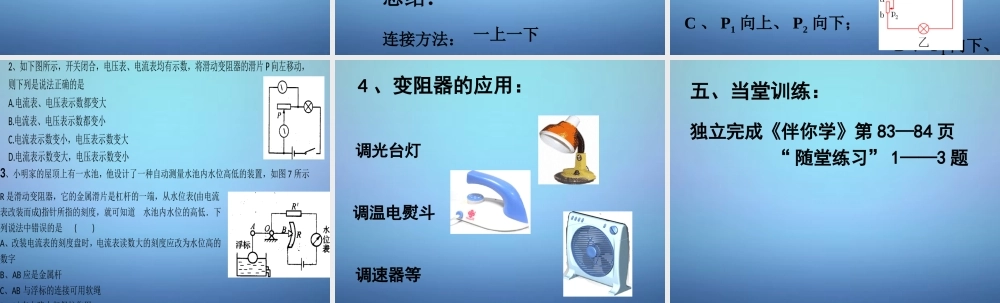

14.2 变阻器学习目标：1 、知道滑动变阻器的构造和原理。2 、能根据需要正确连接滑动变阻器，会用滑 动变阻器改变电流。3 、熟悉滑动变阻器的使用。实验：用铅笔芯改变电路中的电流根据实验现象，完成课本 92 页“议一议”三个小题。1 、滑动变阻器的结构：⑤ 表面涂有绝缘层的电阻丝④ 瓷管② 金属滑片 P③ 金属杆① 支架结构示意图电路符号PADCB2 、滑动变阻器的工作原理：原理：改变接入电路中的电阻丝长度来改变电阻，从而改变电路中的电流。3 、学习使用滑动变阻器总结：连接方法： 一上一下实验探究：课本 P92“ 活动 14.4”检测 在下图电路中，如果要使甲图中的小灯泡变亮，乙图中的小灯泡变暗，则下列做法中，正确的是（ ） A 、 P1 向上、 P2 向上； B 、 P1 向下、 P2向下； C 、 P1 向上、 P2 向下； D 、 P1 向下、P2 向上。A2、如下图所示，开关闭合，电压表、电流表均有示数，将滑动变阻器的滑片 P 向左移动，则下列是说法正确的是A.电流表、电压表示数都变大B.电流表、电压表示数都变小C.电流表示数变小，电压表示数变大D.电流表示数变大，电压表示数变小3、小明家的屋顶上有一水池，他设计了一种自动测量水池内水位高低的装置，如图 7 所示R 是滑动变阻器，它的金属滑片是杠杆的一端，从水位表(由电流表改装而成)指针所指的刻度，就可知道水池内水位的高低．下列说法中错误的是()A、改装电流表的刻度盘时，电流表读数大的刻度应改为水位高的数字B、AB 应是金属杆C、AB 与浮标的连接可用软绳D、R/ 在电路中起保护作用4 、变阻器的应用：调光台灯调温电熨斗调速器等五、当堂训练：独立完成《伴你学》第 83—84 页 “ 随堂练习” 1——3 题
