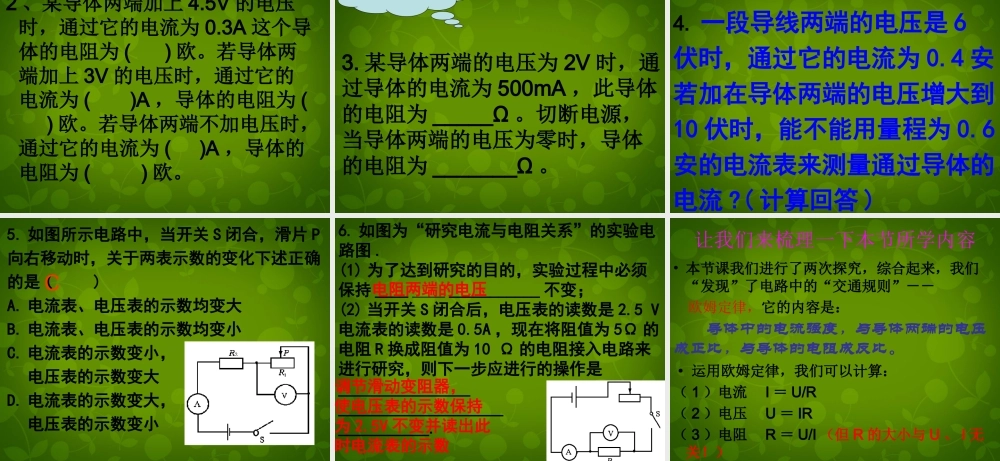

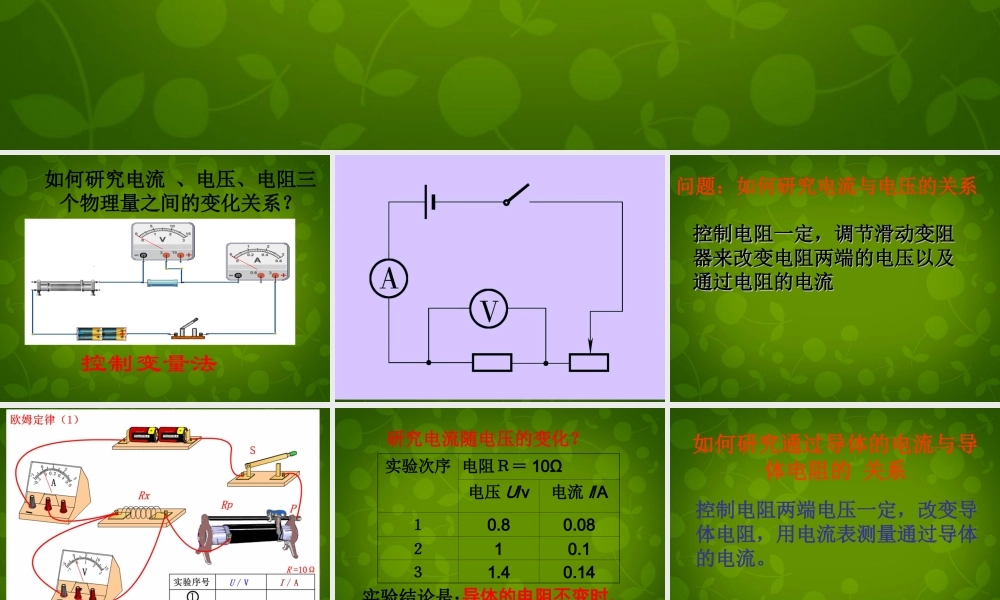

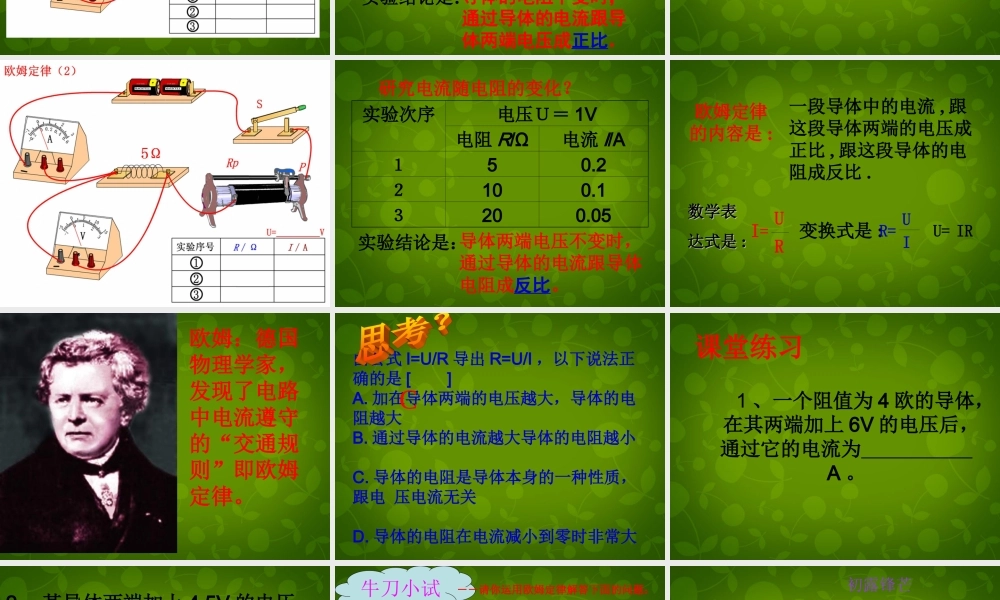

第三节 欧姆定律第三节 欧姆定律如何研究电流 、电压、电阻三个物理量之间的变化关系？控制变量法问题：如何研究电流与电压的关系控制电阻一定，调节滑动变阻控制电阻一定，调节滑动变阻器来改变电阻两端的电压以及器来改变电阻两端的电压以及通过电阻的电流通过电阻的电流实验次序 电阻Ｒ＝ 10Ω电压 U/v电流 I/A１0.80.08２10.1３1.40.14实验结论是：研究电流随电压的变化？导体的电阻不变时，通过导体的电流跟导体两端电压成正比。如何研究通过导体的电流与导体电阻的 关系控制电阻两端电压一定，改变导体电阻，用电流表测量通过导体的电流。实验次序电压Ｕ＝ 1V电阻 R/Ω电流 I/A１50.2２100.1３200.05实验结论是：研究电流随电阻的变化？导体两端电压不变时，通过导体的电流跟导体电阻成反比。一段导体中的电流 , 跟这段导体两端的电压成正比 , 跟这段导体的电阻成反比 .数学表数学表达式是达式是 ::变换式是 :欧姆定律的内容是 :I= URR= UU= IRI欧姆：德国物理学家，发现了电路中电流遵守的“交通规则”即欧姆定律。由公式 I=U/R 导出 R=U/I ，以下说法正确的是 [ ] A. 加在导体两端的电压越大，导体的电阻越大 B. 通过导体的电流越大导体的电阻越小 C. 导体的电阻是导体本身的一种性质，跟电 压电流无关 D. 导体的电阻在电流减小到零时非常大C 1 、一个阻值为 4 欧的导体， 在其两端加上 6V 的电压后， 通过它的电流为 A 。课堂练习2 、某导体两端加上 4.5V 的电压时，通过它的电流为 0.3A 这个导体的电阻为 ( ) 欧。若导体两端加上 3V 的电压时，通过它的电流为 ( )A ，导体的电阻为 ( ) 欧。若导体两端不加电压时，通过它的电流为 ( )A ，导体的电阻为 ( ) 欧。牛刀小试－－请你运用欧姆定律解答下面的问题：3. 某导体两端的电压为 2V 时，通过导体的电流为 500mA ，此导体的电阻为 _____Ω 。切断电源，当导体两端的电压为零时，导体的电阻为 _______Ω 。 4. 一段导线两端的电压是 6伏时，通过它的电流为 0.4 安 .若加在导体两端的电压增大到10 伏时，能不能用量程为 0.6安的电流表来测量通过导体的电流 ?( 计算回答 )初露锋芒5. 如图所示电路中，当开关 S 闭合，滑片 P向右移动时，关于两表示数的变化下述正确的是 ( )A. 电流表、电压表的示数均变大B. 电流表、电压表的示数均变小C. 电流表的示数变小， 电压表的示数变大D. 电...
