九年级物理全册 第十九章 第2节家庭电路电流过大的原因习题课件 (新版)新人教版 课件VIP免费

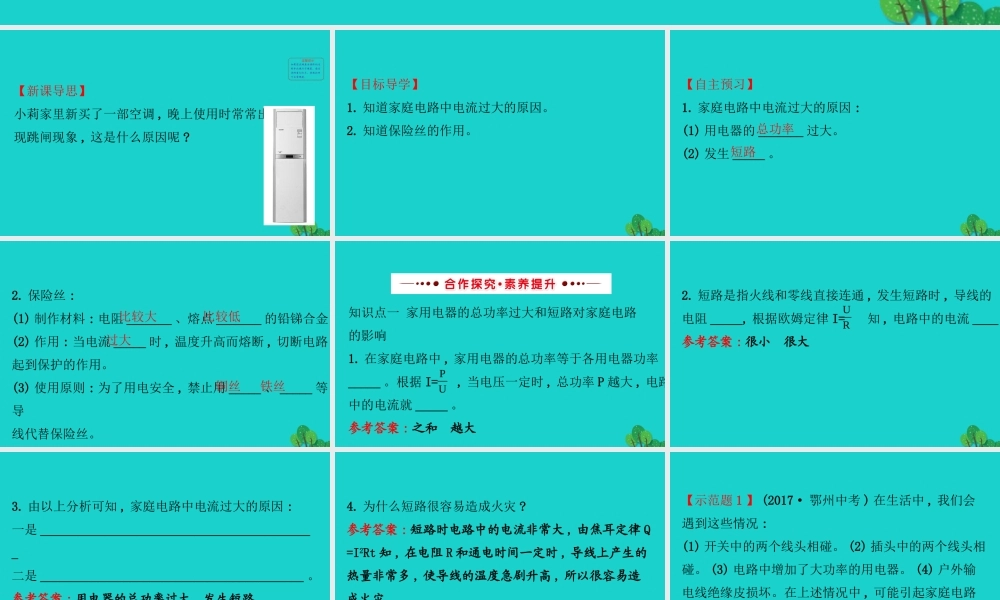

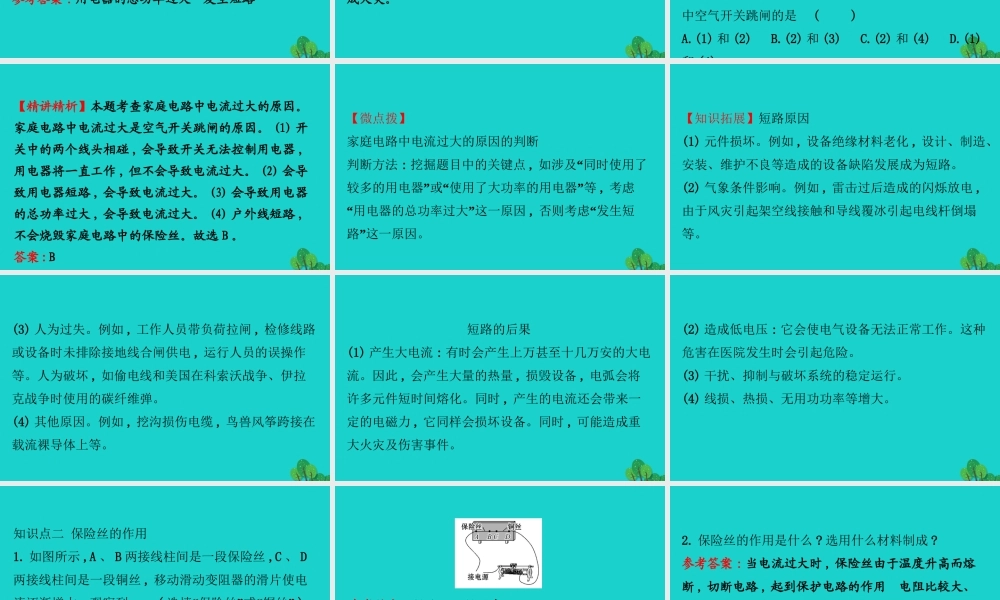

第 2 节 家庭电路中电流过大的原因【新课导思】小莉家里新买了一部空调 , 晚上使用时常常出现跳闸现象 , 这是什么原因呢 ? 【目标导学】1. 知道家庭电路中电流过大的原因。2. 知道保险丝的作用。【自主预习】1. 家庭电路中电流过大的原因 :(1) 用电器的 _______ 过大。(2) 发生 _____ 。总功率短路2. 保险丝 :(1) 制作材料 : 电阻 _______ 、熔点 _______ 的铅锑合金。(2) 作用 : 当电流 _____ 时 , 温度升高而熔断 , 切断电路 ,起到保护的作用。(3) 使用原则 : 为了用电安全 , 禁止用 _____ 、 _____ 等导线代替保险丝。比较大比较低过大铜丝铁丝 知识点一 家用电器的总功率过大和短路对家庭电路的影响1. 在家庭电路中 , 家用电器的总功率等于各用电器功率_____ 。根据 I= , 当电压一定时 , 总功率 P 越大 , 电路中的电流就 _____ 。参考答案 : 之和 越大PU2. 短路是指火线和零线直接连通 , 发生短路时 , 导线的电阻 _____, 根据欧姆定律 I= 知 , 电路中的电流 ____ 。参考答案 : 很小 很大UR3. 由以上分析可知 , 家庭电路中电流过大的原因 :一是 ___________________________________________二是 _________________________________________ 。参考答案 : 用电器的总功率过大 发生短路4. 为什么短路很容易造成火灾 ?参考答案 : 短路时电路中的电流非常大 , 由焦耳定律 Q=I2Rt 知 , 在电阻 R 和通电时间一定时 , 导线上产生的热量非常多 , 使导线的温度急剧升高 , 所以很容易造成火灾。【示范题 1 】 (2017· 鄂州中考 ) 在生活中 , 我们会遇到这些情况 : (1) 开关中的两个线头相碰。 (2) 插头中的两个线头相碰。 (3) 电路中增加了大功率的用电器。 (4) 户外输电线绝缘皮损坏。在上述情况中 , 可能引起家庭电路 中空气开关跳闸的是( )A.(1) 和 (2) B.(2) 和 (3) C.(2) 和 (4) D.(1)和 (4)【精讲精析】本题考查家庭电路中电流过大的原因。家庭电路中电流过大是空气开关跳闸的原因。 (1) 开关中的两个线头相碰 , 会导致开关无法控制用电器 ,用电器将一直工作 , 但不会导致电流过大。 (2) 会导致用电器短路 , 会导致电流过大。 (3) 会导致用电器的总功率过大 , 会导致电流过大。 (4) 户外线短路 ,不会烧毁家庭电路中的保险丝。故选 B 。答案 :B【微点拨】家庭电路中电流过大...
