【精品课件一】152电流和电路VIP免费

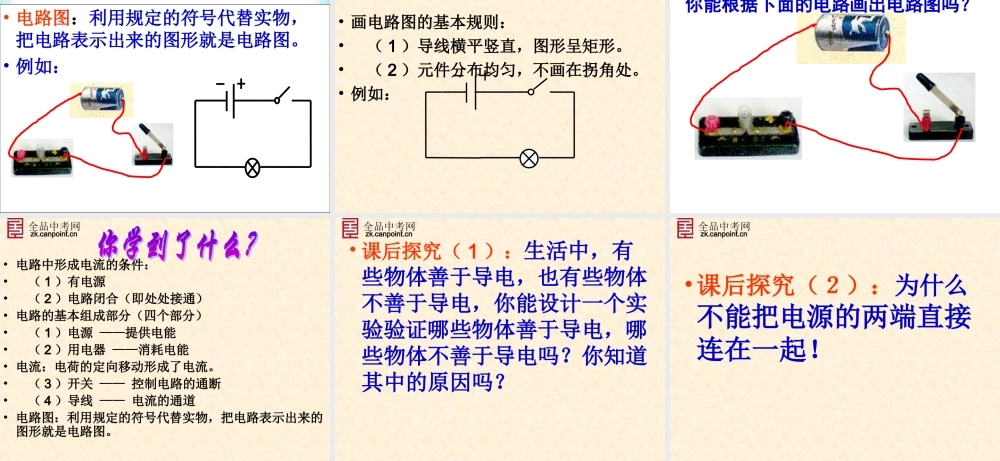

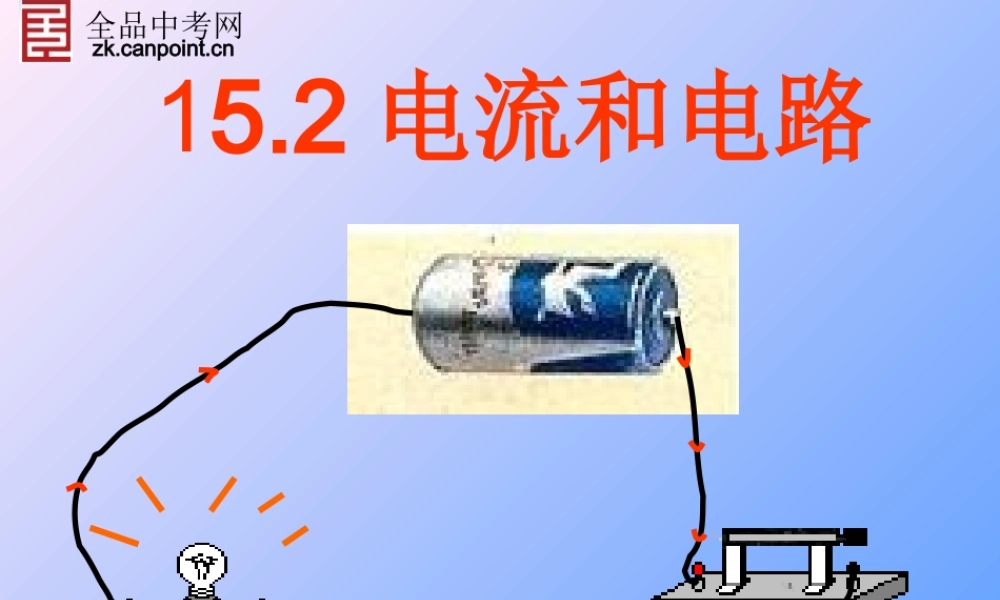

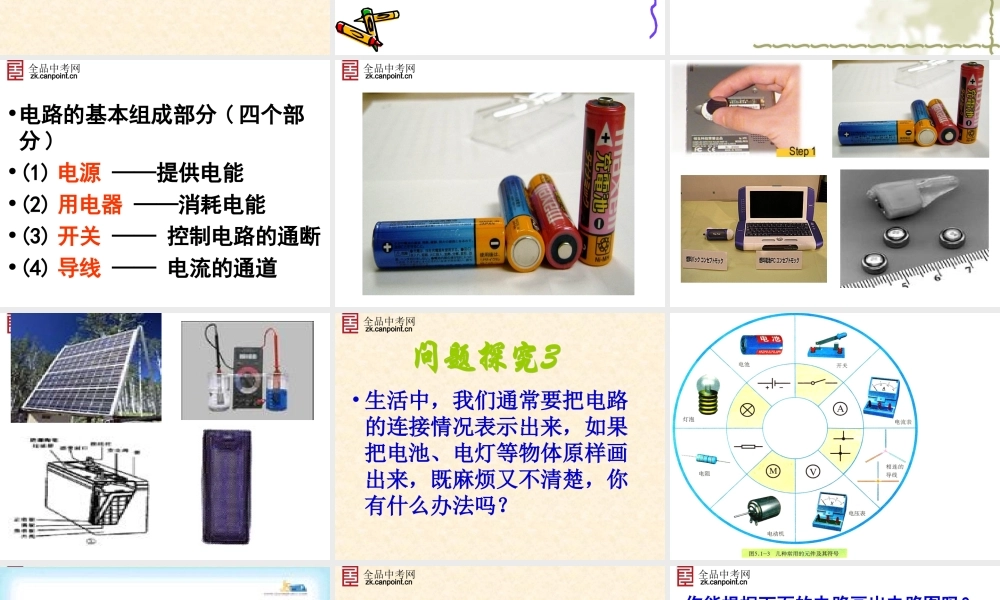

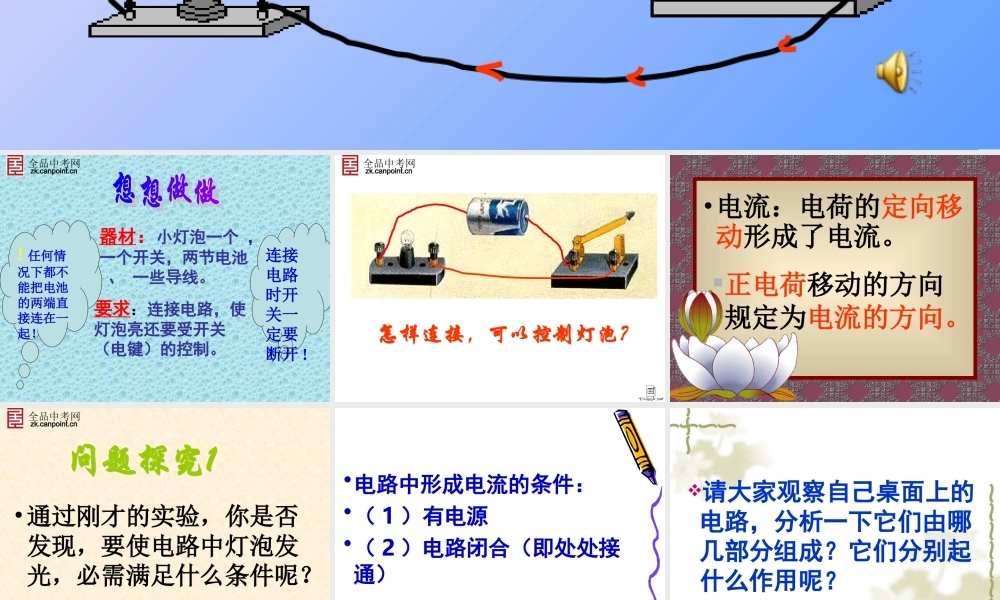

全品中考网zk.canpoint.cn 15.2 电流和电路全品中考网zk.canpoint.cn器材：小灯泡一个 ，一个开关，两节电池 、 一些导线。要求：连接电路，使灯泡亮还要受开关（电键）的控制。! 任何情况下都不能把电池的两端直接连在一起！连接电路时开关一定要断开 !全品中考网zk.canpoint.cn怎样连接，可以控制灯泡？³£¼ûµç·.swf •电流：电荷的定向移动形成了电流。 正电荷移动的方向规定为电流的方向。全品中考网zk.canpoint.cn• 通过刚才的实验，你是否发现，要使电路中灯泡发光，必需满足什么条件呢？ •电路中形成电流的条件：•（ 1 ）有电源•（ 2 ）电路闭合（即处处接通） 请大家观察自己桌面上的电路，分析一下它们由哪几部分组成？它们分别起什么作用呢？全品中考网zk.canpoint.cn•电路的基本组成部分 ( 四个部分 )•(1) 电源 ——提供电能•(2) 用电器 ——消耗电能•(3) 开关 —— 控制电路的通断•(4) 导线 —— 电流的通道全品中考网zk.canpoint.cn全品中考网zk.canpoint.cn全品中考网zk.canpoint.cn全品中考网zk.canpoint.cn• 生活中，我们通常要把电路的连接情况表示出来，如果把电池、电灯等物体原样画出来，既麻烦又不清楚，你有什么办法吗？全品中考网zk.canpoint.cn全品中考网zk.canpoint.cn• 电路图：利用规定的符号代替实物，把电路表示出来的图形就是电路图。• 例如：全品中考网zk.canpoint.cn• 画电路图的基本规则：• （ 1 ）导线横平竖直，图形呈矩形。• （ 2 ）元件分布均匀，不画在拐角处。• 例如：全品中考网zk.canpoint.cn你能根据下面的电路画出电路图吗？全品中考网zk.canpoint.cn• 电路中形成电流的条件：• （ 1 ）有电源• （ 2 ）电路闭合（即处处接通）• 电路的基本组成部分（四个部分）• （ 1 ）电源 ——提供电能• （ 2 ）用电器 ——消耗电能• 电流：电荷的定向移动形成了电流。• （ 3 ）开关 —— 控制电路的通断• （ 4 ）导线 —— 电流的通道• 电路图：利用规定的符号代替实物，把电路表示出来的图形就是电路图。全品中考网zk.canpoint.cn• 课后探究（ 1 ）：生活中，有些物体善于导电，也有些物体不善于导电，你能设计一个实验验证哪些物体善于导电，哪些物体不善于导电吗？你知道其中的原因吗？全品中考网zk.canpoint.cn• 课后探究（２）：为什么不能把电源的两端直接连在一起！
