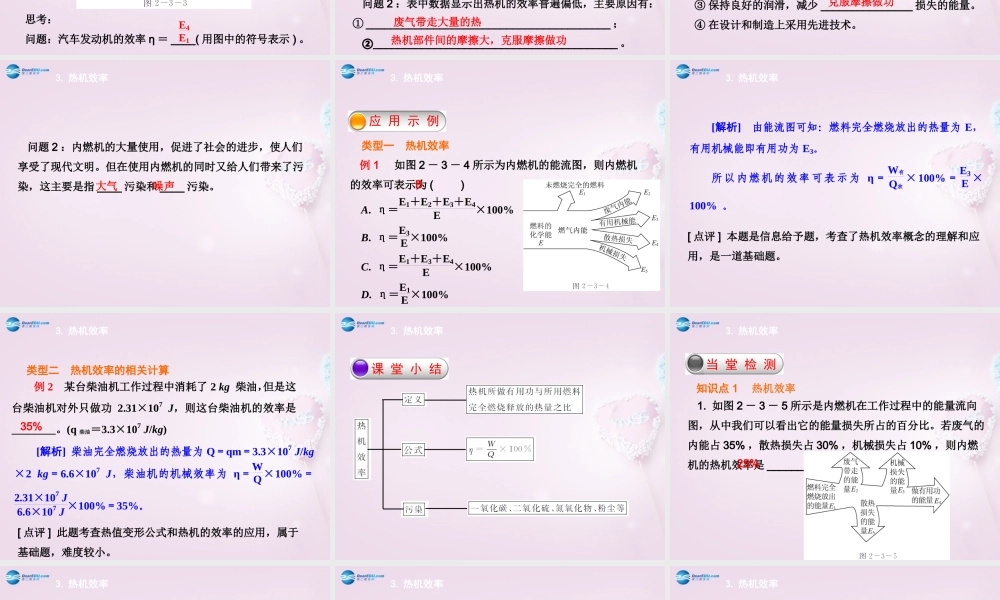

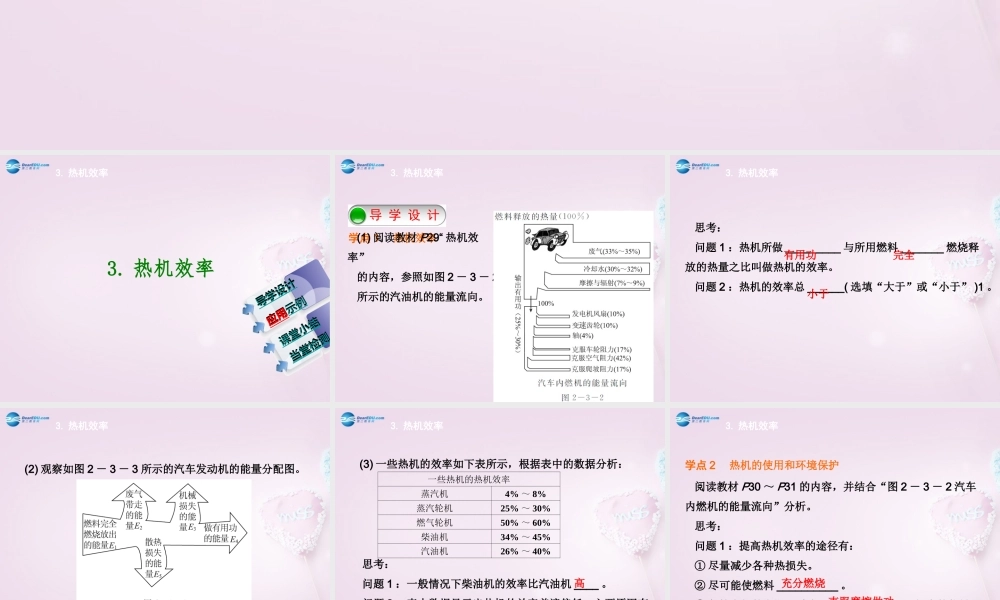

物 理3. 热机效率导学设计导学设计应用示例应用示例课堂小结课堂小结当堂检测当堂检测3. 热机效率导 学 设 计学点 1 热机效率 3. 热机效率(1) 阅读教材 P29“ 热机效率”的内容，参照如图 2 － 3 － 2所示的汽油机的能量流向。 3. 热机效率思考：问题 1 ：热机所做 _________ 与所用燃料 _______ 燃烧释放的热量之比叫做热机的效率。问题 2 ：热机的效率总 ______( 选填“大于”或“小于” )1 。 有用功完全小于3. 热机效率(2) 观察如图 2 － 3 － 3 所示的汽车发动机的能量分配图。思考：问题：汽车发动机的效率 η ＝ ____( 用图中的符号表示 ) 。E4E1 3. 热机效率(3) 一些热机的效率如下表所示，根据表中的数据分析： 一些热机的热机效率蒸汽机4% ～ 8%蒸汽轮机25% ～ 30%燃气轮机50% ～ 60%柴油机34% ～ 45%汽油机26% ～ 40%思考：问题 1 ：一般情况下柴油机的效率比汽油机 ____ 。问题 2 ：表中数据显示出热机的效率普遍偏低，主要原因有：① ________________________________________ ；②________________________________________ 。高废气带走大量的热热机部件间的摩擦大，克服摩擦做功3. 热机效率学点 2 热机的使用和环境保护阅读教材 P30 ～ P31 的内容，并结合“图 2 － 3 － 2 汽车内燃机的能量流向”分析。思考：问题 1 ：提高热机效率的途径有：① 尽量减少各种热损失。② 尽可能使燃料 __________ 。③ 保持良好的润滑，减少 _______________ 损失的能量。④ 在设计和制造上采用先进技术。充分燃烧克服摩擦做功3. 热机效率问题 2 ：内燃机的大量使用，促进了社会的进步，使人们享受了现代文明。但在使用内燃机的同时又给人们带来了污染，这主要是指 ____ 污染和 ____ 污染。大气噪声应 用 示 例 类型一 热机效率 3. 热机效率例 1 如图 2 － 3 － 4 所示为内燃机的能流图，则内燃机的效率可表示为 ( )A. η＝E1＋E2＋E3＋E4E×100% B. η＝E3E ×100% C. η＝E1＋E3＋E4E×100% D. η＝E1E ×100% B 3. 热机效率[ 点评 ] 本题是信息给予题，考查了热机效率概念的理解和应用，是一道基础题。 [解析] 由能流图可知：燃料完全燃烧放出的热量为 E，有用机械能即有用功为 E3。 所以内燃机的效率可表示为 η＝W有Q放 ×100%＝ E3E ×100% 。 3. 热机效率 类型二 热机效率的相关计...
