八年级物理上册 第四章 光现象作图课件 (新版)新人教版 课件VIP专享VIP免费

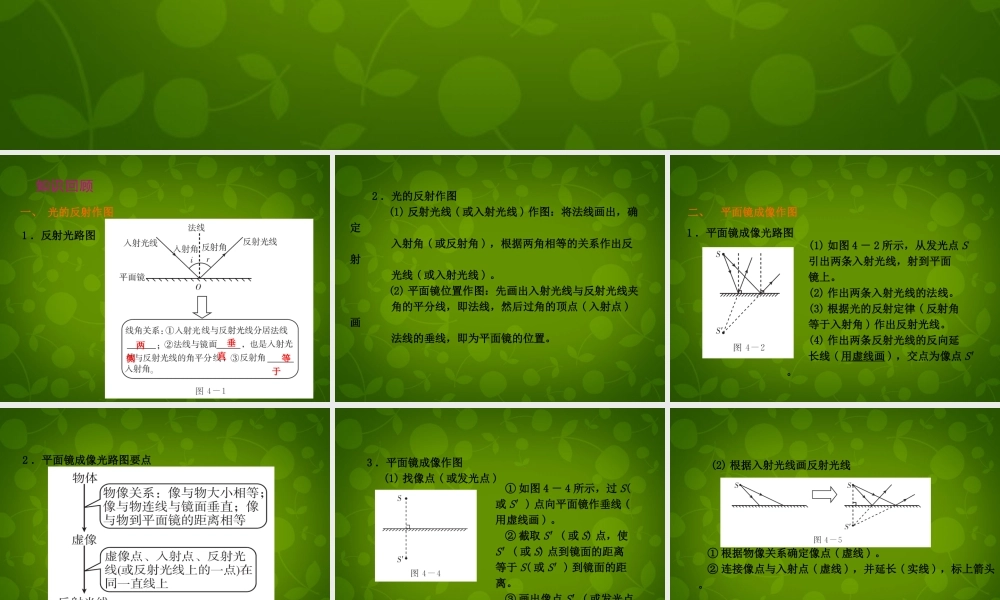

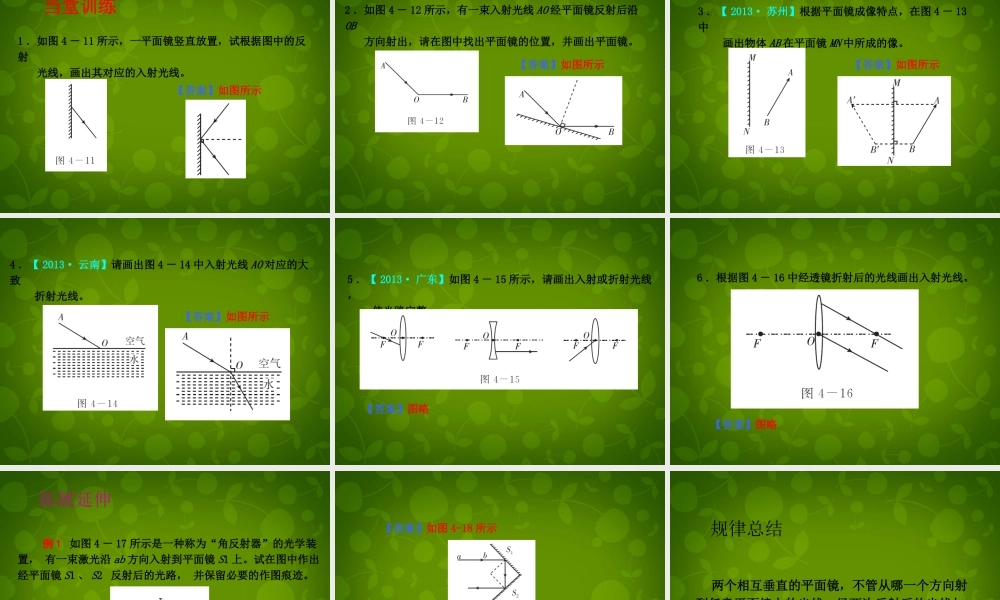

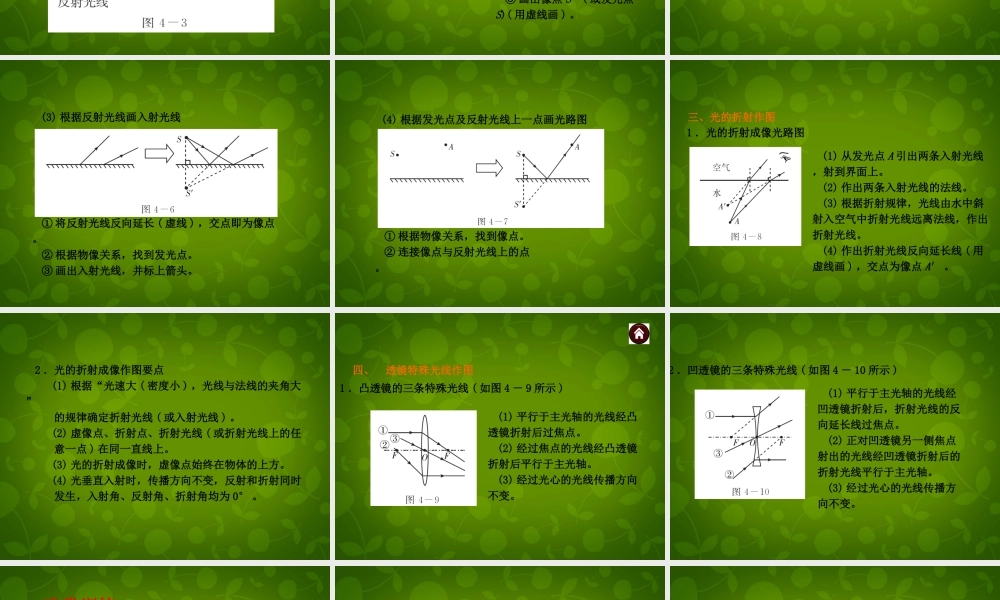

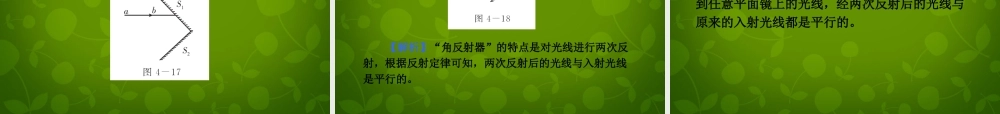

光现象作图一、 光的反射作图知识回顾1 ．反射光路图两侧垂直等于2 ．光的反射作图 (1) 反射光线 ( 或入射光线 ) 作图：将法线画出，确定 入射角 ( 或反射角 ) ，根据两角相等的关系作出反射 光线 ( 或入射光线 ) 。 (2) 平面镜位置作图：先画出入射光线与反射光线夹 角的平分线，即法线，然后过角的顶点 ( 入射点 )画 法线的垂线，即为平面镜的位置。二、 平面镜成像作图1 ．平面镜成像光路图(1) 如图 4 － 2 所示，从发光点 S引出两条入射光线，射到平面镜上。(2) 作出两条入射光线的法线。(3) 根据光的反射定律 ( 反射角等于入射角 ) 作出反射光线。(4) 作出两条反射光线的反向延长线 ( 用虚线画 ) ，交点为像点 S′。2 ．平面镜成像光路图要点3 ．平面镜成像作图 (1) 找像点 ( 或发光点 )① 如图 4 － 4 所示，过 S(或 S′) 点向平面镜作垂线 (用虚线画 ) 。② 截取 S′( 或 S) 点，使S′( 或 S) 点到镜面的距离等于 S( 或 S′) 到镜面的距离。③ 画出像点 S′( 或发光点S)( 用虚线画 ) 。(2) 根据入射光线画反射光线① 根据物像关系确定像点 ( 虚线 ) 。② 连接像点与入射点 ( 虚线 ) ，并延长 ( 实线 ) ，标上箭头。(3) 根据反射光线画入射光线① 将反射光线反向延长 ( 虚线 ) ，交点即为像点。② 根据物像关系，找到发光点。③ 画出入射光线，并标上箭头。 (4) 根据发光点及反射光线上一点画光路图① 根据物像关系，找到像点。② 连接像点与反射光线上的点。三、光的折射作图1 ．光的折射成像光路图(1) 从发光点 A 引出两条入射光线，射到界面上。(2) 作出两条入射光线的法线。(3) 根据折射规律，光线由水中斜射入空气中折射光线远离法线，作出折射光线。(4) 作出折射光线反向延长线 ( 用虚线画 ) ，交点为像点 A′ 。 2 ．光的折射成像作图要点 (1) 根据“光速大 ( 密度小 ) ，光线与法线的夹角大” 的规律确定折射光线 ( 或入射光线 ) 。 (2) 虚像点、折射点、折射光线 ( 或折射光线上的任 意一点 ) 在同一直线上。 (3) 光的折射成像时，虚像点始终在物体的上方。 (4) 光垂直入射时，传播方向不变，反射和折射同时 发生，入射角、反射角、折射角均为 0° 。四、 透镜特殊光线作图1 ．凸透镜的三条特殊光线 ( 如图 4 － 9 所示 )(1) 平行于主光轴的光线经凸透镜折射后...
