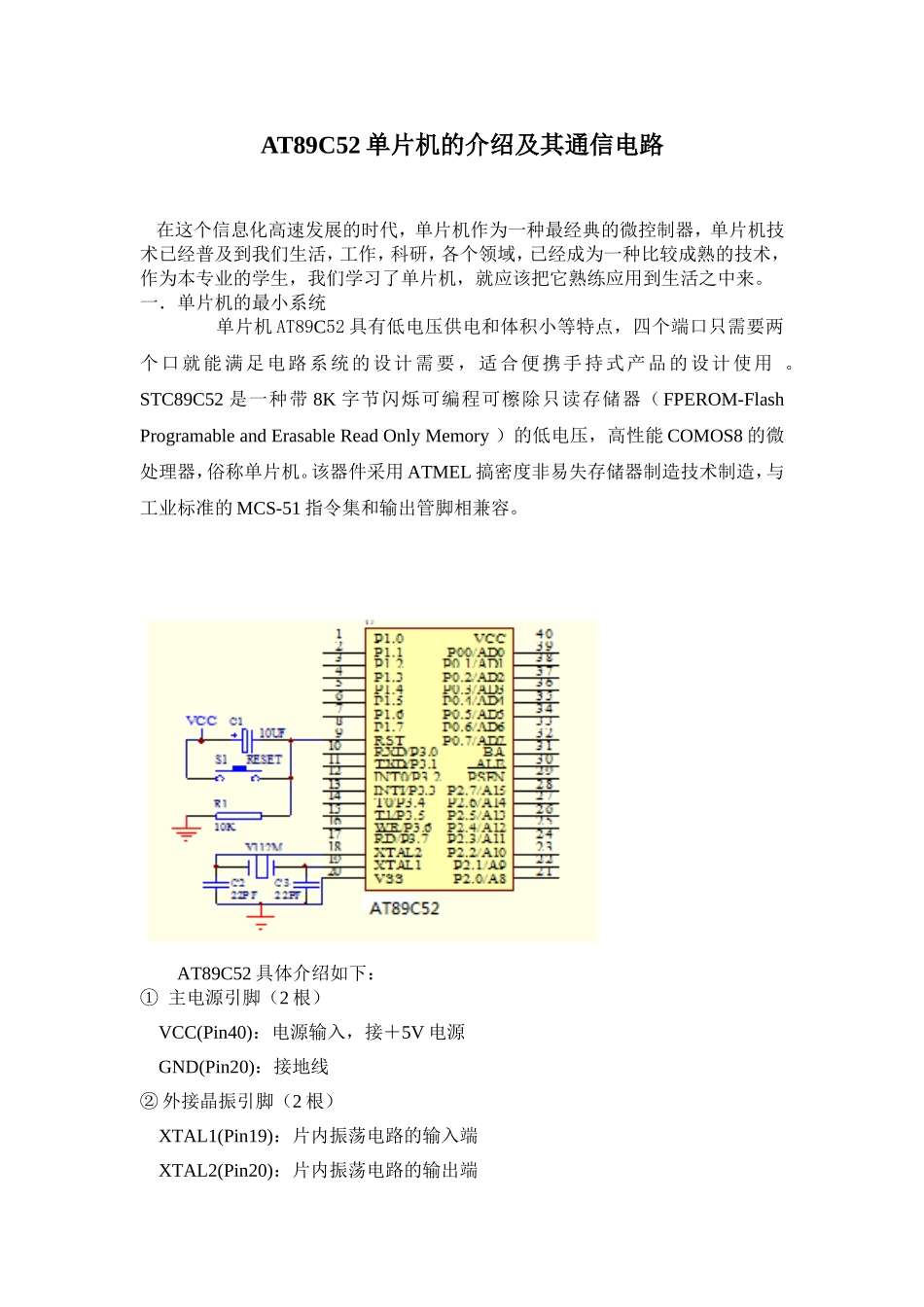

毕业实习报告学号：200705211班级：应用物理08姓名：郭瑞AT89C52单片机的介绍及其通信电路在这个信息化高速发展的时代，单片机作为一种最经典的微控制器，单片机技术已经普及到我们生活，工作，科研，各个领域，已经成为一种比较成熟的技术，作为本专业的学生，我们学习了单片机，就应该把它熟练应用到生活之中来。一．单片机的最小系统单片机AT89C52具有低电压供电和体积小等特点，四个端口只需要两个口就能满足电路系统的设计需要，适合便携手持式产品的设计使用。STC89C52是一种带8K字节闪烁可编程可檫除只读存储器（FPEROM-FlashProgramableandErasableReadOnlyMemory）的低电压，高性能COMOS8的微处理器，俗称单片机。该器件采用ATMEL搞密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。AT89C52具体介绍如下：①主电源引脚（2根）VCC(Pin40)：电源输入，接＋5V电源GND(Pin20)：接地线②外接晶振引脚（2根）XTAL1(Pin19)：片内振荡电路的输入端XTAL2(Pin20)：片内振荡电路的输出端③控制引脚（4根）RST/VPP(Pin9)：复位引脚，引脚上出现2个机器周期的高电平将使单片机复位ALE/PROG(Pin30)：地址锁存允许信号PSEN(Pin29)：外部存储器读选通信号EA/VPP(Pin31)：程序存储器的内外部选通，接低电平从外部程序存储器读指令，如果接高电平则从内部程序存储器读指令。④可编程输入/输出引脚（32根）AT89C52单片机有4组8位的可编程I/O口，分别位P0、P1、P2、P3口，每个口有8位（8根引脚），共32根。PO口（Pin39～Pin32）：8位双向I/O口线，名称为P0.0～P0.7P1口（Pin1～Pin8）：8位准双向I/O口线，名称为P1.0～P1.7P2口（Pin21～Pin28）：8位准双向I/O口线，名称为P2.0～P2.7P3口（Pin10～Pin17）：8位准双向I/O口线，名称为P3.0～P3.7二．单片机的电路1.时钟电路STC89C52内部有一个用于构成振荡器的高增益反相放大器，引脚RXD和TXD分别是此放大器的输入端和输出端。时钟可以由内部方式产生或外部方式产生。内部方式的时钟电路如图4—2(a)所示，在RXD和TXD引脚上外接定时元件，内部振荡器就产生自激振荡。定时元件通常采用石英晶体和电容组成的并联谐振回路。晶体振荡频率可以在1.2～12MHz之间选择，电容值在5～30pF之间选择，电容值的大小可对频率起微调的作用。外部方式的时钟电路如图4—2（b）所示，RXD接地，TXD接外部振荡器。对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。示，RXD接地，TXD接外部振荡器。对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。RXD接地，TXD接外部振荡器。对外部振荡信号无特殊要求，只要求保证脉冲宽度，一般采用频率低于12MHz的方波信号。片内时钟发生器把振荡频率两分频，产生一个两相时钟P1和P2，供单片机使用。（a）内部方式时钟电路（b）外部方式时钟电路图4—2时钟电路2.复位及复位电路（1）复位操作复位是单片机的初始化操作。其主要功能是把PC初始化为0000H，使单片机从0000H单元开始执行程序。除了进入系统的正常初始化之外，当由于程序运行出错或操作错误使系统处于死锁状态时，为摆脱困境，也需按复位键重新启动除PC之外，复位操作还对其他一些寄存器有影响，它们的复位状态如表一所示。表一一些寄存器的复位状态寄存器复位状态寄存器复位状态PC0000HTCON00HACC00HTL000HPSW00HTH000HSP07HTL100HDPTR0000HTH100HP0-P3FFHSCON00HIPXX000000BSBUF不定IE0X000000BPCON0XXX0000BTMOD00H三．AT89C52单片机的通信AT89C52单片机的通信连接主要用到MAX232芯片，如图。1.MAX232引脚介绍：第一部分是电荷泵电路。由1、2、3、4、5、6脚和4只电容构成。功能是产生+12v和-12v两个电源，提供给RS-232串口电平的需要。第二部分是数据转换通道。由7、8、9、10、11、12、13、14脚构成两个数据通道。其中13脚（R1IN）、12脚（R1OUT）、11脚（T1IN）、14脚（T1OUT）为第一数据通道。8脚（R2IN）、9脚（R2OUT）...
