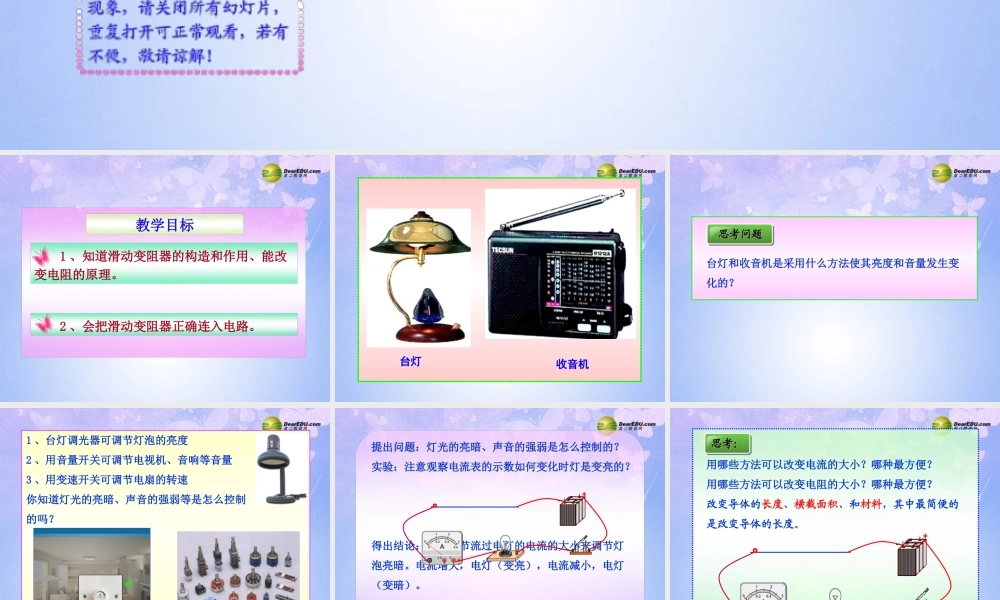

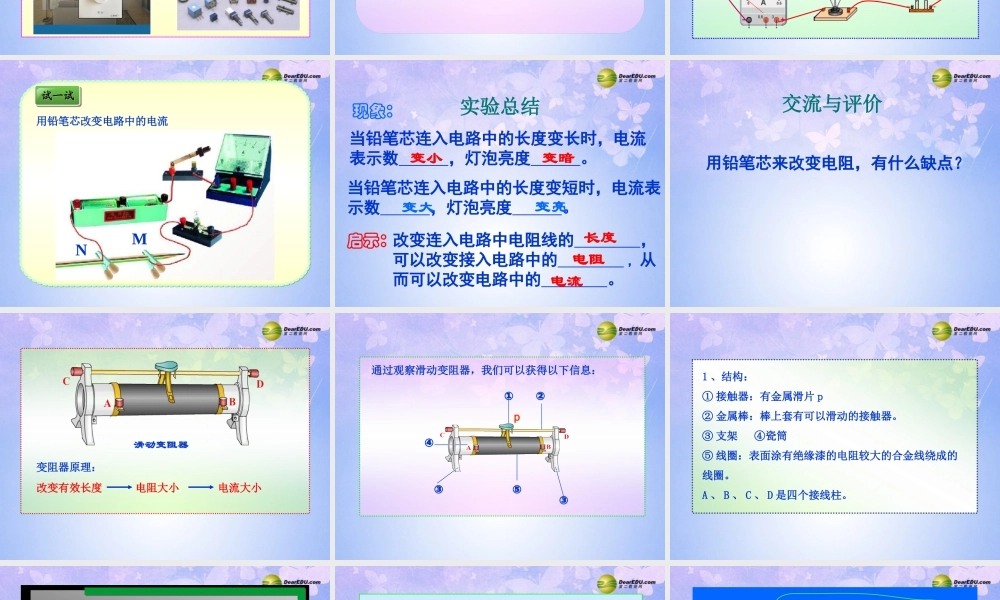

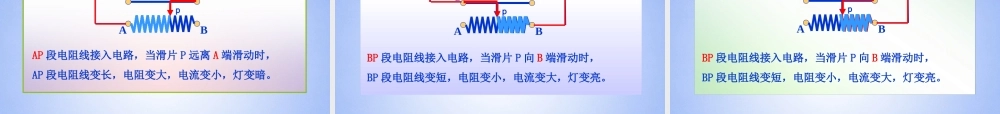

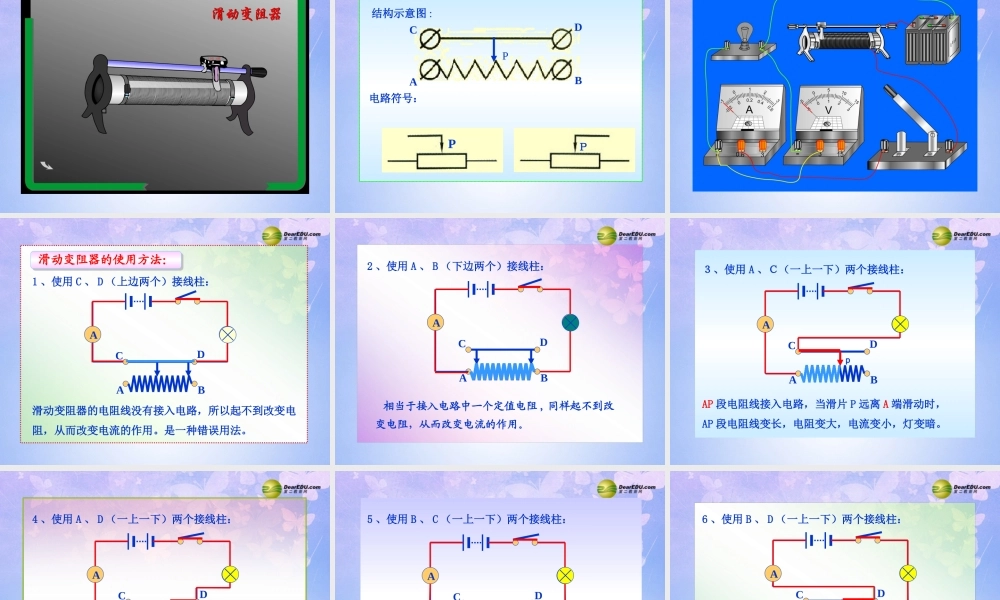

四变阻器 1 、知道滑动变阻器的构造和作用、能改变电阻的原理。教学目标 2 、会把滑动变阻器正确连入电路。台灯收音机思考问题思考问题台灯和收音机是采用什么方法使其亮度和音量发生变化的？1 、台灯调光器可调节灯泡的亮度2 、用音量开关可调节电视机、音响等音量3 、用变速开关可调节电扇的转速你知道灯光的亮暗、声音的强弱等是怎么控制的吗？提出问题：灯光的亮暗、声音的强弱是怎么控制的？实验：注意观察电流表的示数如何变化时灯是变亮的？得出结论：通过调节流过电灯的电流的大小来调节灯泡亮暗。电流增大，电灯（变亮），电流减小，电灯（变暗）。思考：思考：用哪些方法可以改变电流的大小？哪种最方便？用哪些方法可以改变电阻的大小？哪种最方便？改变导体的长度、横截面积、和材料，其中最简便的是改变导体的长度。试一试试一试用铅笔芯改变电路中的电流MN实验总结当铅笔芯连入电路中的长度变长时，电流表示数 ，灯泡亮度 。现象：变小改变连入电路中电阻线的 ，可以改变接入电路中的 , 从而可以改变电路中的 。启示：长度电流当铅笔芯连入电路中的长度变短时，电流表示数 ，灯泡亮度 。变大变亮变暗电阻交流与评价用铅笔芯来改变电阻，有什么缺点？滑动变阻器改变有效长度 电阻大小 电流大小变阻器原理： 通过观察滑动变阻器，我们可以获得以下信息：①②③③④⑤p1 、结构：① 接触器：有金属滑片 p ② 金属棒：棒上套有可以滑动的接触器。③ 支架 ④瓷筒 ⑤ 线圈：表面涂有绝缘漆的电阻较大的合金线绕成的线圈。A 、 B 、 C 、 D 是四个接线柱。结构示意图 :电路符号：ＰABCDPP滑动变阻器的使用方法：1 、使用 C 、 D （上边两个）接线柱：ACDAB滑动变阻器的电阻线没有接入电路，所以起不到改变电阻，从而改变电流的作用。是一种错误用法。 2 、使用 A 、 B （下边两个）接线柱： 相当于接入电路中一个定值电阻 , 同样起不到改变电阻，从而改变电流的作用。ACDAB３、使用 A 、Ｃ（一上一下）两个接线柱：pACDABAP 段电阻线接入电路，当滑片 P 远离 A 端滑动时，AP 段电阻线变长，电阻变大，电流变小，灯变暗。4 、使用 A 、 D （一上一下）两个接线柱：ACDABpAP 段电阻线接入电路，当滑片 P 远离 A 端滑动时，AP 段电阻线变长，电阻变大，电流变小，灯变暗。5 、使用 B 、 C （一上一下）两个接线柱：pACDABBP 段电阻线接入电路，当滑片 P 向 B ...
