九年级数学下册 第二十九章投影与视图(第1课时)复习课件 人教新课标版 课件VIP免费

九年级数学下册 第二十九章投影与视图(第1课时)复习课件 人教新课标版 课件九年级数学下册 第二十九章投影与视图(第1课时)复习课件 人教新课标版 课件九年级数学下册 第二十九章投影与视图(第1课时)复习课件 人教新课标版 课件九年级数学下册 第二十九章投影与视图(第1课时)复习课件 人教新课标版 课件九年级数学下册 第二十九章投影与视图(第1课时)复习课件 人教新课标版 课件

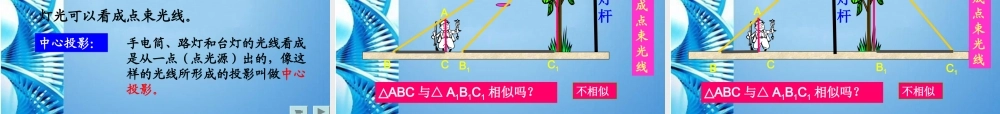

灯光与影子人影 烛光照射窗纸 物体在光线的照射下,会在地面和墙壁上留下它的影子,这就是投影( projection )现象 .夜来幽梦忽还乡,小轩窗,正梳妆。相顾无言,唯有泪千行……投影所在的平面叫做投影面.照射光线叫做投影线投影面投影线 一般地,用光线照射物体,在某个平面(地面、墙壁等)上得到的影子叫做物体的投影( projection )投影 活动一:日晷是我国古代利用日影测定时刻的仪器 , 它由“晷面”与“晷针”组成,当太阳光照在日晷上时,晷针的影子就会投向晷面,随着时间的推移,晷针的影子在晷面上慢慢移动,聪明的古人以此来显示时刻. 观察下列图片 , 你认为太阳光线有什么特征? 探究一 太阳离我们非常遥远,太阳光线可以看成平行光线,像这样的由平行的投射线(如太阳光线)所形成的投影叫做平行投影。 例如,物体在太阳光的照射下形成的影子(简称日影)就是平行投影.日影的方向可以反映时间, 有时光线是一组互相平行的射线,例如太阳光或探照灯光的一束光中的光线,由平行光线形成的投影是平行投影.我国古代的计时器日晷,就是根据日影来观测时间的.物体影子灯光照射投影面 灯光与太阳光线有什么不同? 由同一点(点光源)发出的光线所形成的投影称为中心投影。如物体在手电筒、路灯等灯泡照射下形成的影子。例:确定图中路灯灯泡所在的位置 .解:过一根木杆及其影子的顶端作一条直线,再过另一根木杆及其影子的顶端作一条直线,两直线交于一点 O. 点 O 就是路灯灯泡所在的位置 .O怎样确定一个点? 下图是两棵小树在同一时刻的影子 . 请你在图中画出形成树影的光线 . 它们是太阳的光线还是灯光的光线 ?它们不是平行光线它们是发散光线 它们是灯光的光线! 与一盏路灯相对 , 有一玻璃幕墙 , 幕墙前面的地面上有一盆花和一棵树 . 晚上 , 幕墙反射路灯灯光形成了那盆花的影子 , 树影是路灯灯光形成的。你能确定此时路灯光源的位置吗?P 如图 (1), 中间是一盏路灯 ,周围有一圈栏杆 , 图 (2) 是其两幅俯视图 ( 图中只画出了部分情形 ), 其中一幅是白天阳光下的俯视图 , 另一幅是这盏路灯下的俯视图 . 你认为哪个是其白天的俯视图 ? 哪个是其晚上的俯视图 ?(1)(2) 灯光与影子议一议 下面两幅图分别是两棵小树在同一时刻的影子 . 你能判断出哪幅图是灯光下形成的,哪幅图是太阳光下形成的吗? 灯光与影子⑴ 如果两棵小树的影子方向相同,能判断它们是平行投影...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级数学下册 第二十九章投影与视图(第1课时)复习课件 人教新课标版 课件
