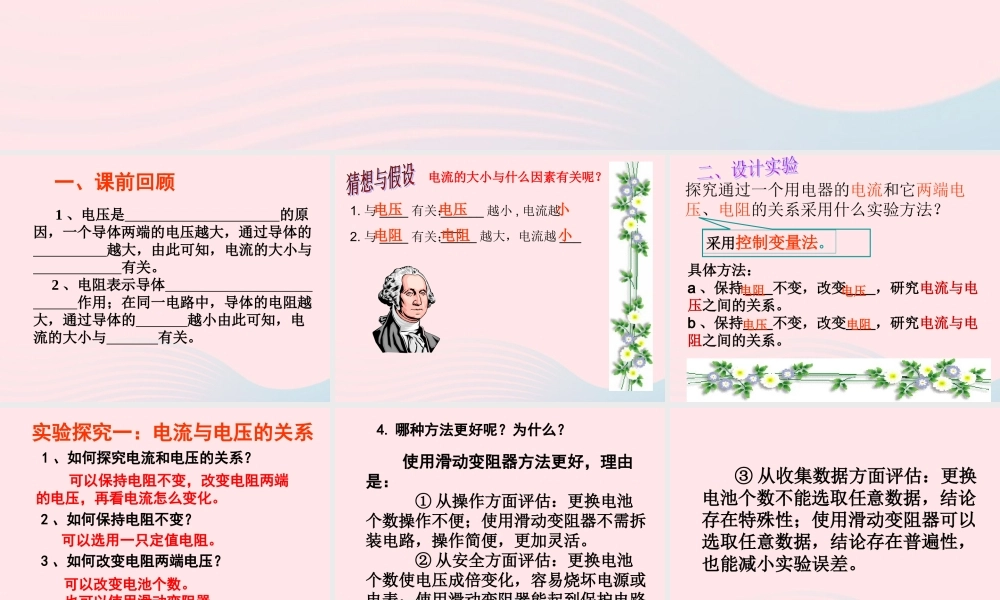

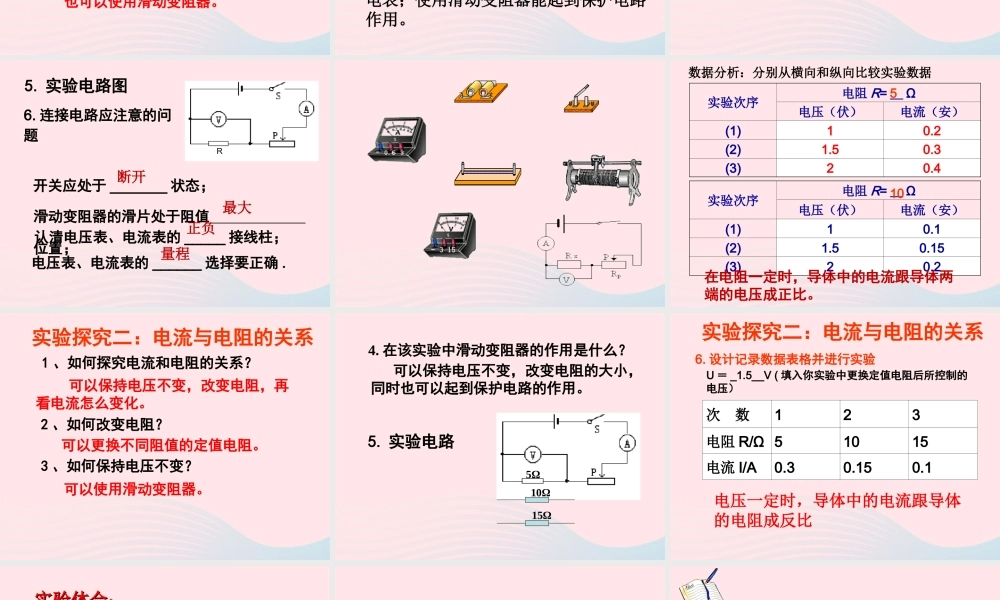

探究电流与电压、电阻的关系探究电流与电压、电阻的关系欧姆定律欧姆定律 1 、电压是 的原因，一个导体两端的电压越大，通过导体的 越大，由此可知，电流的大小与 有关。 2 、电阻表示导体 作用；在同一电路中，导体的电阻越大，通过导体的 越小由此可知，电流的大小与 有关。 一、课前回顾 1. 与 ____ 有关；______ 越小 , 电流越___2. 与 ____ 有关；_____ 越大，电流越 ___电压电压小电阻电阻小电流的大小与什么因素有关呢？探究通过一个用电器的电流和它两端电压、电阻的关系采用什么实验方法？采用控制变量法。具体方法：a 、保持＿＿不变，改变＿＿，研究电流与电压之间的关系。b 、保持＿＿不变，改变＿＿，研究电流与电阻之间的关系。电阻电压电压电阻实验探究一：电流与电压的关系1 、如何探究电流和电压的关系？ 可以保持电阻不变，改变电阻两端的电压，再看电流怎么变化。2 、如何保持电阻不变？ 可以选用一只定值电阻。3 、如何改变电阻两端电压？ 可以改变电池个数。 也可以使用滑动变阻器。4. 哪种方法更好呢？为什么？ 使用滑动变阻器方法更好，理由是： ① 从操作方面评估：更换电池个数操作不便；使用滑动变阻器不需拆装电路，操作简便，更加灵活。 ② 从安全方面评估：更换电池个数使电压成倍变化，容易烧坏电源或电表；使用滑动变阻器能起到保护电路作用。 ③ 从收集数据方面评估：更换电池个数不能选取任意数据，结论存在特殊性；使用滑动变阻器可以选取任意数据，结论存在普遍性，也能减小实验误差。 5. 实验电路图6. 连接电路应注意的问题开关应处于 _______ 状态；滑动变阻器的滑片处于阻值 位置；认清电压表、电流表的 _____ 接线柱；R电压表、电流表的 ______ 选择要正确 .断开最大正负量程实验次序电阻 R= ＿ Ω电压（伏）电流（安）(1)10.2(2)1.50.3(3)20.4实验次序电阻 R= ＿ Ω电压（伏）电流（安）(1)10.1(2)1.50.15(3)20.2510数据分析：分别从横向和纵向比较实验数据在电阻一定时，导体中的电流跟导体两端的电压成正比。实验探究二：电流与电阻的关系1 、如何探究电流和电阻的关系？ 可以保持电压不变，改变电阻，再看电流怎么变化。2 、如何改变电阻？ 可以更换不同阻值的定值电阻。3 、如何保持电压不变？ 可以使用滑动变阻器。 可以保持电压不变，改变电阻的大小，同时也可以起到保护电路的作用。4. 在该实验中滑动变阻器的作用是什么？5. ...
