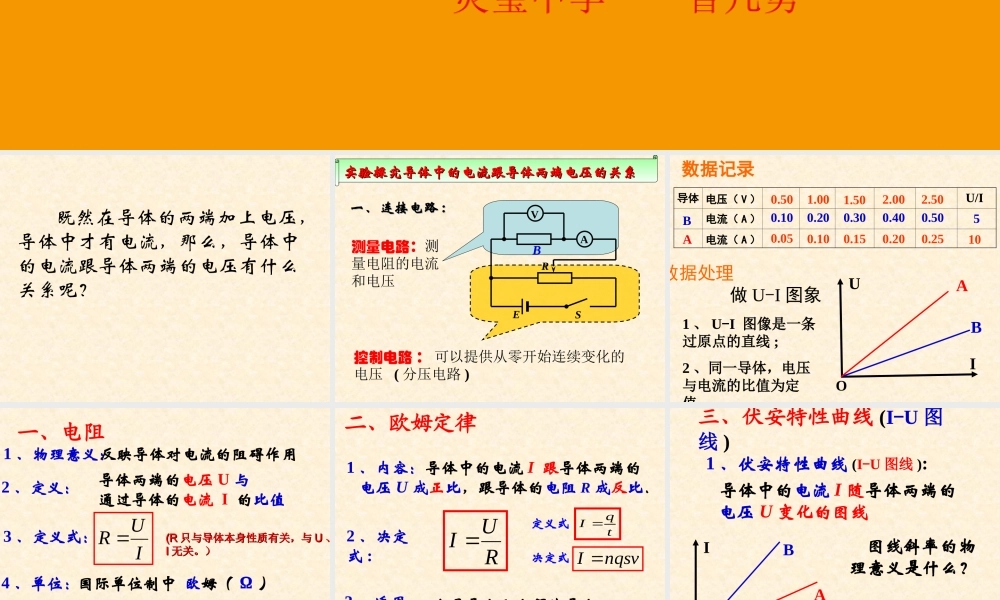

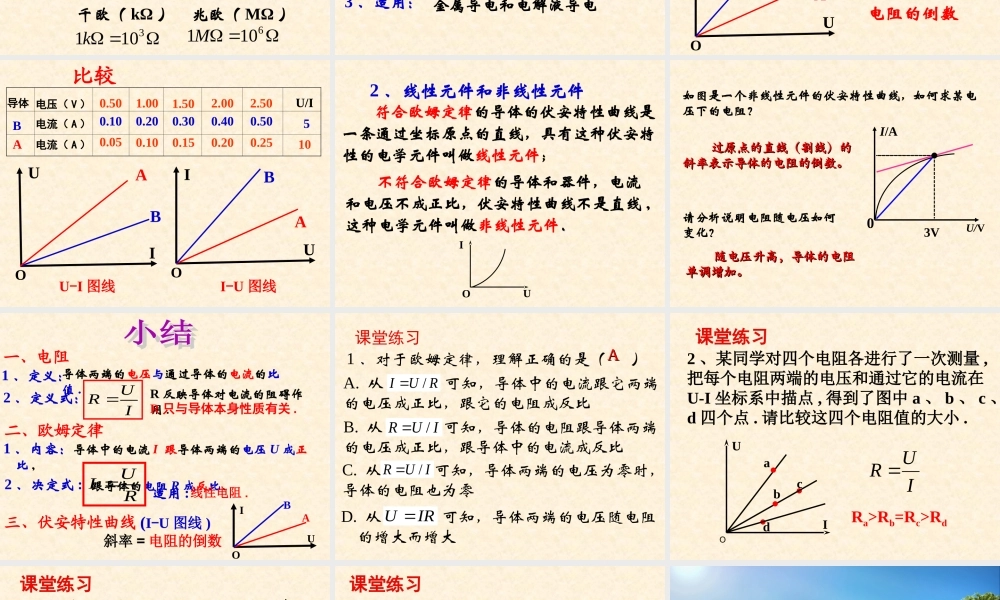

第二章 恒定电流 第三节 欧姆定律灵璧中学——曾凡勇既然在导体的两端加上电压，导体中才有电流，那么，导体中的电流跟导体两端的电压有什么关系呢？控制电路 ： 可以提供从零开始连续变化的 电压 ( 分压电路 )ESRBAV实验探究导体中的电流跟导体两端电压的关系实验探究导体中的电流跟导体两端电压的关系一、连接电路一、连接电路 ::测量电路：测量电阻的电流和电压 数据记录10U/I50.400.300.200.100.501.001.502.002.500.500.250.200.150.100.05电压（ V ）电流（ A ）电流（ A ） B导体数据处理 做 U-I 图象1 、 U-I 图像是一条过原点的直线 ; A2 、同一导体，电压与电流的比值为定值 .IUOBA导体两端的电压 U 与 通过导体的电流 I 的比值3 、定义式：4 、单位：1 、物理意义：2 、定义：兆欧（ MΩ ）千欧（ kΩ ）国际单位制中 欧姆（ Ω ）反映导体对电流的阻碍作用IUR 一、电阻(R(R 只与导体本身性质有关，与只与导体本身性质有关，与 UU 、、II 无关。）无关。）3101k6101MRUI 二、欧姆定律1 、内容：导体中的电流 I 跟导体两端的电压 U 成正比，跟导体的电阻 R 成反比． 2 、决定式 :3 、适用： 金属导电和电解液导电定义式 决定式nqsvI tqI 三、伏安特性曲线 (I-U 图线 )1 、伏安特性曲线 (I-U 图线 ): 导体中的电流 I 随导体两端的电压 U 变化的图线 图线斜率的物理意义是什么？电阻的倒数IUOBA 10U/I50.400.300.200.100.501.001.502.002.500.500.250.200.150.100.05电压（ V ）电流（ A ）电流（ A ） B导体 A比较IUOBAIUOBAI-U 图线U-I 图线 2 、线性元件和非线性元件符合欧姆定律的导体的伏安特性曲线是一条通过坐标原点的直线，具有这种伏安特性的电学元件叫做线性元件；不符合欧姆定律的导体和器件，电流和电压不成正比，伏安特性曲线不是直线 ,这种电学元件叫做非线性元件．．OIUI/AU/V0如图是一个非线性元件的伏安特性曲线，如何求某电压下的电阻？请分析说明电阻随电压如何变化？3V 过原点的直线（割线）的过原点的直线（割线）的斜率表示导体的电阻的倒数。斜率表示导体的电阻的倒数。 随电压升高，导体的电阻随电压升高，导体的电阻单调增加。单调增加。一、电阻导体两端的电压与通过导体的电流的比值 .2 、定义式：1 、定义：R 反映导体对电流的阻碍作用 .IUR R 只与导体本身性质有关 .二、欧姆...
