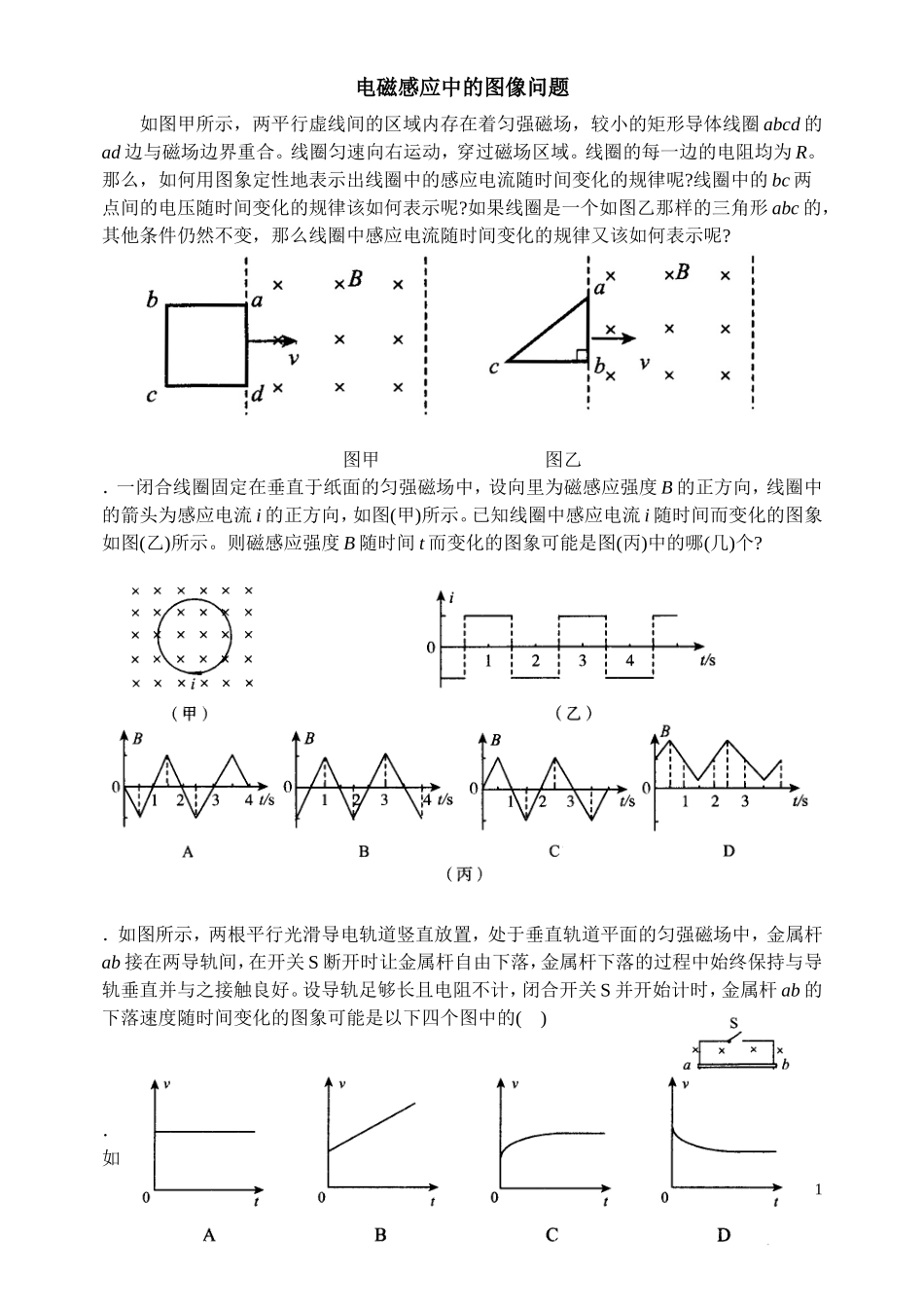

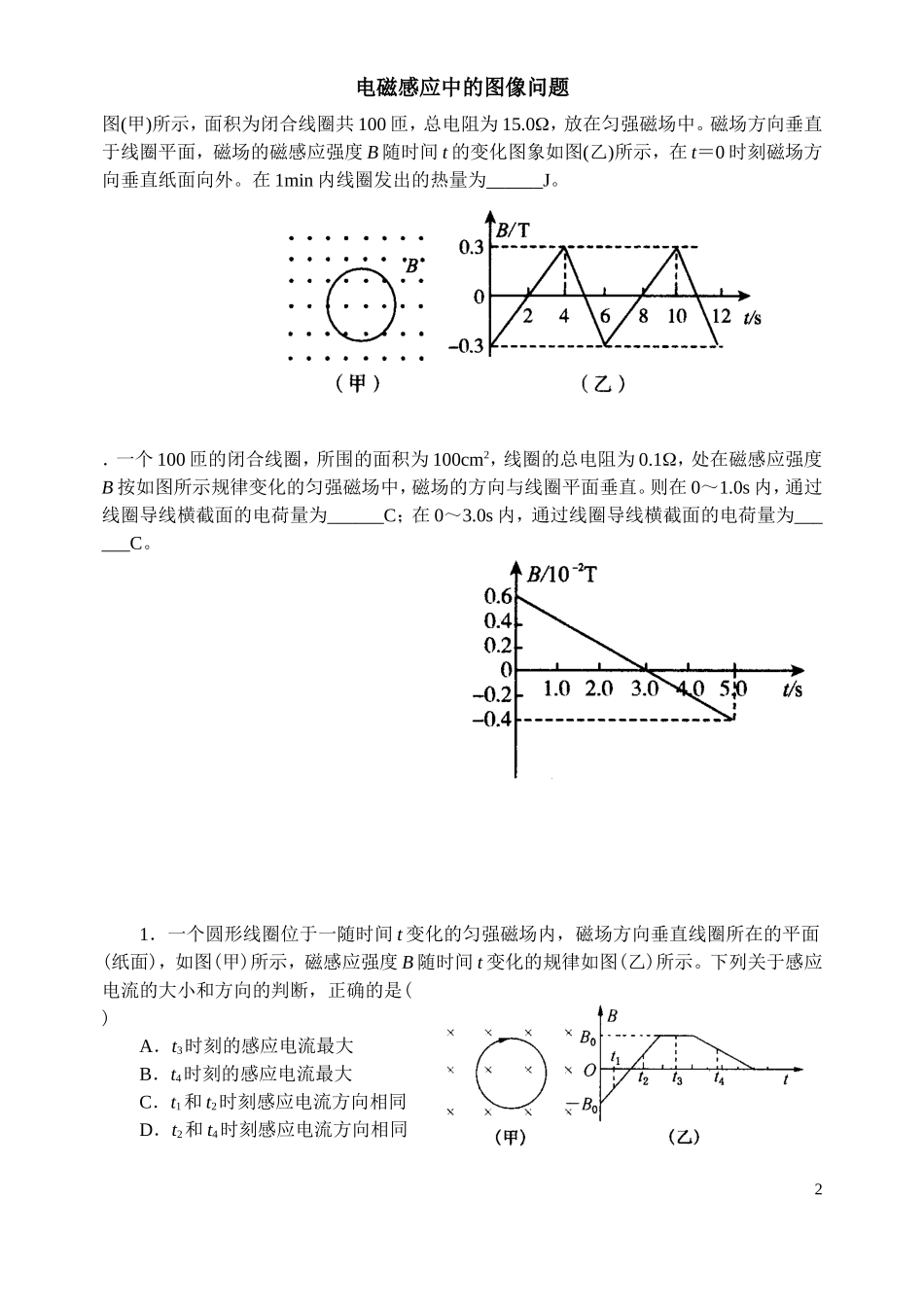

电磁感应中的图像问题如图甲所示，两平行虚线间的区域内存在着匀强磁场，较小的矩形导体线圈 abcd 的ad 边与磁场边界重合。线圈匀速向右运动，穿过磁场区域。线圈的每一边的电阻均为 R。那么，如何用图象定性地表示出线圈中的感应电流随时间变化的规律呢?线圈中的 bc 两点间的电压随时间变化的规律该如何表示呢?如果线圈是一个如图乙那样的三角形 abc 的，其他条件仍然不变，那么线圈中感应电流随时间变化的规律又该如何表示呢? 图甲 图乙．一闭合线圈固定在垂直于纸面的匀强磁场中，设向里为磁感应强度 B 的正方向，线圈中的箭头为感应电流 i 的正方向，如图(甲)所示。已知线圈中感应电流 i 随时间而变化的图象如图(乙)所示。则磁感应强度 B 随时间 t 而变化的图象可能是图(丙)中的哪(几)个?．如图所示，两根平行光滑导电轨道竖直放置，处于垂直轨道平面的匀强磁场中，金属杆ab 接在两导轨间，在开关 S 断开时让金属杆自由下落，金属杆下落的过程中始终保持与导轨垂直并与之接触良好。设导轨足够长且电阻不计，闭合开关 S 并开始计时，金属杆 ab 的下落速度随时间变化的图象可能是以下四个图中的( )．如1电磁感应中的图像问题图(甲)所示，面积为闭合线圈共 100 匝，总电阻为 15.0，放在匀强磁场中。磁场方向垂直于线圈平面，磁场的磁感应强度 B 随时间 t 的变化图象如图(乙)所示，在 t＝0 时刻磁场方向垂直纸面向外。在 1min 内线圈发出的热量为______J。．一个 100 匝的闭合线圈，所围的面积为 100cm2，线圈的总电阻为 0.1，处在磁感应强度B 按如图所示规律变化的匀强磁场中，磁场的方向与线圈平面垂直。则在 0～1.0s 内，通过线圈导线横截面的电荷量为______C；在 0～3.0s 内，通过线圈导线横截面的电荷量为______C。1．一个圆形线圈位于一随时间 t 变化的匀强磁场内，磁场方向垂直线圈所在的平面(纸面)，如图(甲)所示，磁感应强度 B 随时间 t 变化的规律如图(乙)所示。下列关于感应电流的大小和方向的判断，正确的是( )A．t3时刻的感应电流最大B．t4时刻的感应电流最大C．t1和 t2时刻感应电流方向相同D．t2和 t4时刻感应电流方向相同2电磁感应中的图像问题2．如图(甲)所示，在水平绝缘的桌面上，一个用电阻丝构成的闭合矩形线框置于匀强磁场中，线框平面与磁场垂直，磁感应强度 B 随时间 t 的变化关系如图(乙)所示。下图中分别是线框中的感应电流 i 随时间 t 变化的图线...
