九年级物理上册 22 内燃机课件2 (新版)教科版 课件VIP免费

九年级物理上册 22 内燃机课件2 (新版)教科版 课件九年级物理上册 22 内燃机课件2 (新版)教科版 课件九年级物理上册 22 内燃机课件2 (新版)教科版 课件九年级物理上册 22 内燃机课件2 (新版)教科版 课件九年级物理上册 22 内燃机课件2 (新版)教科版 课件

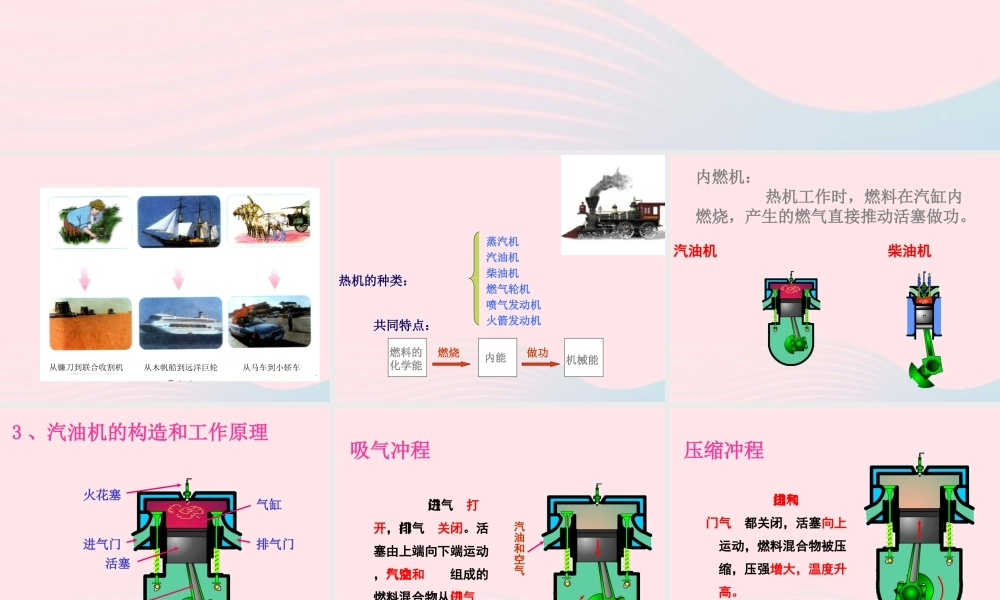

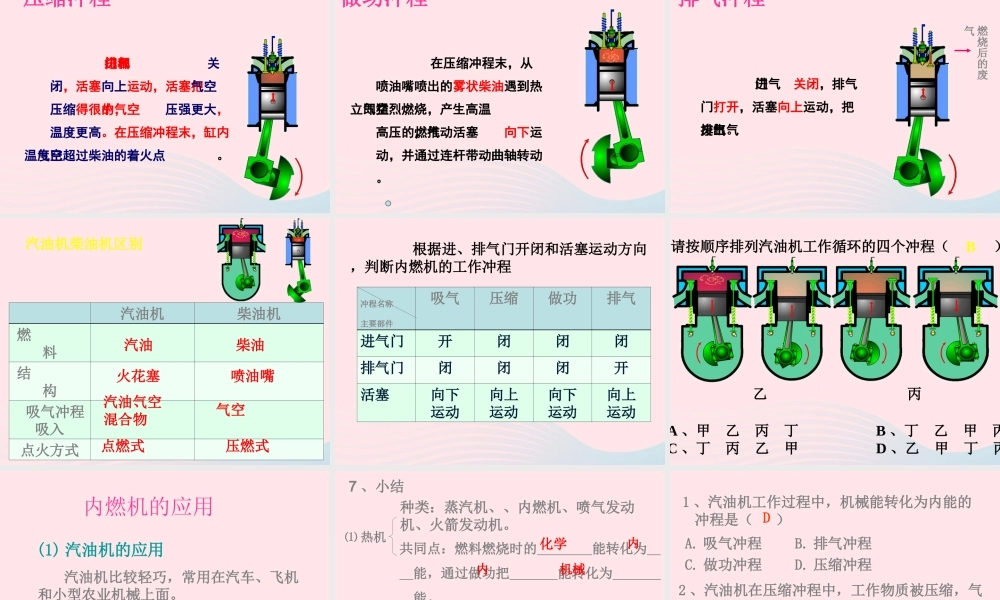

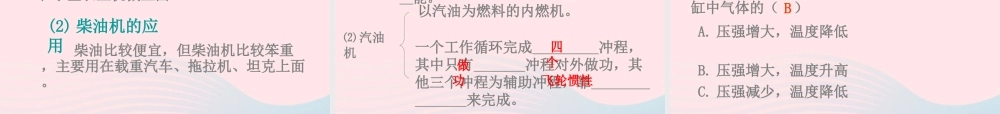

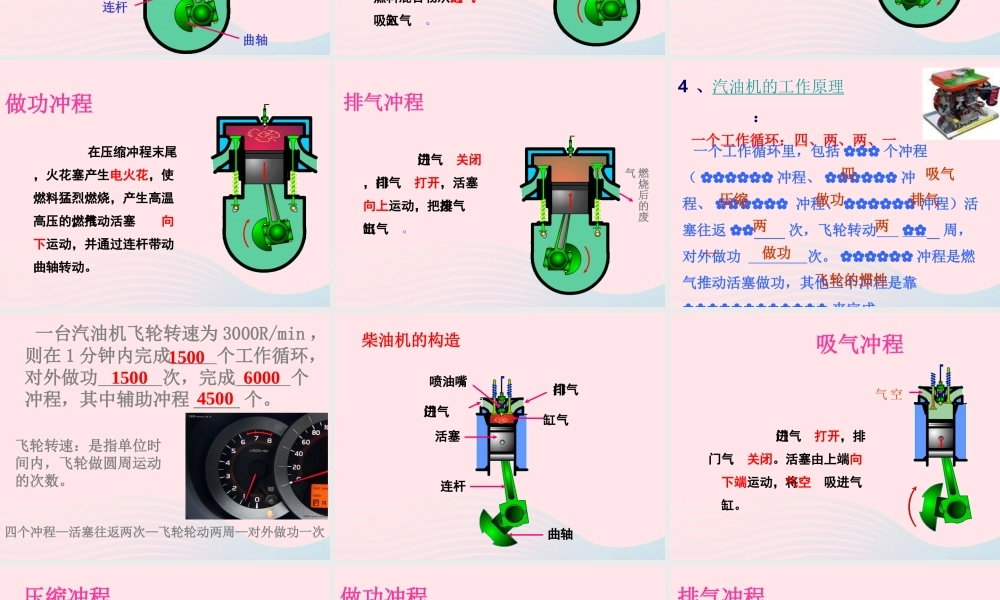

内 燃 机从镰刀到联合收割机从木帆船到远洋巨轮从马车到小轿车热机的种类:蒸汽机汽油机柴油机 燃气轮机喷气发动机火箭发动机燃料的化学能内能燃烧做功机械能共同特点:汽油机柴油机内燃机: 热机工作时,燃料在汽缸内燃烧,产生的燃气直接推动活塞做功。3 、汽油机的构造和工作原理火花塞气缸进气门活塞连杆排气门曲轴吸气冲程汽油和空气 进气门打开,排气门关闭。活塞由上端向下端运动,汽油和空气组成的燃料混合物从进气门吸入气缸。压缩冲程 进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。做功冲程 在压缩冲程末尾,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。排气冲程燃烧后的废气 进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。 一个工作循环里,包括 ___ 个冲程( ______ 冲程、 ______ 冲程、 ______ 冲程、 ______ 冲程)活塞往返 __ 次,飞轮转动 __ 周, 对外做功 次。 ______ 冲程是燃气推动活塞做功,其他三个冲程是靠 ____________ 来完成。4 、汽油机的工作原理:两做功两飞轮的惯性四排气做功压缩吸气一个工作循环:四、两、两、一一 一台汽油机飞轮转速为 3000R/min ,则在 1 分钟内完成 个工作循环,对外做功 次,完成 个冲程,其中辅助冲程 _____ 个。1500150060004500飞轮转速:是指单位时间内,飞轮做圆周运动的次数。四个冲程—活塞往返两次—飞轮轮动两周—对外做功一次柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴吸气冲程空气 进气门打开,排气门关闭。活塞由上端向下端运动,将空气吸进气缸。压缩冲程 进气门和排气门都关闭,活塞向上运动,活塞把空气压缩得很小,空气的压强更大,温度更高。在压缩冲程末,缸内空气温度已超过柴油的着火点。做功冲程 在压缩冲程末,从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动。排气冲程燃烧后的废气 进气门关闭,排气门打开,活塞向上运动,把废气排出气缸。汽油机柴油机区别汽油机柴油机燃 料结 构 吸气冲程吸入点火方式汽油汽油、空气混合物压燃式空气喷油嘴柴油火花塞点燃式 根据进、排气门开闭和活塞运动方向,判断内燃机的工作冲程 冲程名称主要部件吸气压缩做功排气进气门开闭闭闭排气门闭闭闭开活塞向下运动向上运动向下运动向上运动请按顺序排列...
