八年级物理上册 5.3串联和并联课件 人教新课标版 课件VIP免费

八年级物理上册 5.3串联和并联课件 人教新课标版 课件八年级物理上册 5.3串联和并联课件 人教新课标版 课件八年级物理上册 5.3串联和并联课件 人教新课标版 课件八年级物理上册 5.3串联和并联课件 人教新课标版 课件八年级物理上册 5.3串联和并联课件 人教新课标版 课件

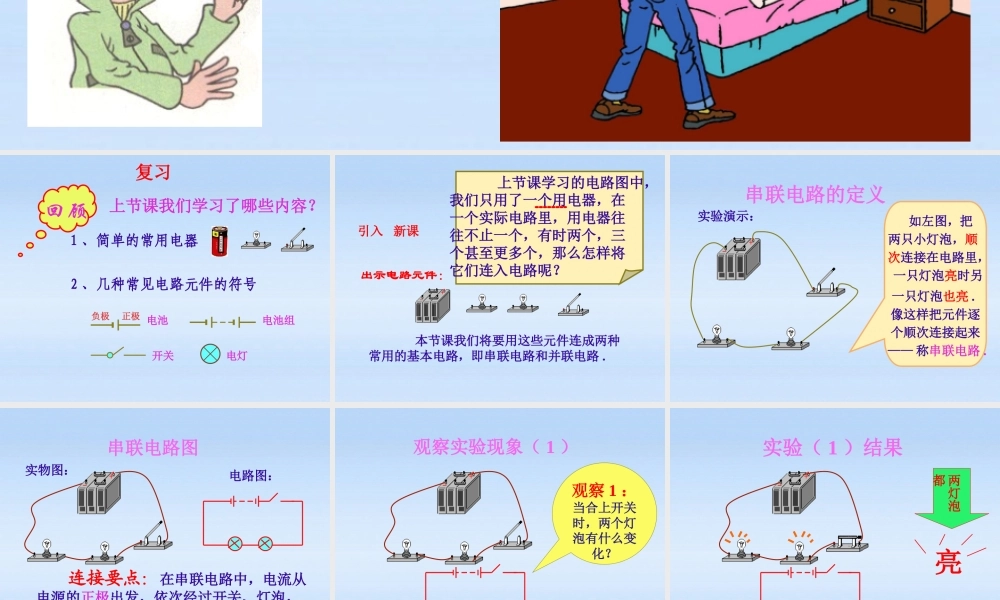

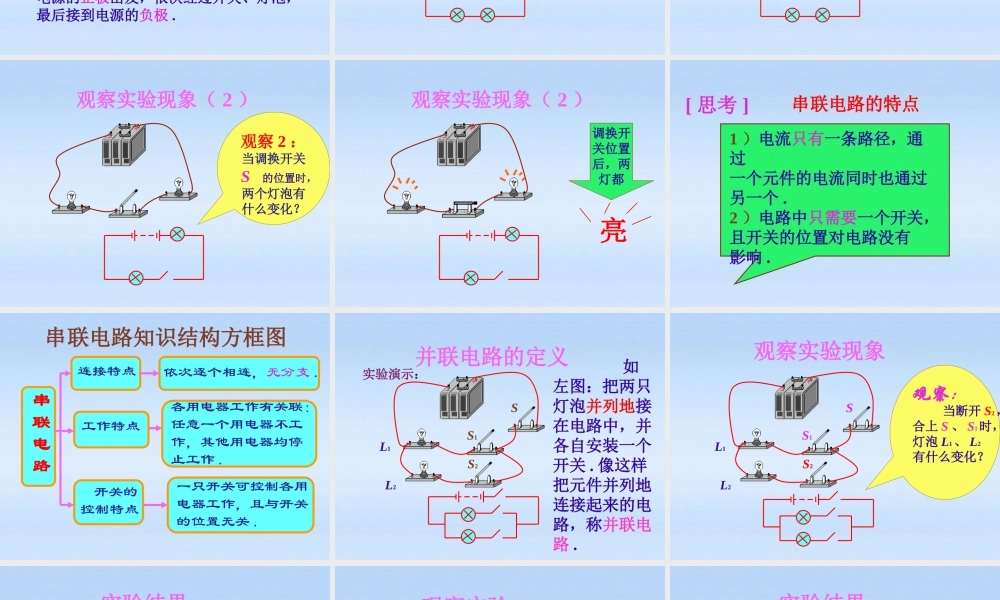

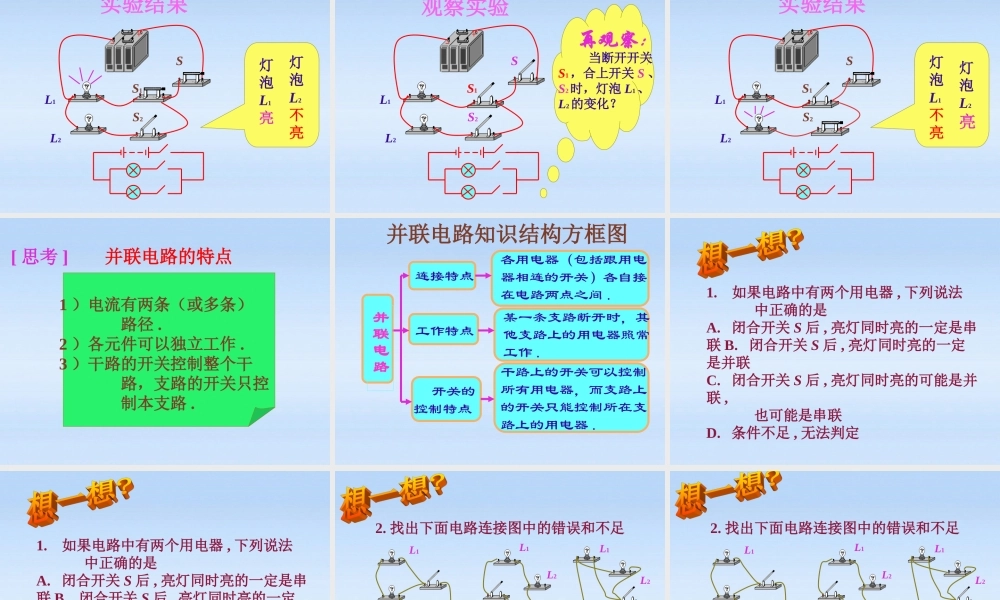

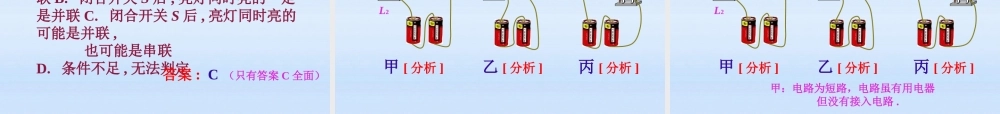

在我的房间里需要安装吊灯和壁灯 , 电路应当怎样连接呢 ? 上节课我们学习了哪些内容?1 、简单的常用电器2 、几种常见电路元件的符号回顾电池电灯电池组负极正极开关复习 本节课我们将要用这些元件连成两种常用的基本电路,即串联电路和并联电路 .引入 新课出示电路元件: 上节课学习的电路图中,我们只用了一个用电器,在一个实际电路里,用电器往往不止一个,有时两个,三个甚至更多个,那么怎样将它们连入电路呢? 串联电路的定义如左图,把两只小灯泡,顺次连接在电路里,一只灯泡亮时另一只灯泡也亮 .像这样把元件逐个顺次连接起来—— 称串联电路 .实验演示: 串联电路图 连接要点:在串联电路中,电流从电源的正极出发,依次经过开关、灯泡,最后接到电源的负极 . 实物图:电路图: 观察实验现象( 1 )观察 1 :当合上开关时,两个灯泡有什么变化? 实验( 1 )结果两灯泡都亮 观察实验现象( 2 )观察 2 :当调换开关 S 的位置时,两个灯泡有什么变化? 观察实验现象( 2 )调换开关位置后,两灯都亮 串联电路的特点1 )电流只有一条路径,通过一个元件的电流同时也通过另一个 .2 )电路中只需要一个开关,且开关的位置对电路没有影响 .[ 思考 ] 串联电路知识结构方框图 串联电路连接特点工作特点 开关的控制特点依次逐个相连,无分支 .各用电器工作有关联:任意一个用电器不工作,其他用电器均停止工作 .一只开关可控制各用电器工作,且与开关的位置无关 . SS1S2L1L2 如左图:把两只灯泡并列地接在电路中,并各自安装一个开关 . 像这样把元件并列地连接起来的电路,称并联电路 .并联电路的定义实验演示: 观察: 当断开 S2,合上 S 、 S1时,灯泡 L1、 L2有什么变化?SS1S2L1L2观察实验现象 SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果 SS1S2L1L2 再观察: 当断开开关S1,合上开关 S 、S2时,灯泡 L1、L2的变化?观察实验 SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果 并联电路的特点1 )电流有两条(或多条) 路径 .2 )各元件可以独立工作 .3 )干路的开关控制整个干 路,支路的开关只控 制本支路 .[ 思考 ] 并联电路知识结构方框图工作特点并联电路连接特点 开关的控制特点各用电器(包括跟用电器相连的开关)各自接在电路两点之间 .某一条支路断开时,其他支路上的用电器照常工作 .干路上的开关可以控制所有用电器,而支路上的开关只能控制所在支路上的用...
