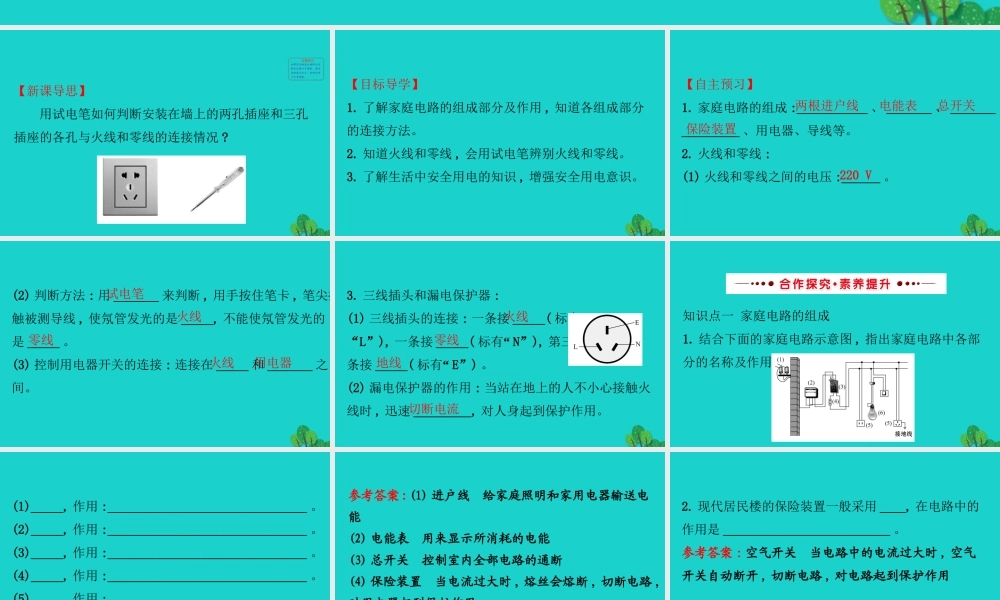

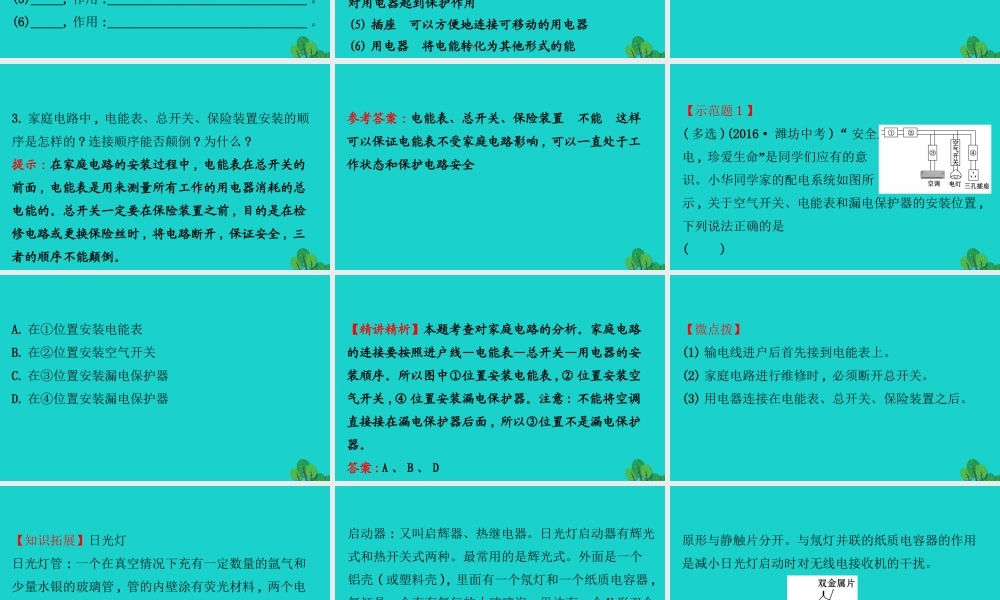

第十九章 生活用电第 1 节 家庭电路【新课导思】 用试电笔如何判断安装在墙上的两孔插座和三孔插座的各孔与火线和零线的连接情况 ?【目标导学】1. 了解家庭电路的组成部分及作用 , 知道各组成部分的连接方法。2. 知道火线和零线 , 会用试电笔辨别火线和零线。3. 了解生活中安全用电的知识 , 增强安全用电意识。 【自主预习】1. 家庭电路的组成 :___________ 、 _______ 、 _______ 、_________ 、用电器、导线等。2. 火线和零线 :(1) 火线和零线之间的电压 :______ 。两根进户线电能表总开关保险装置220 V(2) 判断方法 : 用 _______ 来判断 , 用手按住笔卡 , 笔尖接触被测导线 , 使氖管发光的是 _____, 不能使氖管发光的是 _____ 。(3) 控制用电器开关的连接 : 连接在 _____ 和 _______ 之间。试电笔火线零线火线用电器3. 三线插头和漏电保护器 :(1) 三线插头的连接 : 一条接 _____( 标有“L”), 一条接 _____(“标有 N”), 第三条接 _____(“标有 E”) 。(2) 漏电保护器的作用 : 当站在地上的人不小心接触火线时 , 迅速 _________, 对人身起到保护作用。 火线零线地线切断电流 知识点一 家庭电路的组成1. 结合下面的家庭电路示意图 , 指出家庭电路中各部分的名称及作用。(1)_____, 作用 :_______________________________ 。(2)_____, 作用 :_______________________________ 。(3)_____, 作用 :_______________________________ 。(4)_____, 作用 :_______________________________ 。(5)_____, 作用 :_______________________________ 。(6)_____, 作用 :_______________________________ 。参考答案 :(1) 进户线 给家庭照明和家用电器输送电能(2) 电能表 用来显示所消耗的电能(3) 总开关 控制室内全部电路的通断(4) 保险装置 当电流过大时 , 熔丝会熔断 , 切断电路 ,对用电器起到保护作用(5) 插座 可以方便地连接可移动的用电器(6) 用电器 将电能转化为其他形式的能2. 现代居民楼的保险装置一般采用 ____, 在电路中的作用是 __________________________ 。参考答案 : 空气开关 当电路中的电流过大时 , 空气开关自动断开 , 切断电路 , 对电路起到保护作用3. 家庭电路中 , 电能表、总开关、保险装置安装的顺序是怎样的 ? 连接顺序能否颠倒 ? 为什么 ?提示 : 在家庭电路的安装过程中 , 电能表在...
