九年级物理上册 133 电流和电流表的使用课件1 苏科版 课件VIP免费

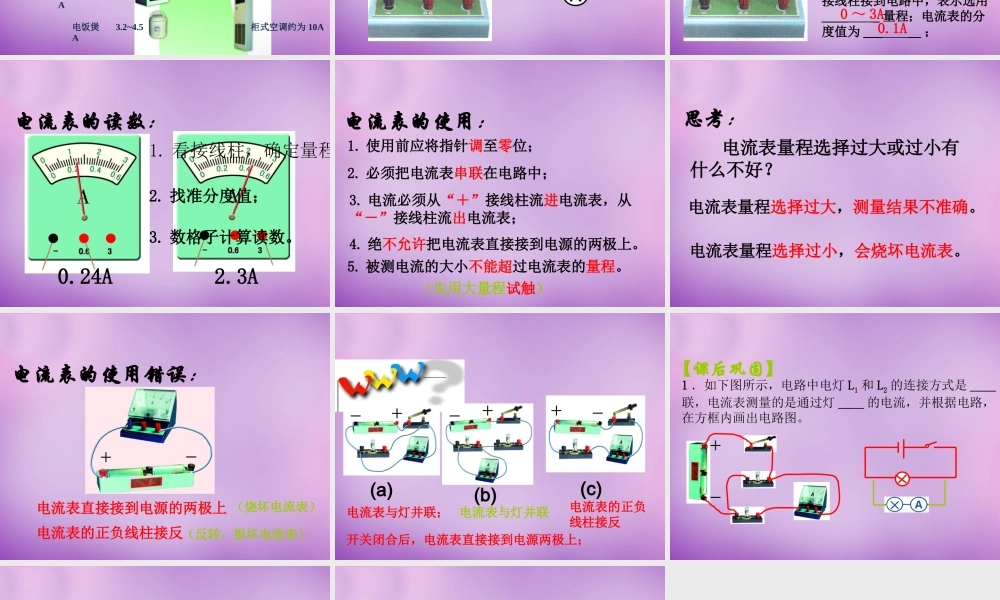

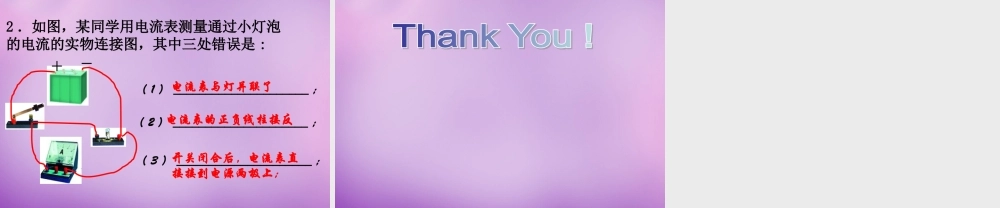

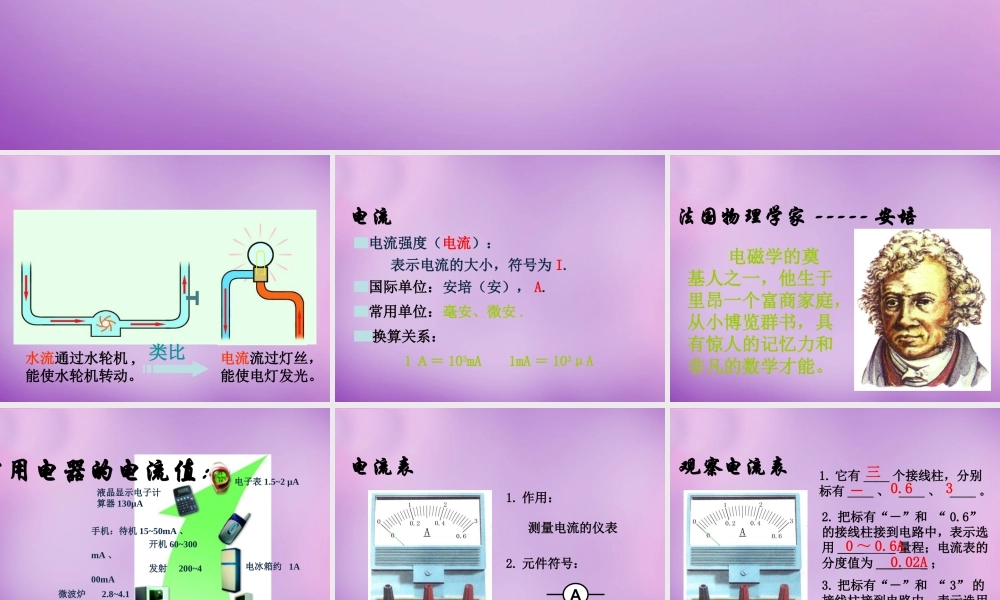

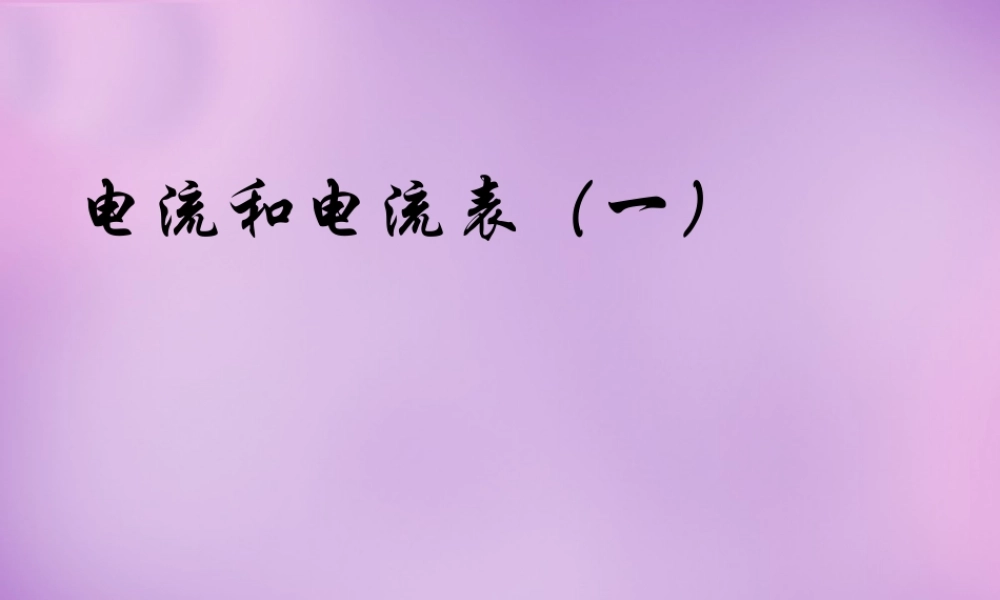

电流和电流表（一）水流通过水轮机 , 能使水轮机转动。电流流过灯丝，能使电灯发光。类比表示电流的大小，符号为 I.电流1 Ａ＝ 103mA1mA ＝ 103μA电流强度（电流）：换算关系：国际单位：常用单位：安培（安）， A.毫安、微安 .法国物理学家 ----- 安培 电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。常用电器的电流值：电冰箱约 1A柜式空调约为 10A电子表 1.5~2 μA 手机：待机 15~50mA 、 开机 60~300mA 、 发射 200~400mA液晶显示电子计算器 130µA电饭煲 3.2~4.5A微波炉 2.8~4.1A电流表1. 作用：2. 元件符号：测量电流的仪表A观察电流表1. 它有 ____ 个接线柱，分别标有 ____ 、 ____ 、 ____ 。2. 把标有“－”和 “ 0.6”的接线柱接到电路中，表示选用 ____ _ 量程；电流表的分度值为 ____ _ ；3. 把标有“－”和 “ 3” 的接线柱接到电路中，表示选用____ _ 量程；电流表的分度值为 ___ __ ；0 ～ 0.6A0.02A0 ～ 3A0.1A三－0.630.24A2.3A电流表的读数：1. 看接线柱，确定量程；2. 找准分度值；3. 数格子计算读数。电流表的使用：1. 使用前应将指针调至零位；2. 必须把电流表串联在电路中；3. 电流必须从“＋”接线柱流进电流表，从“－”接线柱流出电流表；4. 绝不允许把电流表直接接到电源的两极上。5. 被测电流的大小不能超过电流表的量程。（先用大量程试触）思考： 电流表量程选择过大或过小有什么不好？电流表量程选择过大，测量结果不准确。电流表量程选择过小，会烧坏电流表。电流表的使用错误：电流表直接接到电源的两极上＋－电流表的正负线柱接反（烧坏电流表）（反转，损坏电流表）(c)(b)(a)电流表的正负线柱接反电流表与灯并联开关闭合后，电流表直接接到电源两极上；＋＋＋－－－电流表与灯并联；【课后巩固】1 ．如下图所示，电路中电灯 L1 和 L2 的连接方式是 ____联，电流表测量的是通过灯 ____ 的电流，并根据电路，在方框内画出电路图。＋－2 ．如图，某同学用电流表测量通过小灯泡的电流的实物连接图，其中三处错误是 :－＋（ 1 ） _____________________ ；（ 2 ） _____________________ ；（ 3 ） _____________________ ；电流表的正负线柱接反电流表与灯并联了开关闭合后，电流表直接接到电源两极上；
