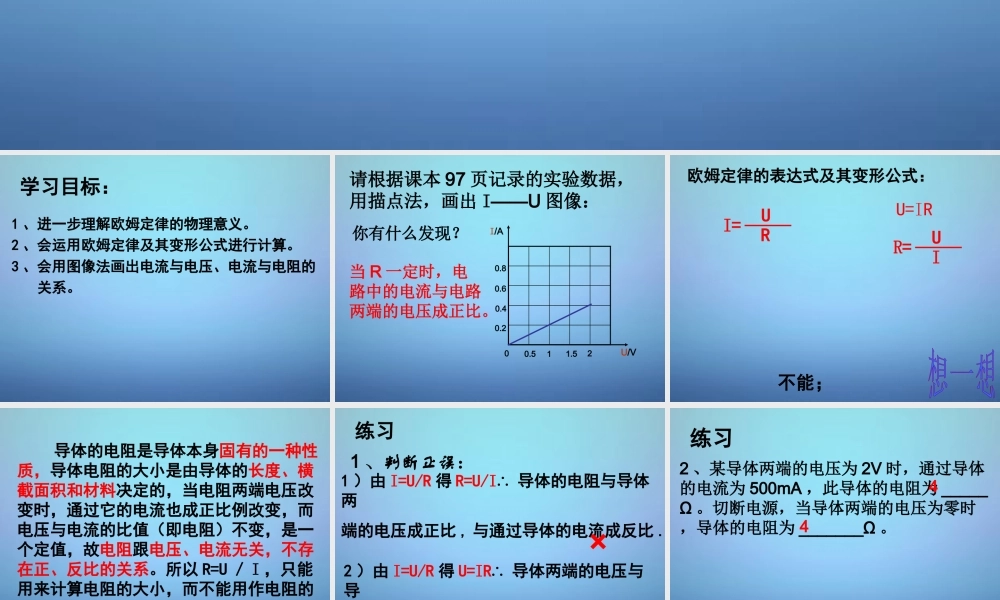

14.3 欧姆定律（二）学习目标：1 、进一步理解欧姆定律的物理意义。2 、会运用欧姆定律及其变形公式进行计算。3 、会用图像法画出电流与电压、电流与电阻的 关系。00.511.520.20.40.60.8U/VI/A请根据课本 97 页记录的实验数据，用描点法，画出 I——U 图像：你有什么发现？当 R 一定时，电路中的电流与电路两端的电压成正比。U=IR不能；欧姆定律的表达式及其变形公式：UI=RUR=I 导体的电阻是导体本身固有的一种性质，导体电阻的大小是由导体的长度、横截面积和材料决定的，当电阻两端电压改变时，通过它的电流也成正比例改变，而电压与电流的比值（即电阻）不变，是一个定值，故电阻跟电压、电流无关，不存在正、反比的关系。所以 R=U ／ I ，只能用来计算电阻的大小，而不能用作电阻的定义式 。1 ）由 I=U/R 得 R=U/I∴ 导体的电阻与导体两端的电压成正比 , 与通过导体的电流成反比 .1 、判断正误：2 ）由 I=U/R 得 U=IR∴ 导体两端的电压与导体的电阻成正比 , 与通过导体的电流成正比 .练习√×2 、某导体两端的电压为 2V 时，通过导体的电流为 500mA ，此导体的电阻为 _____Ω 。切断电源，当导体两端的电压为零时，导体的电阻为 _______Ω 。 44练习3 、如图所示电路中，当开关 S 闭合，滑片P 向右移动时，关于两表示数的变化下述正确的是 ( )A. 电流表、电压表的示数均变大B. 电流表、电压表的示数均变小C. 电流表的示数变小， 电压表的示数变大D. 电流表的示数变大， 电压表的示数变小CC4 、图为“研究电流与电阻关系”的实验电路图 .(1) 为了达到研究的目的，实验过程中必须保持 ___________________ 不变；(2) 当开关 S 闭合后，电压表的读数是 2.5 V ，电流表的读数是 0.5A ，现在将阻值为 5Ω 的电阻 R 换成阻值为 10 Ω 的电阻接入电路来进行研究，则下一步应进行的操作是_______________________________________________.例、家庭中通常使用的是交流电，当通过交流电的电流达到 50 毫安时，就会导致人体呼吸麻痹、心室颤动。假定某人身体的电阻为２千欧，算一算，通过 50 毫安电流时电压是多大？五、当堂训练：独立完成《伴你学》第 88 页 “ 达标导测” 1——4 题
