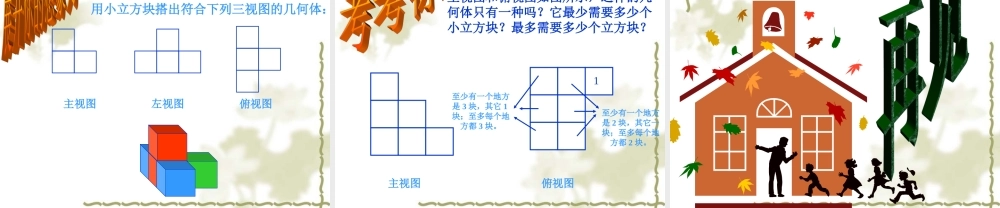

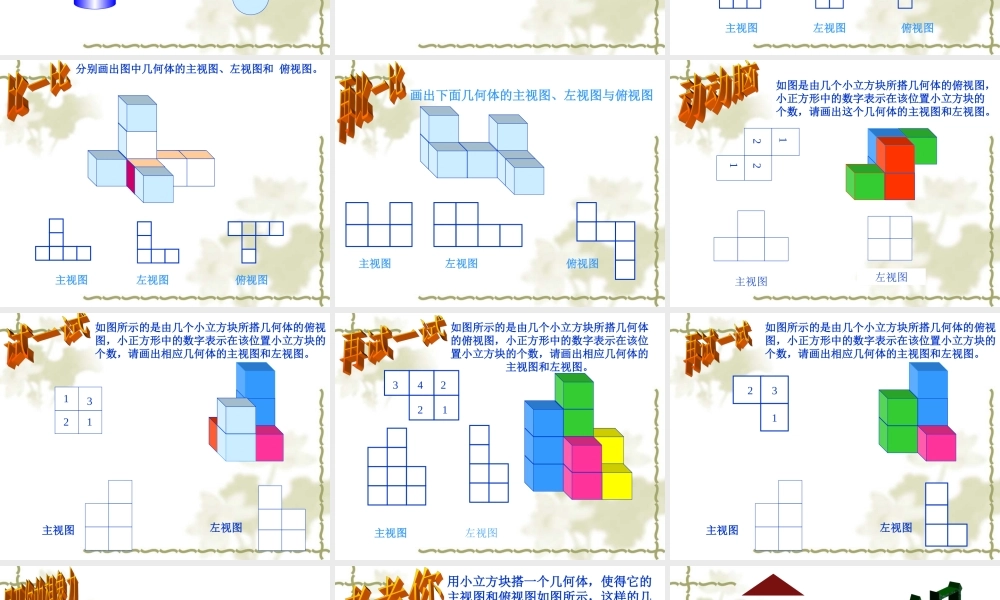

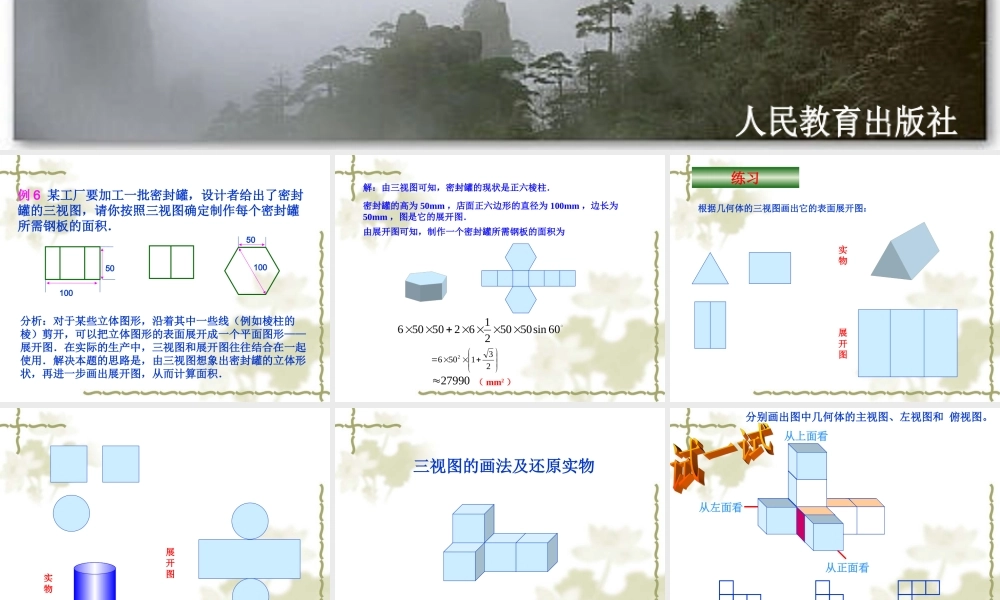

例 6 某工厂要加工一批密封罐,设计者给出了密封罐的三视图,请你按照三视图确定制作每个密封罐所需钢板的面积.分析:对于某些立体图形,沿着其中一些线(例如棱柱的棱)剪开,可以把立体图形的表面展开成一个平面图形——展开图.在实际的生产中,三视图和展开图往往结合在一起使用.解决本题的思路是,由三视图想象出密封罐的立体形状,再进一步画出展开图,从而计算面积.1005050100 解:由三视图可知,密封罐的现状是正六棱柱.密封罐的高为 50mm ,店面正六边形的直径为 100mm ,边长为50mm ,图是它的展开图.由展开图可知,制作一个密封罐所需钢板的面积为60sin5050216250506 231506227990( mm2 ) 根据几何体的三视图画出它的表面展开图:练习展开图实物 展开图实物 三视图的画法及还原实物 从上面看从左面看从正面看主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。 主视图左视图俯视图分别画出图中几何体的主视图、左视图和 俯视图。 画出下面几何体的主视图、左视图与俯视图主视图左视图俯视图 如图是由几个小立方块所搭几何体的俯视图,小正方形中的数字表示在该位置小立方块的个数,请画出这个几何体的主视图和左视图。2121主视图左视图 如图所示的是由几个小立方块所搭几何体的俯视图,小正方形中的数字表示在该位置小立方块的个数,请画出相应几何体的主视图和左视图。 1321主视图左视图 如图所示的是由几个小立方块所搭几何体的俯视图,小正方形中的数字表示在该位置小立方块的个数,请画出相应几何体的主视图和左视图。34221主视图左视图 如图所示的是由几个小立方块所搭几何体的俯视图,小正方形中的数字表示在该位置小立方块的个数,请画出相应几何体的主视图和左视图。 主视图左视图312 用小立方块搭出符合下列三视图的几何体:主视图左视图俯视图 用小立方块搭一个几何体,使得它的主视图和俯视图如图所示,这样的几何体只有一种吗?它最少需要多少个小立方块?最多需要多少个立方块?主视图俯视图1至少有一个地方是 2 块,其它一块;至多每个地方都 2 块。至少有一个地方是 3 块,其它 1块;至多每个地方都 3 块。
