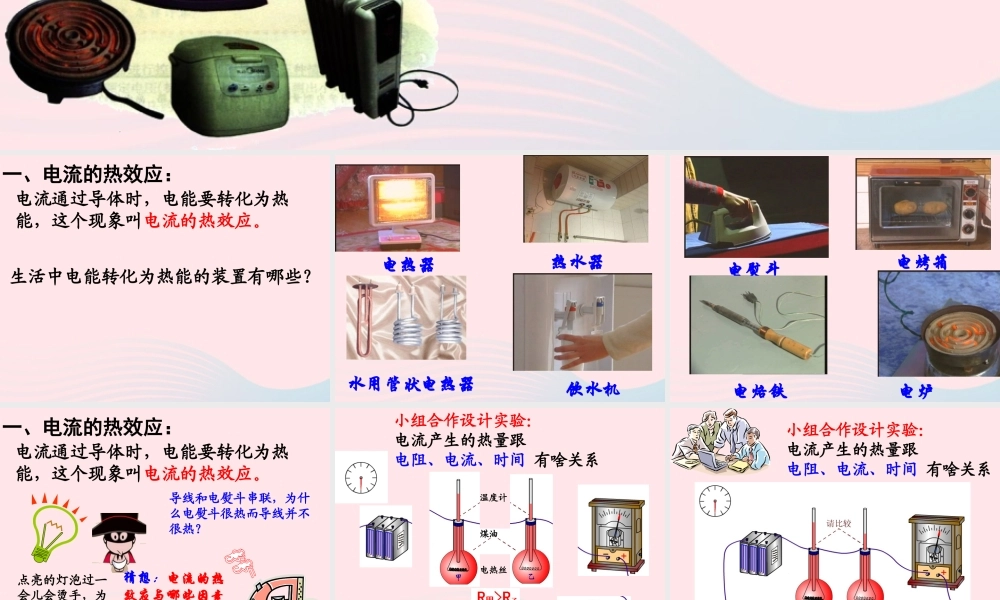

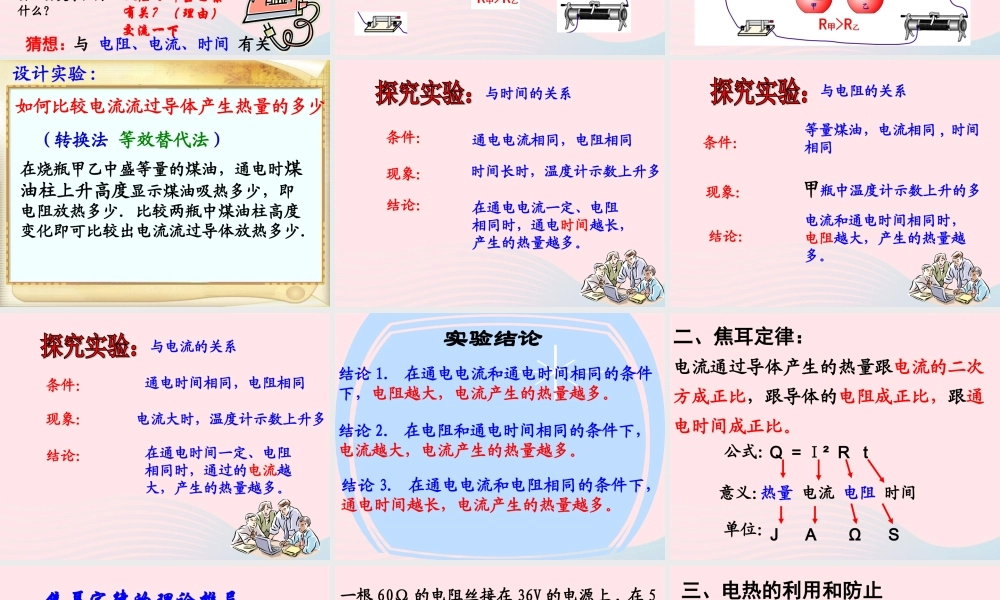

一、电流的热效应：电流通过导体时，电能要转化为热能，这个现象叫电流的热效应。生活中电能转化为热能的装置有哪些？电热器水用管状电热器热水器饮水机电熨斗电烤箱电炉电烙铁点亮的灯泡过一会儿会烫手，为什么？导线和电熨斗串联，为什么电熨斗很热而导线并不很热？一、电流的热效应：电流通过导体时，电能要转化为热能，这个现象叫电流的热效应。猜想：电流的热效应与哪些因素有关？（理由）交流一下猜想：与 电阻、电流、时间 有关小组合作设计实验：电流产生的热量跟 电阻、电流、时间 有啥关系温度计煤油电热丝小组合作设计实验：电流产生的热量跟 电阻、电流、时间 有啥关系设计实验 :如何比较电流流过导体产生热量的多少（转换法 等效替代法）在烧瓶甲乙中盛等量的煤油，通电时煤油柱上升高度显示煤油吸热多少，即电阻放热多少．比较两瓶中煤油柱高度变化即可比较出电流流过导体放热多少．条件：通电电流相同，电阻相同现象：时间长时，温度计示数上升多结论：在通电电流一定、电阻相同时，通电时间越长，产生的热量越多。与时间的关系条件：现象：结论：等量煤油，电流相同 , 时间相同甲瓶中温度计示数上升的多电流和通电时间相同时，电阻越大，产生的热量越多。与电阻的关系条件：通电时间相同，电阻相同现象：电流大时，温度计示数上升多结论：在通电时间一定、电阻相同时，通过的电流越大，产生的热量越多。与电流的关系结论 1. 在通电电流和通电时间相同的条件下，电阻越大，电流产生的热量越多。结论 2. 在电阻和通电时间相同的条件下，电流越大，电流产生的热量越多。 结论 3. 在通电电流和电阻相同的条件下，通电时间越长，电流产生的热量越多。实验结论Q = I ² R t 热量 电流 电阻 时间J A Ω S公式：意义：单位：二、焦耳定律：电流通过导体产生的热量跟电流的二次方成正比，跟导体的电阻成正比，跟通电时间成正比。焦耳定律的理论推导 电流通过导体时，如果消耗电能全部转化为热，而没有同时转化为其他形式的能量，那么，电流产生的热量 Q 就等于消耗的电能 W 。Q = W = Pt = UIt = IR×It = I2Rt适用于纯电阻电路：电饭锅、电炉子、电烙铁、电褥子等，电动机电视机不是一根 60Ω 的电阻丝接在 36V 的电源上 , 在 5min 内共产生多少热量？解：通过电阻丝的电流为：电流产生的热量为： Q=I2Rt=(0.6A)2×60Ω×5×60s=6480JUIR3660V0.6A三、电热的利用和防止 1 ...
