九年级物理上册 133电流和电流表的使用课件 苏科版 课件VIP免费

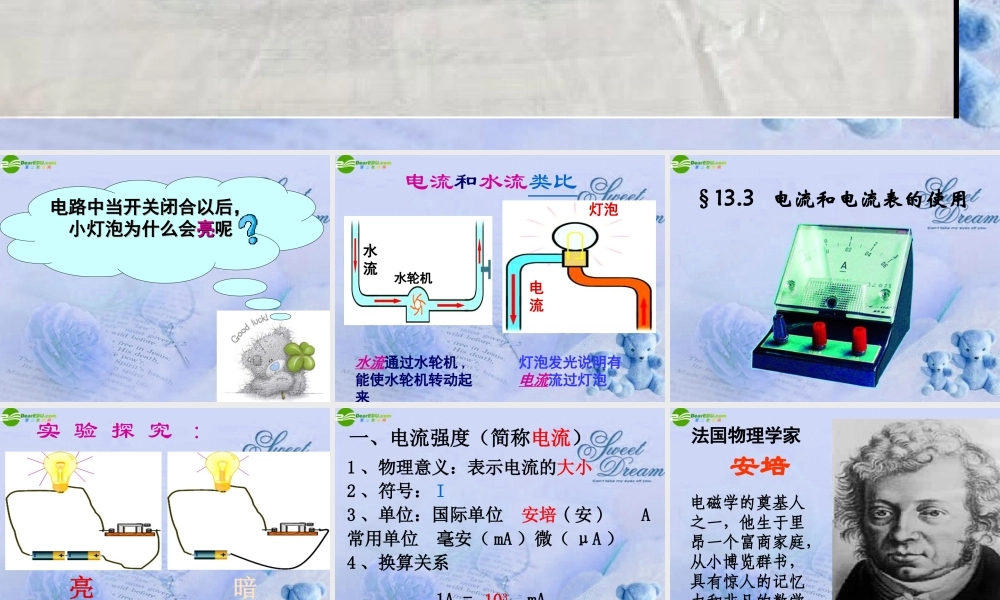

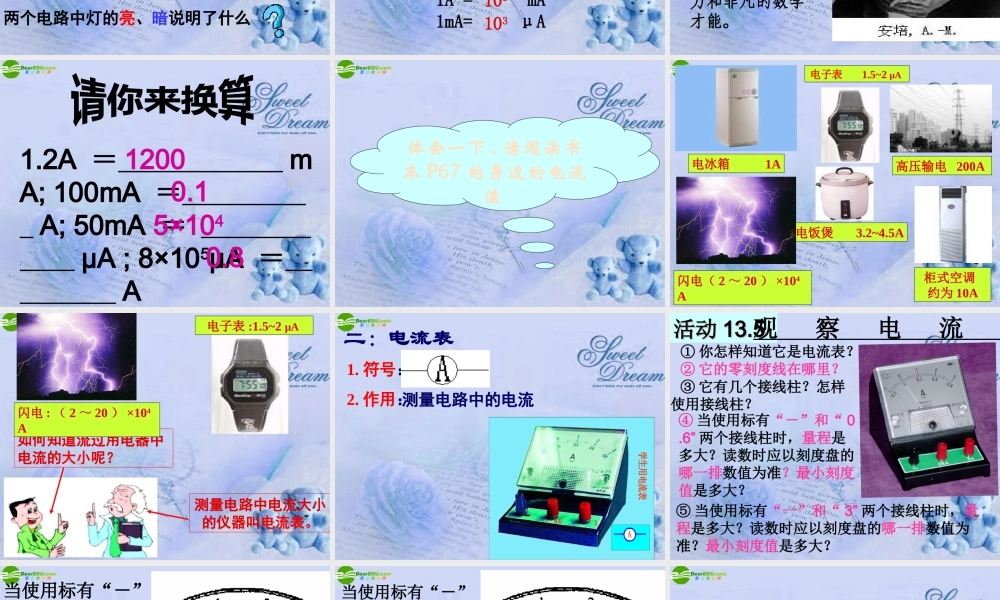

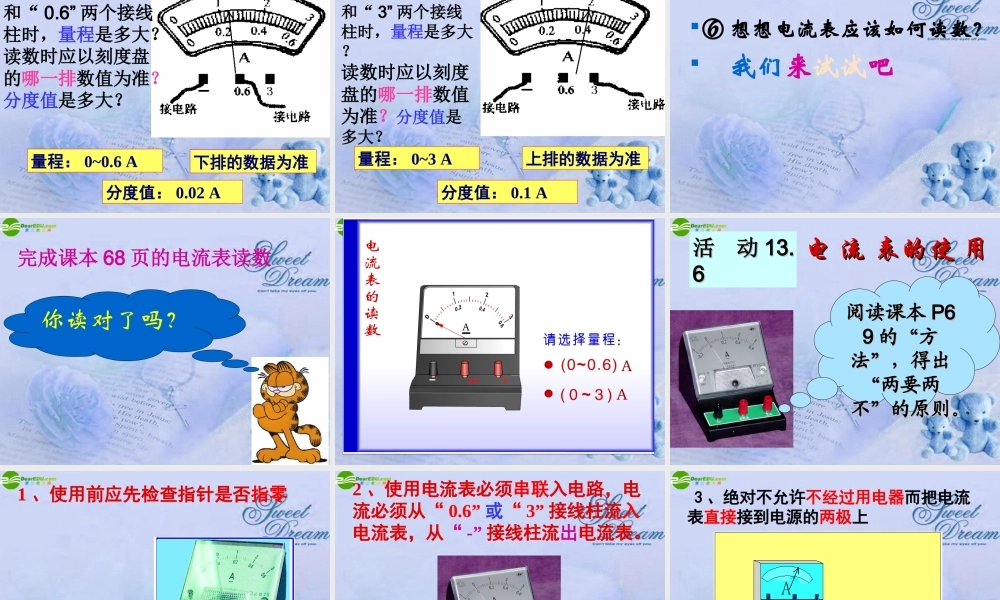

电路中当开关闭合以后，电路中当开关闭合以后，小灯泡为什么会小灯泡为什么会亮亮呢呢水轮机水流通过水轮机 ,能使水轮机转动起来灯泡发光说明有电流流过灯泡水流电流和水流类比灯泡电流§13.3 电流和电流表的使用 实 验 探 究 :亮暗两个电路中灯的亮、暗说明了什么一、电流强度（简称电流）1 、物理意义：表示电流的大小2 、符号： I3 、单位：国际单位 安培 ( 安 ) A常用单位 毫安（ mA ）微（ μA ）4 、换算关系1031A = mA 1mA= μA103法国物理学家 安培电磁学的奠基人之一，他生于里昂一个富商家庭，从小博览群书，具有惊人的记忆力和非凡的数学才能。1.2A ＝ mA; 100mA ＝ A; 50mA ＝ μA ; 8×105μA ＝ A12000.15×1040.8体会一下 , 请阅读书本 P67 的身边的电流值 闪电（ 2 ～ 20 ） ×104A电冰箱 1A电子表 1.5~2 μA 柜式空调 约为 10A电饭煲 3.2~4.5A高压输电 200A如何知道流过用电器中电流的大小呢？测量电路中电流大小的仪器叫电流表。闪电 : （ 2 ～ 20 ） ×104A电子表 :1.5~2 μA 二：电流表 1. 符号： 2. 作用：0.63学生用电流表测量电路中的电流① 你怎样知道它是电流表？② 它的零刻度线在哪里？③ 它有几个接线柱？怎样使用接线柱？活动活动 13.513.5观 察 电 流 表④ 当使用标有“－”和“ 0.6” 两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？⑤ 当使用标有“一”和“ 3” 两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？最小刻度值是多大？量程： 0~0.6 A分度值： 0.02 A当使用标有“－”和“ 0.6” 两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？分度值是多大？下排的数据为准量程： 0~3 A上排的数据为准分度值： 0.1 A当使用标有“－”和“ 3” 两个接线柱时，量程是多大？读数时应以刻度盘的哪一排数值为准？分度值是多大？⑥ 想想电流表应该如何读数？ 我们来试试吧完成课本 68 页的电流表读数你读对了吗？电 流 表的使 用电 流 表的使 用活 动活 动 13.13.66阅读课本阅读课本 P6P699 的“方的“方法”，得出法”，得出“两要两“两要两不”的原则。不”的原则。旋转调零螺丝1 、使用前应先检查指针是否指零2 、使用电流表必须串联入电路，电流必须从“ 0.6” 或“ 3” 接线柱流入电流表，从“ -” 接线柱流出电流表...
