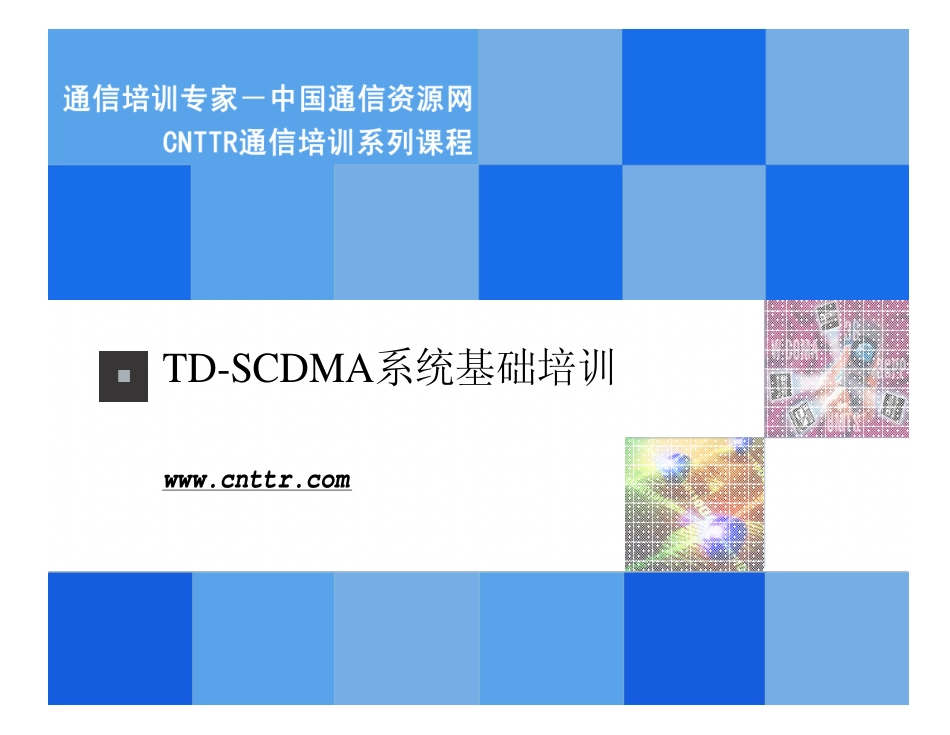

TD-SCDMA系统基础培训-From-CNTTR-comVIP专享VIP免费

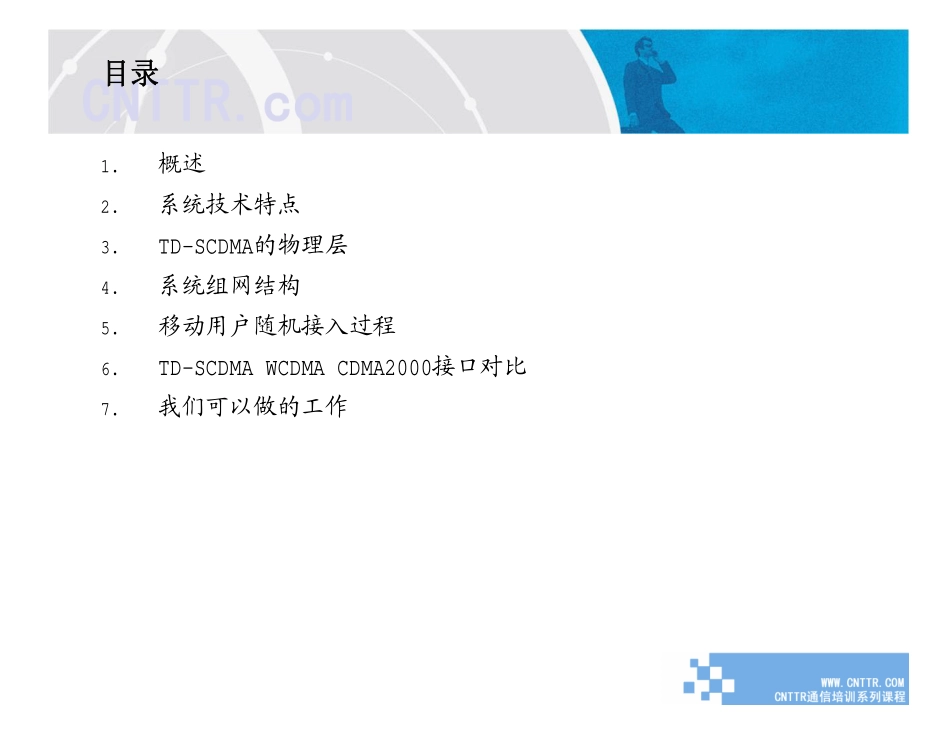

TD-SCDMA系统基础培训www.cnttr.com© 2006CNTTR. All Rights Reserved.目录1.概述2.系统技术特点3.TD-SCDMA的物理层4.系统组网结构5.移动用户随机接入过程6.TD-SCDMA WCDMA CDMA2000接口对比7.我们可以做的工作© 2006CNTTR. All Rights Reserved.一、概述q概述vTD-SCDMA（Time Division－Synchronous CDMA）是一个时分同步CDMA系统。v该系统设计综合了SCDMA/TDMA/FDMA 等多种多址方式。同时通过智能天线的应用，可以达到空分多址的目的。v该系统采用时分双工（TDD）的工作方式，即上下行使用同一载频，利用不同的时隙进行用户信息的交互。v采用的3G移动通信技术，主要体现在使用智能天线（Smart Antenna）、同步CDMA（Synchronous CDMA）、软件无线电（Software Radio）、信道的动态分配、接力切换技术、多用户检测等技术。© 2006CNTTR. All Rights Reserved.系统基本参数和特点1q 基本参数和特点v 工作频段� 可使用的工作频段：1900MHz～1920MHz；2010MHz～2025MHz。� TDD扩展频段：1880～1900 MHz；2300～2400 MHz。� 根据ITU的规定，TD-SCDMA使用2010MHz～2025MHz频率范围，信道号为：10050～10125 。v 工作带宽：15MHz，共9个载波，每5 MHz含3个载波。v 信道号:信道号和载波中心频率的对应关系：Ni=5F,其中F为载波中心频率，0.0≤F≤3276.6MHz。TDD工作频段TD－SCDMA工作频段© 2006CNTTR. All Rights Reserved.系统基本参数和特点2v载波中心频率 :2010.8 MHz、2012.4 MHz、2014.0 MHz；2015.8 MHz、2017.4 MHz、2019.0 MHz；2020.8 MHz、2022.4 MHz、2024.0 MHz。v信道带宽：1.6MHz。v信道速率：1.28Mchip/s。v扩频方式：直接扩频码分多址DS-CDMA。v扩频因子：1～16可变（上行SF可取1、2、4、8、16，下行仅取1、16）。v业务信息速率：最高2Mbit/s，速率可变。v无线帧长：10ms，每帧含2子帧，各5ms。v时隙数：每子帧含10时隙，其中7个业务时隙，3个特殊时隙。© 2006CNTTR. All Rights Reserved.系统基本参数和特点3v 天线阵： 8个圆柱形振子均匀排列，振子间距离λ/2（约7.5cm）。v 调制解调方式：QPSK。v 功率控制：开环、闭环控制；控制速率200次/s。v 基站间需要同步。v 具有测距功能，测距精度29.1m。v 覆盖区半径：0.1～12km；v 最大覆盖半径：11.25km（按目前子帧设计）。v 允许的用户移动速度可达250km/h以上。© 2006CNTTR. All Rights Reserved.TD-SCDMA系统优...
