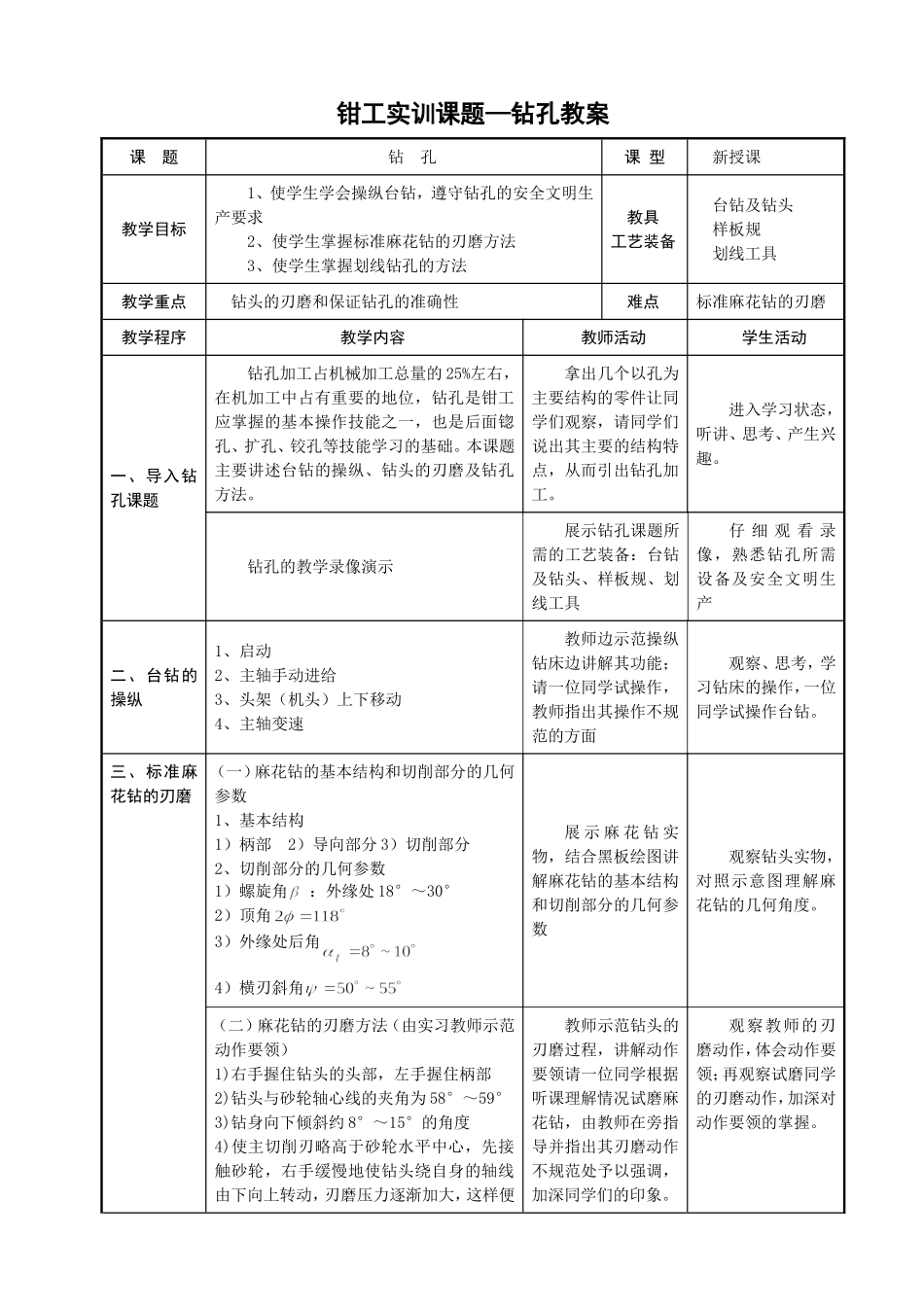

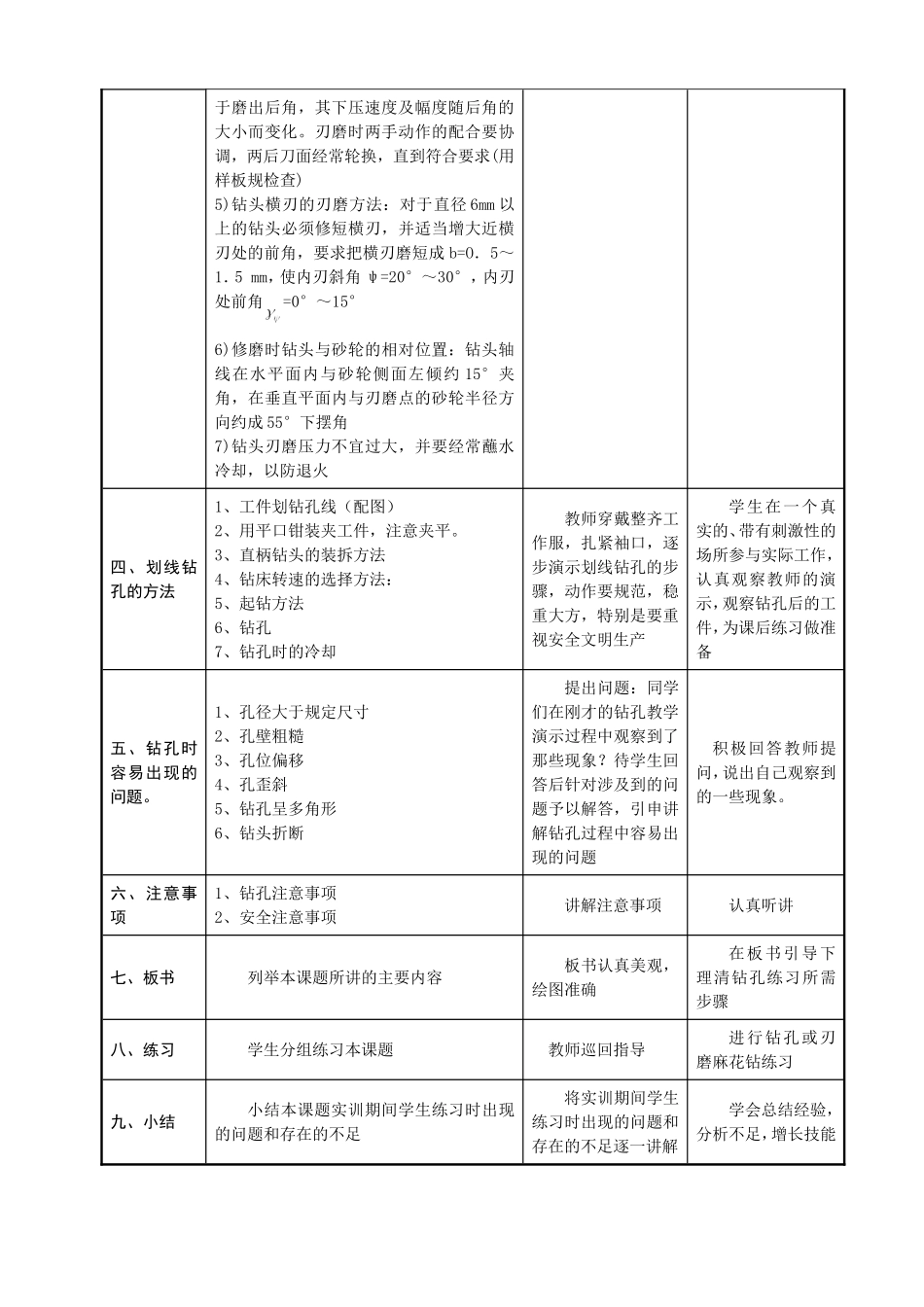

钳工实训课题—钻孔教案课 题钻 孔课 型新授课教学目标1、使学生学会操纵台钻，遵守钻孔的安全文明生产要求2、使学生掌握标准麻花钻的刃磨方法3、使学生掌握划线钻孔的方法教具工艺装备台钻及钻头样板规划线工具教学重点钻头的刃磨和保证钻孔的准确性难点标准麻花钻的刃磨教学程序教学内容教师活动学生活动一、导入钻孔课题钻孔加工占机械加工总量的 25%左右，在机加工中占有重要的地位，钻孔是钳工应掌握的基本操作技能之一，也是后面锪孔、扩孔、铰孔等技能学习的基础。本课题主要讲述台钻的操纵、钻头的刃磨及钻孔方法。拿出几个以孔为主要结构的零件让同学们观察，请同学们说出其主要的结构特点，从而引出钻孔加工。进入学习状态，听讲、思考、产生兴趣。钻孔的教学录像演示展示钻孔课题所需的工艺装备：台钻及钻头、样板规、划线工具仔 细 观 看 录像，熟悉钻孔所需设备及安全文明生产二、台钻的操纵1、启动2、主轴手动进给3、头架（机头）上下移动4、主轴变速教师边示范操纵钻床边讲解其功能；请一位同学试操作，教师指出其操作不规范的方面观察、思考，学习钻床的操作，一位同学试操作台钻。三、标准麻花钻的刃磨（一）麻花钻的基本结构和切削部分的几何参数1、基本结构 1）柄部 2）导向部分 3）切削部分2、切削部分的几何参数1）螺旋角 ：外缘处 18°～30°2）顶角3）外缘处后角4）横刃斜角展 示 麻 花 钻 实物，结合黑板绘图讲解麻花钻的基本结构和切削部分的几何参数观察钻头实物，对照示意图理解麻花钻的几何角度。（二）麻花钻的刃磨方法（由实习教师示范动作要领）1)右手握住钻头的头部，左手握住柄部2)钻头与砂轮轴心线的夹角为 58°～59°3)钻身向下倾斜约 8°～15°的角度4)使主切削刃略高于砂轮水平中心，先接触砂轮，右手缓慢地使钻头绕自身的轴线由下向上转动，刃磨压力逐渐加大，这样便教师示范钻头的刃磨过程，讲解动作要领请一位同学根据听课理解情况试磨麻花钻，由教师在旁指导并指出其刃磨动作不规范处予以强调，加深同学们的印象。观察教师的刃磨动作，体会动作要领；再观察试磨同学的刃磨动作，加深对动作要领的掌握。于磨出后角，其下压速度及幅度随后角的大小而变化。刃磨时两手动作的配合要协调，两后刀面经常轮换，直到符合要求(用样板规检查)5)钻头横刃的刃磨方法：对于直径 6mm 以上的钻头必须修短横刃，并适当增大近横刃处的前角，要求把横刃磨短成 b=O．5～1．5 mm，使内刃斜角 ψ=20...
