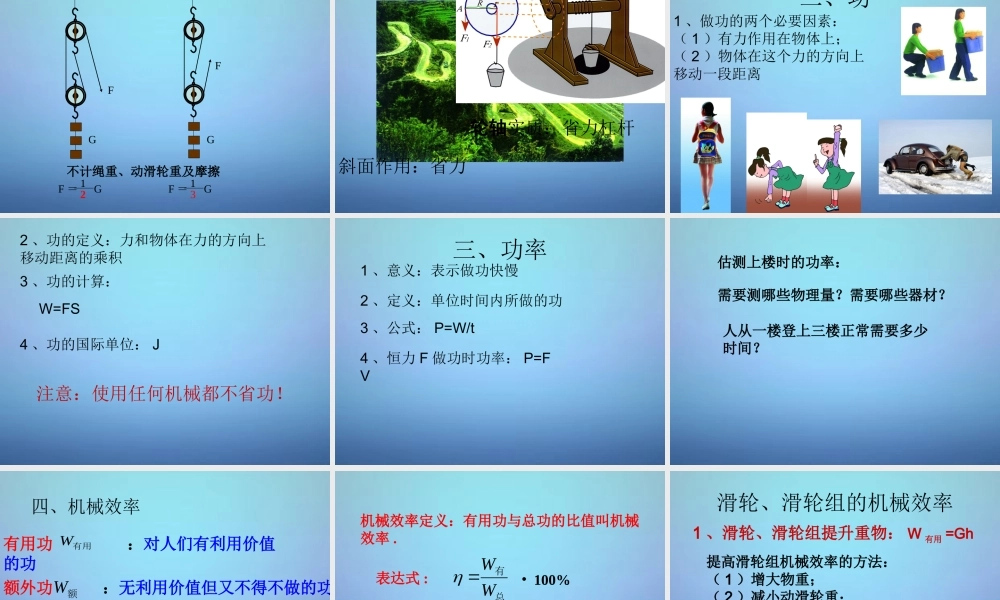

十一章 简单机械和功复习学习目标：1 、回忆并掌握简单机械的特点及作用2 、会用杠杆平衡条件解题3 、知道做功的两个要素4 、知道功率的意义、会用功率公式解题5 、理解总功、有用功、额外功及相互关系6 、会运用机械效率公式解题自学指导：• 请同学们回顾本章的知识点，同桌之间互背互查 . 5 分钟后看谁回答的又快又好 !一、简单机械（一）杠杆• 1 、杠杆五要素支点动力： F1阻力： F2动力臂： L1阻力臂： L2（注意点：支点一定在杠杆上！ ）2 、作力臂的方法1. 找支点2. 沿动力和阻力的方向画出力的作用线，3. 从支点作这些力的作用线的垂线。这个垂线就是力臂。F1F2L2L1例 1 、如图所示、杠杆 OA 在力 F1 、 F2的作用下处于静止状态， L2 是 F2 的力臂，请在图中画出力 F1 的力臂 L1 和力 F2.FIL2OL1F2注意：由于 L1>L2, 杠杆平衡，所以 F1 阻力臂 , （省力、费距离） (2) 等臂杠杆 动力臂 = 阻力臂 , 4 、杠杆分类 :例 2 、如图所示的工具中，使用时属于费力杠杆的是 ( )例 3 、图 4 是一种垃圾夹的结构示意图 . 拉绳的一端固定在手把上，另一端穿过空心管杆后与两夹爪的一端相连接 . 当用力捏手把时，夹爪在拉绳的作用下可夹持物体，同时弹簧被压缩；当松开手把时，夹爪在弹簧的作用下恢复原状 . 在使用过程中，手把和夹爪分别是•A ．省力杠杆 费力杠杆 B ．费力杠杆 省力杠杆 •C ．省力杠杆 省力杠杆 D ．费力杠杆 费力杠杆（二）滑轮、滑轮组定滑轮：特点：（ 1 ）不能省力，没有摩擦时 F=G 物（ 2 ）不省距离 SF=h 物实质：等臂杠杆作用：改变施力方向GF1F2F3动滑轮作用：省力，不计摩擦时， F=1/2 （ G 动 +G 物）特点：费距离 SF=2h 物实质：动力臂等于阻力臂两 倍的杠杆滑轮组的特点及作用：既可省力，又可改变施力的...
