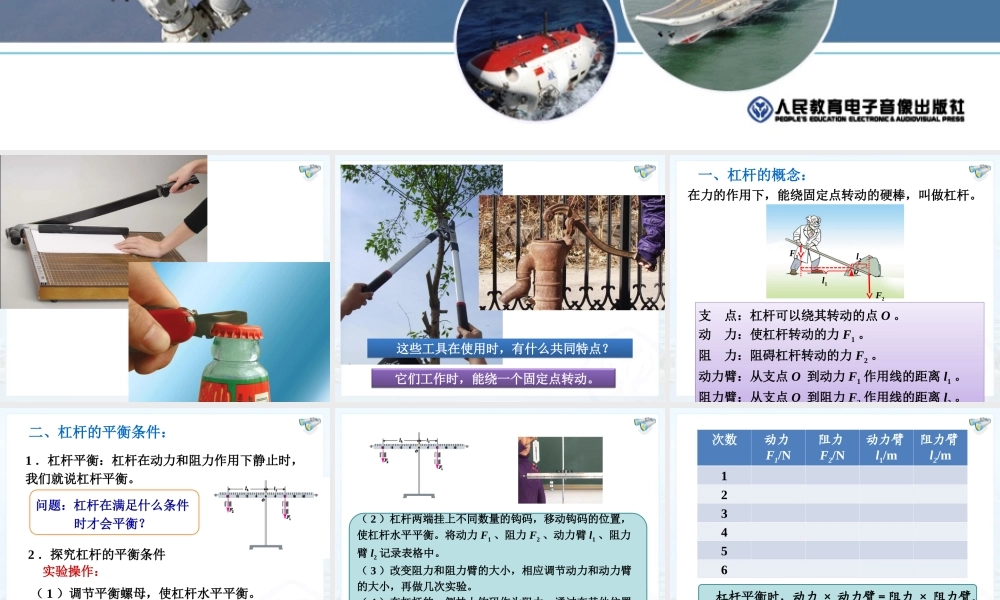

第十二章 第１节 杠杆 这些工具在使用时，有什么共同特点？ 这些工具在使用时，有什么共同特点？ 它们工作时，能绕一个固定点转动。在力的作用下，能绕固定点转动的硬棒，叫做杠杆。一、杠杆的概念：支 点：杠杆可以绕其转动的点 O 。动 力：使杠杆转动的力 F1 。阻 力：阻碍杠杆转动的力 F2 。动力臂：从支点 O 到动力 F1 作用线的距离 l1 。阻力臂：从支点 O 到阻力 F2 作用线的距离 l2 。F1F2l1o支 点：杠杆可以绕其转动的点 O 。动 力：使杠杆转动的力 F1 。阻 力：阻碍杠杆转动的力 F2 。动力臂：从支点 O 到动力 F1 作用线的距离 l1 。阻力臂：从支点 O 到阻力 F2 作用线的距离 l2 。支 点：杠杆可以绕其转动的点 O 。动 力：使杠杆转动的力 F1 。阻 力：阻碍杠杆转动的力 F2 。动力臂：从支点 O 到动力 F1 作用线的距离 l1 。阻力臂：从支点 O 到阻力 F2 作用线的距离 l2 。l2二、杠杆的平衡条件：2 ．探究杠杆的平衡条件 1 ．杠杆平衡：杠杆在动力和阻力作用下静止时，我们就说杠杆平衡。保证力臂沿杠杆，便于测量。 问题：杠杆在满足什么条件时才会平衡？实验操作：（ 1 ）调节平衡螺母，使杠杆水平平衡。问题：为什么要调节杠杆在水平位置平衡？（ 2 ）杠杆两端挂上不同数量的钩码，移动钩码的位置，使杠杆水平平衡。将动力 F1 、阻力 F2 、动力臂 l1 、阻力臂 l2 记录表格中。（ 3 ）改变阻力和阻力臂的大小，相应调节动力和动力臂的大小，再做几次实验。 （ 4 ）在杠杆的一侧挂上钩码作为阻力，通过在其他位置上用弹簧测力计拉住杠杆的办法使杠杆平衡。将动力 F1 、阻力 F2 、动力臂 l1 、阻力臂 l2 记录表格中。 杠杆平衡时，动力 × 动力臂 = 阻力 × 阻力臂。次数动力F1/N阻力F2/N动力臂l1/m阻力臂l2/m1234561 122F lF l 3 ．练习l1 ＝ 3l2 ， F1 是 F2 的＿＿＿倍。F1:F2 ＝ 2:5 ， l1:l2 ＝＿＿＿＿。l1:l2 ＝ 4:3 ， F2 ＝ 60 N ， F1 ＝＿＿＿。F1 ＝ 15 N ， F2 ＝ 75 N ， l1 ＝ 15 cm ， l2 ＝＿＿＿。三、生活中的杠杆：请仔细观察，利用撬棒撬石头时，它的动力臂和阻力臂，哪个更长呢？我们在使用时，是省力了？还是费力了呢？F1F2l1l2o 1 ．省力杠杆： 动力臂大于阻力臂，动力小于阻力。在生活中，你还发现了哪些工具是省力杠杆？ 我们在使用省力杠杆时，得...
