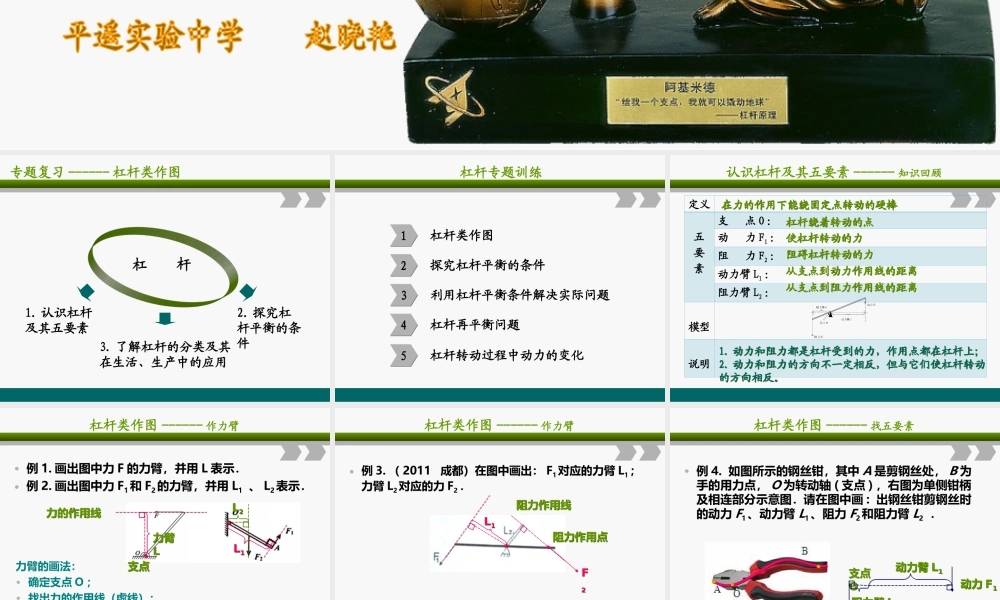

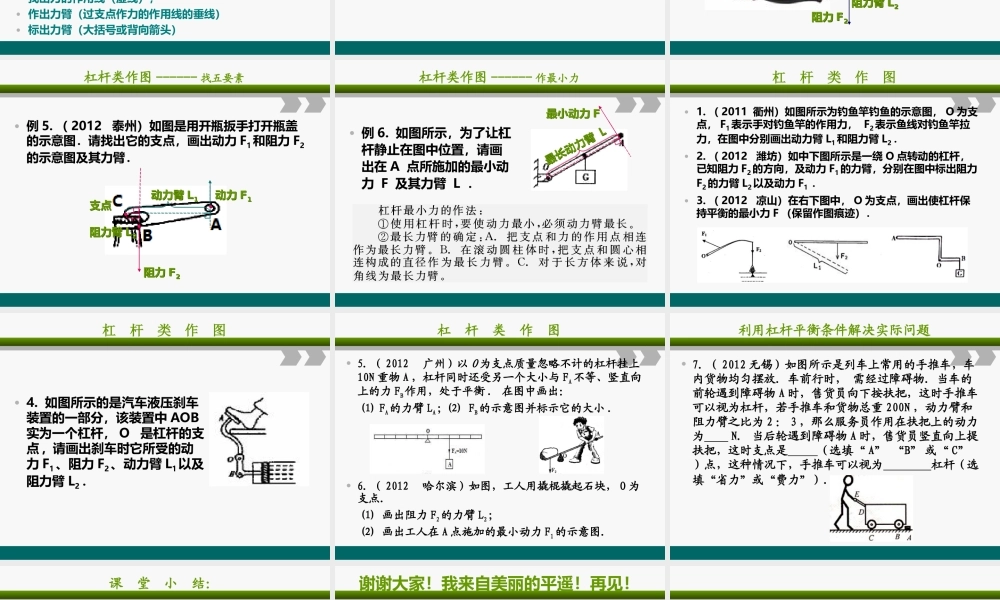

专题复习 ------ 杠杆类作图杠 杆2. 探究杠杆平衡的条件3. 了解杠杆的分类及其在生活、生产中的应用1. 认识杠杆及其五要素 杠杆类作图杠杆专题训练11 探究杠杆平衡的条件22 利用杠杆平衡条件解决实际问题33 杠杆再平衡问题44 杠杆转动过程中动力的变化55认识杠杆及其五要素 ------ 知识回顾定义五要素支 点 O ：动 力 F1 ：阻 力 F2 ：动力臂 L1 ：阻力臂 L2 ：模型说明在力的作用下能绕固定点转动的硬棒 在力的作用下能绕固定点转动的硬棒 使杠杆转动的力 使杠杆转动的力 阻碍杠杆转动的力 阻碍杠杆转动的力 从支点到动力作用线的距离 从支点到动力作用线的距离 从支点到阻力作用线的距离 从支点到阻力作用线的距离 杠杆绕着转动的点 杠杆绕着转动的点 1. 动力和阻力都是杠杆受到的力，作用点都在杠杆上；2. 动力和阻力的方向不一定相反，但与它们使杠杆转动的方向相反。1. 动力和阻力都是杠杆受到的力，作用点都在杠杆上；2. 动力和阻力的方向不一定相反，但与它们使杠杆转动的方向相反。杠杆类作图 ------ 作力臂• 例 1. 画出图中力 F 的力臂，并用 L 表示．• 例 2. 画出图中力 F1和 F2的力臂，并用 L1 、 L2表示．支点支点力的作用线力的作用线力臂L力臂L力臂的画法：• 确定支点 O ；• 找出力的作用线（虚线）；• 作出力臂（过支点作力的作用线的垂线）• 标出力臂（大括号或背向箭头）L1L1L2L2杠杆类作图 ------ 作力臂• 例 3. （ 2011 成都）在图中画出： F1对应的力臂 L1；力臂 L2对应的力 F2．L1L1阻力作用点阻力作用点F2F2阻力作用线阻力作用线杠杆类作图 ------ 找五要素• 例 4. 如图所示的钢丝钳，其中 A 是剪钢丝处， B 为手的用力点， O 为转动轴 ( 支点 ) ，右图为单侧钳柄及相连部分示意图．请在图中画 : 出钢丝钳剪钢丝时的动力 F1、动力臂 L1、阻力 F2和阻力臂 L2 ．支点O支点O动力 F1动力 F1阻力臂 L2阻力臂 L2阻力 F2阻力 F2动力臂 L1动力臂 L1杠杆类作图 ------ 找五要素• 例 5. （ 2012 泰州）如图是用开瓶扳手打开瓶盖的示意图．请找出它的支点，画出动力 F1和阻力 F2的示意图及其力臂．支点支点动力 F1动力 F1动力臂 L1动力臂 L1阻力 F2阻力 F2阻力臂 L2阻力臂 L2杠杆类作图 ------ 作最小力• 例 6. 如图所示，为了让杠杆静止在图中位置，请画出在 A 点所施加的最小动力 F...
