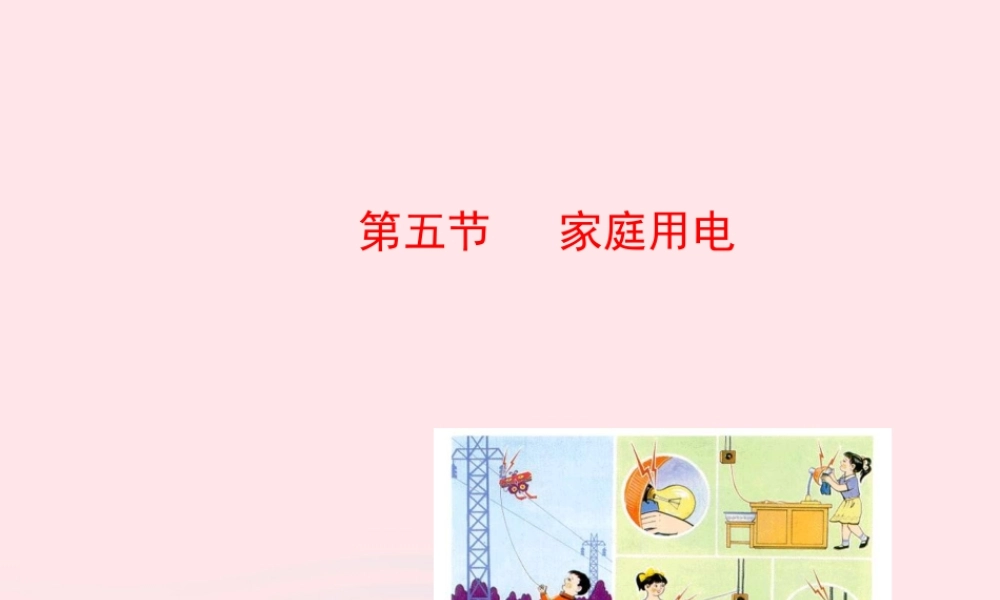

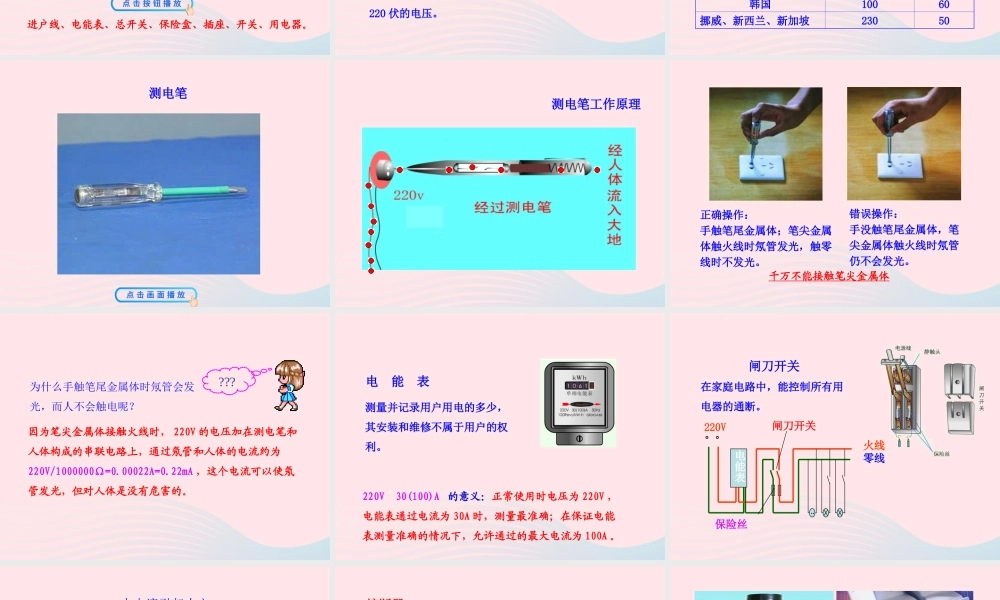

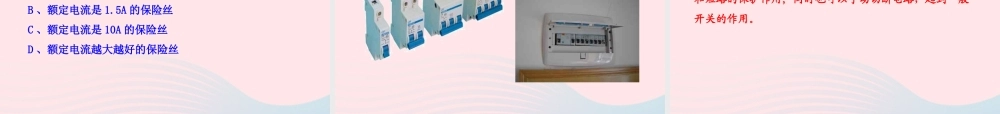

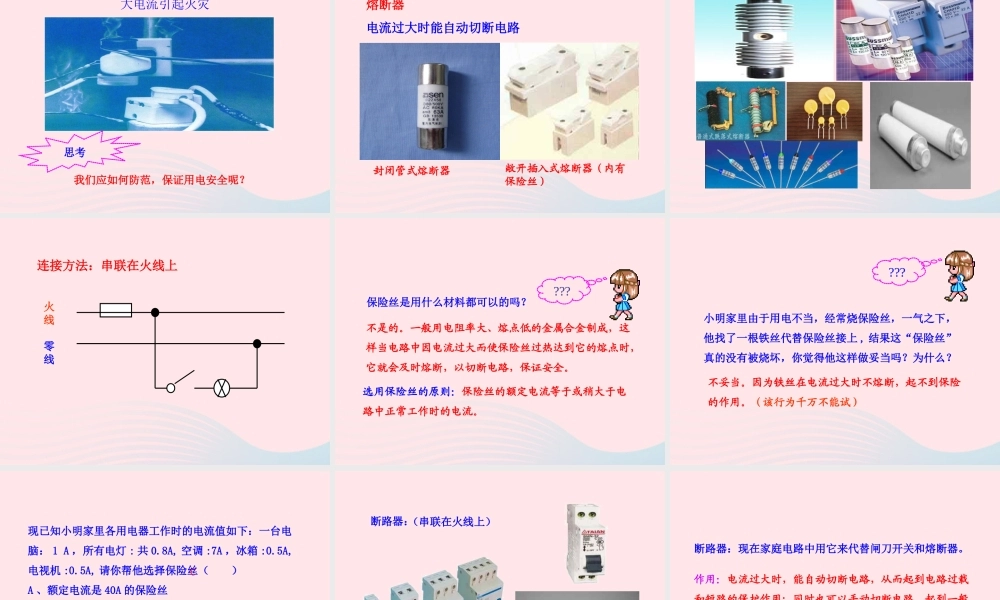

第五节 家庭用电1. 了解家庭电路的组成及连接方式。2. 知道总电流过大的原因、危害。3. 知道家庭电路的保护。4. 知道安全用电常识。讨论要安装家庭电路 , 你该准备些什么材料呢 ?活动 1 ：了解家庭电路的组成和连接方式。进户线、电能表、总开关、保险盒、插座、开关、用电器。火线零线进户线： 我是家庭电路中的电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和地之间有 220 伏的电压，零线和地之间没有电压，火线和零线之间有220 伏的电压。家庭电路中“家庭成员”的自我介绍：国家电压／ V频率／ Hz美国、加拿大12050日本11050 ， 60英国、澳大利亚24050 法国、德国、意大利、奥地利、西班牙、希腊、荷兰、中国、泰国 22050俄罗斯、瑞典120 ， 127 ， 22050韩国10060挪威、新西兰、新加坡 23050部分国家市电电压和频率测电笔测电笔工作原理错误操作：手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。正确操作：手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。千万不能接触笔尖金属体为什么手触笔尾金属体时氖管会发光，而人不会触电呢？???因为笔尖金属体接触火线时， 220V 的电压加在测电笔和人体构成的串联电路上，通过氖管和人体的电流约为220V/1000000Ω=0.00022A=0.22mA ，这个电流可以使氖管发光，但对人体是没有危害的。电 能 表220V 30(100)A 的意义：正常使用时电压为 220V ，电能表通过电流为 30A 时，测量最准确；在保证电能表测量准确的情况下，允许通过的最大电流为 100A 。测量并记录用户用电的多少，其安装和维修不属于用户的权利。闸刀开关在家庭电路中，能控制所有用电器的通断。220V。。火线零线电能表保险丝闸刀开关..大电流引起火灾思考我们应如何防范，保证用电安全呢？熔断器 电流过大时能自动切断电路 封闭管式熔断器敞开插入式熔断器（内有保险丝）连接方法：串联在火线上火线零线保险丝是用什么材料都可以的吗？不是的。一般用电阻率大、熔点低的金属合金制成，这样当电路中因电流过大而使保险丝过热达到它的熔点时，它就会及时熔断，以切断电路，保证安全。选用保险丝的原则：保险丝的额定电流等于或稍大于电路中正常工作时的电流。???小明家里由于用电不当，经常烧保险丝，一气之下，他找了一根铁丝代替保险丝接上 , 结果这“保险丝”真的没有被烧坏，你觉得他这样做妥当吗？为什么？不妥当。因为铁丝在电流过大时不熔断...
