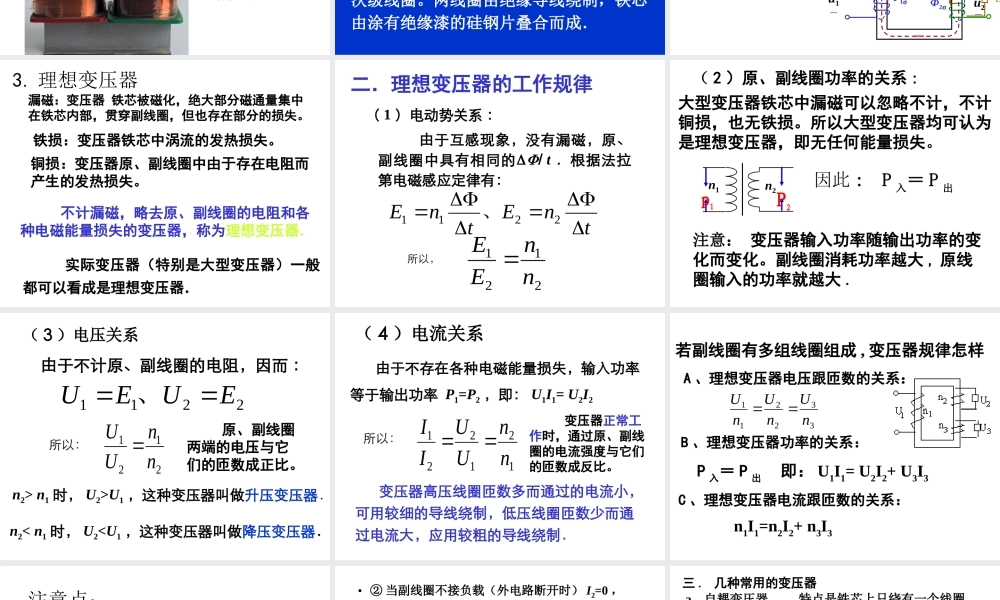

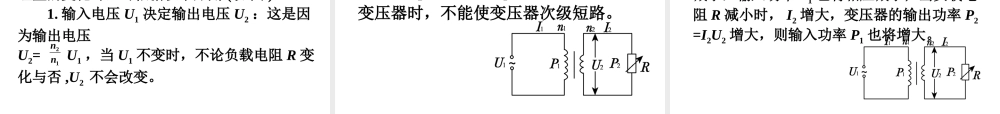

变 压 器景泰二中高二物理备课组 肖涛 各种用电器的额定工作电压可以各不相同，各种发电机的输出电压相差很大，为了适应各种不同的需要，就必须能够改变电压。在交流电路中的变压器就是起这种作用的。 变压器是能够改变交流电压的一种设备． 升压变压器S9 型配电变压器（ 10kV ） 1. 构造： 主要由闭合铁芯、原线圈和副线圈组成。一、变压器 变压器是可以用来改变交流电压和电流大小的一种设备。 跟电源连接的线圈叫原线圈，也叫初级线圈，跟负载连接的线圈叫副线圈，也叫次级线圈。两线圈由绝缘导线绕制，铁芯由涂有绝缘漆的硅钢片叠合而成．U1n1n2U2n1n2变压器符号 : 示意图 +u1－i1ZLi2ΦΦ1σΦ2σ+u2－2 ．变压器的工作原理 : 变压器原、副线圈有共同的铁芯，穿过它们的磁通量和磁通量的变化时刻都相同，由于原、副线圈中有交变电流而发生了互感现象，使电能可以通过交变磁场从原线圈到达副线圈 。 3. 理想变压器 漏磁：变压器 铁芯被磁化，绝大部分磁通量集中在铁芯内部，贯穿副线圈，但也存在部分的损失。铁损：变压器铁芯中涡流的发热损失。铜损：变压器原、副线圈中由于存在电阻而产生的发热损失。 实际变压器（特别是大型变压器）一般都可以看成是理想变压器． 不计漏磁，略去原、副线圈的电阻和各种电磁能量损失的变压器，称为理想变压器． 二．理想变压器的工作规律 （ 1 ）电动势关系 ： 由于互感现象，没有漏磁，原、副线圈中具有相同的 t ．根据法拉第电磁感应定律有：tnEtnE2211、2121nnEE 所以， 大型变压器铁芯中漏磁可以忽略不计，不计铜损，也无铁损。所以大型变压器均可认为是理想变压器，即无任何能量损失。 因此 : P 入＝ P 出 （ 2 ）原、副线圈功率的关系 :注意： 变压器输入功率随输出功率的变化而变化。副线圈消耗功率越大 , 原线圈输入的功率就越大 .n1n2p1P2 （ 3 ）电压关系 由于不计原、副线圈的电阻，因而 ：2211EUEU 、2121nnUU 所以：n2> n1 时， U2>U1 ，这种变压器叫做升压变压器． n2< n1 时， U2
