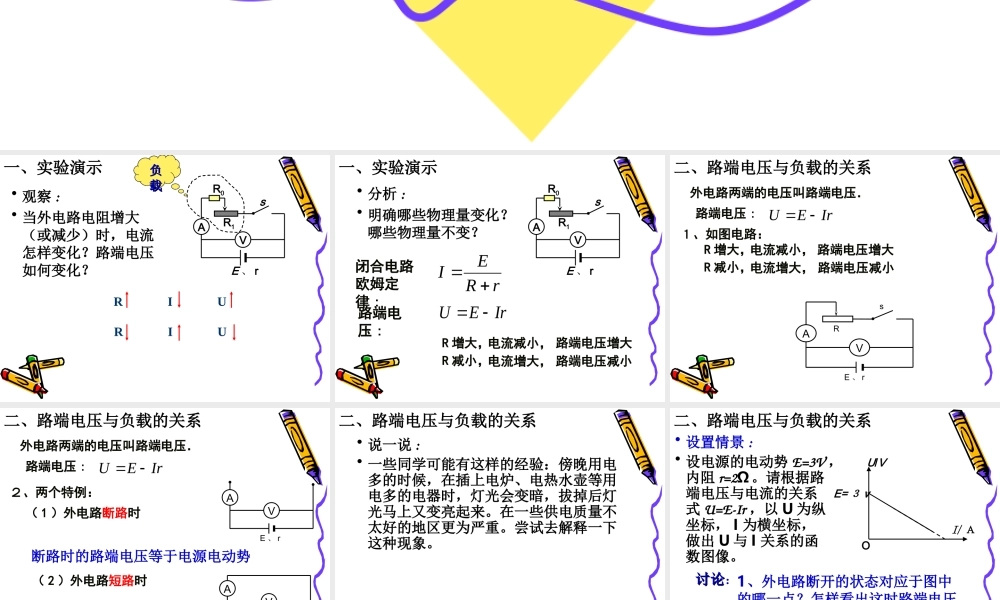

2.72.7 闭合电路欧姆定律闭合电路欧姆定律（第二课时）（第二课时）路端电压跟负载的关系• 观察 :• 当外电路电阻增大（或减少）时，电流怎样变化？路端电压如何变化？E 、 rsR1AVR0一、实验演示R I UR I U负负载载负负载载负负载载• 分析 :• 明确哪些物理量变化？哪些物理量不变？E 、 rsR1AVR0一、实验演示路端电压 :IrEUrREI闭合电路欧姆定律 :R 增大，R 减小，电流减小， 路端电压增大电流增大， 路端电压减小二、路端电压与负载的关系 外电路两端的电压叫路端电压．１、如图电路：R 增大，R 减小，路端电压 :IrEU电流减小， 路端电压增大电流增大， 路端电压减小E 、 rsRAV二、路端电压与负载的关系 外电路两端的电压叫路端电压．路端电压 :IrEU２、两个特例：（ 2 ）外电路短路时/00RIE rU端，，0RIE 端，，U（ 1 ）外电路断路时E 、 rAVE 、 rAV断路时的路端电压等于电源电动势二、路端电压与负载的关系• 说一说 :• 一些同学可能有这样的经验：傍晚用电多的时候，在插上电炉、电热水壶等用电多的电器时，灯光会变暗，拔掉后灯光马上又变亮起来。在一些供电质量不太好的地区更为严重。尝试去解释一下这种现象。二、路端电压与负载的关系• 设置情景 :• 设电源的电动势 E=3V ，内阻 r=2Ω。请根据路端电压与电流的关系式 U=E-Ir ，以 U 为纵坐标， I 为横坐标，做出 U 与 I 关系的函数图像。U/VI/ ＡO讨论讨论：1、外电路断开的状态对应于图中的哪一点？怎样看出这时路端电压与电动势的关系？E= ３ v二、路端电压与负载的关系• 设置情景 :• 设电源的电动势 E=3V ，内阻 r=2Ω。请根据路端电压与电流的关系式 U=E-Ir ，以 U 为纵坐标， I 为横坐标，做出 U 与 I 关系的函数图像。U/VI/ ＡOE= ３ v讨论讨论：2、电动势 E 的大小对图像有什么影响？在纵轴上的截距表示电源的电动势 E ． 二、路端电压与负载的关系• 设置情景 :• 设电源的电动势 E=3V ，内阻 r=2Ω。请根据路端电压与电流的关系式 U=E-Ir ，以 U 为纵坐标， I 为横坐标，做出 U 与 I 关系的函数图像。U/VI/ ＡOE= ３ vI 短＝１ . ５Ａ讨论讨论：3、电源短路的状态对应于图中哪一点？怎么样读出这时电流大小？rEI/短在横轴上的截距表示电源的短路电流二、路端电压与负载的关系• 设置情景 :• 设电源的电动势 E=3V ...
