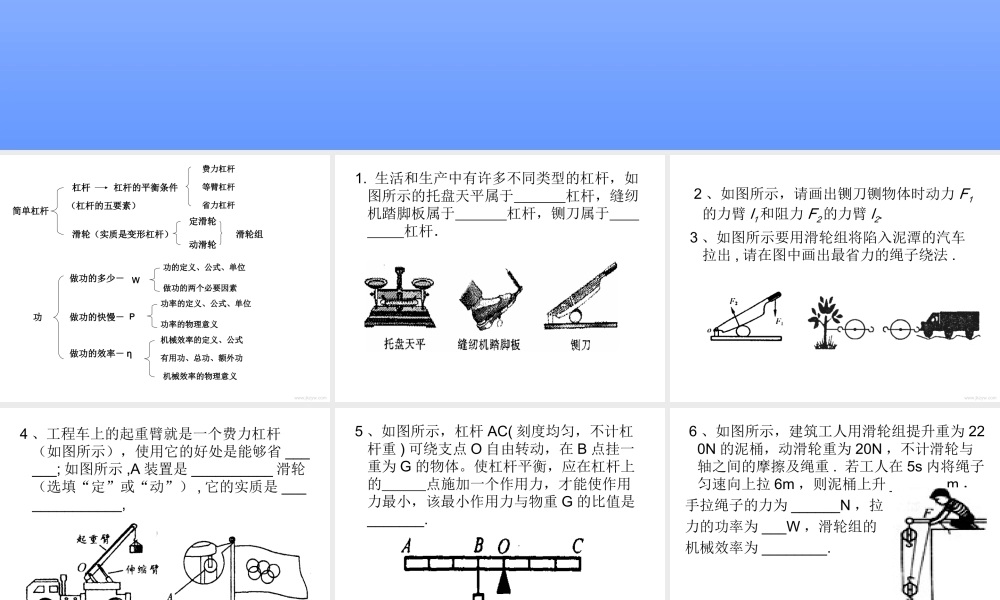

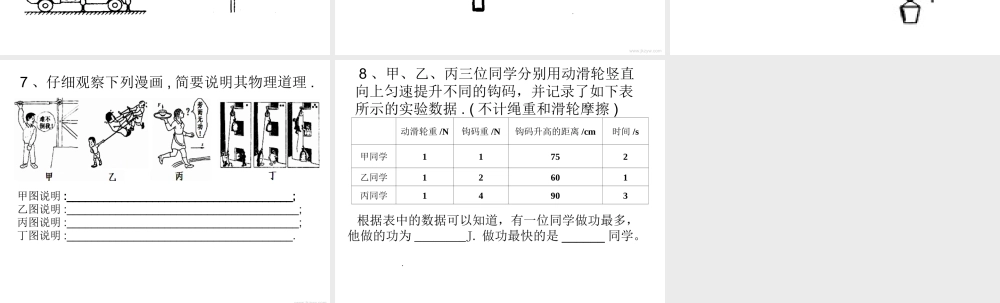

简单杠杆杠杆滑轮组杠杆的平衡条件滑轮定滑轮动滑轮功费力杠杆等臂杠杆省力杠杆(实质是变形杠杆)做功的多少-做功的快慢-做功的效率-WPη功的定义、公式、单位做功的两个必要因素功率的定义、公式、单位功率的物理意义机械效率的定义、公式有用功、总功、额外功机械效率的物理意义(杠杆的五要素)www.jkzyw.com 1. 生活和生产中有许多不同类型的杠杆,如图所示的托盘天平属于 杠杆,缝纫机踏脚板属于 杠杆,铡刀属于 杠杆. 2 、如图所示,请画出铡刀铡物体时动力 F1的力臂 l1和阻力 F2的力臂 l2.3 、如图所示要用滑轮组将陷入泥潭的汽车拉出 , 请在图中画出最省力的绳子绕法 . www.jkzyw.com 4 、工程车上的起重臂就是一个费力杠杆(如图所示),使用它的好处是能够省 ______; 如图所示 ,A 装置是 __________ 滑轮(选填“定”或“动”) , 它的实质是 ______________, 5 、如图所示,杠杆 AC( 刻度均匀,不计杠杆重 ) 可绕支点 O 自由转动,在 B 点挂一重为 G 的物体。使杠杆平衡,应在杠杆上的 点施加一个作用力,才能使作用力最小,该最小作用力与物重 G 的比值是_______.www.jkzyw.com 6 、如图所示,建筑工人用滑轮组提升重为 220N 的泥桶,动滑轮重为 20N ,不计滑轮与轴之间的摩擦及绳重 . 若工人在 5s 内将绳子匀速向上拉 6m ,则泥桶上升 _______m ,手拉绳子的力为 ______N ,拉力的功率为 ___W ,滑轮组的机械效率为 ________. 7 、仔细观察下列漫画 , 简要说明其物理道理 .甲图说明 :_____________________________________;乙图说明 :______________________________________;丙图说明 :______________________________________;丁图说明 :_____________________________________.www.jkzyw.com 8 、甲、乙、丙三位同学分别用动滑轮竖直向上匀速提升不同的钩码,并记录了如下表所示的实验数据 . ( 不计绳重和滑轮摩擦 )动滑轮重 /N钩码重 /N钩码升高的距离 /cm时间 /s甲同学11752乙同学12601丙同学14903根据表中的数据可以知道,有一位同学做功最多,他做的功为 ________J. 做功最快的是 ______ 同学。.
