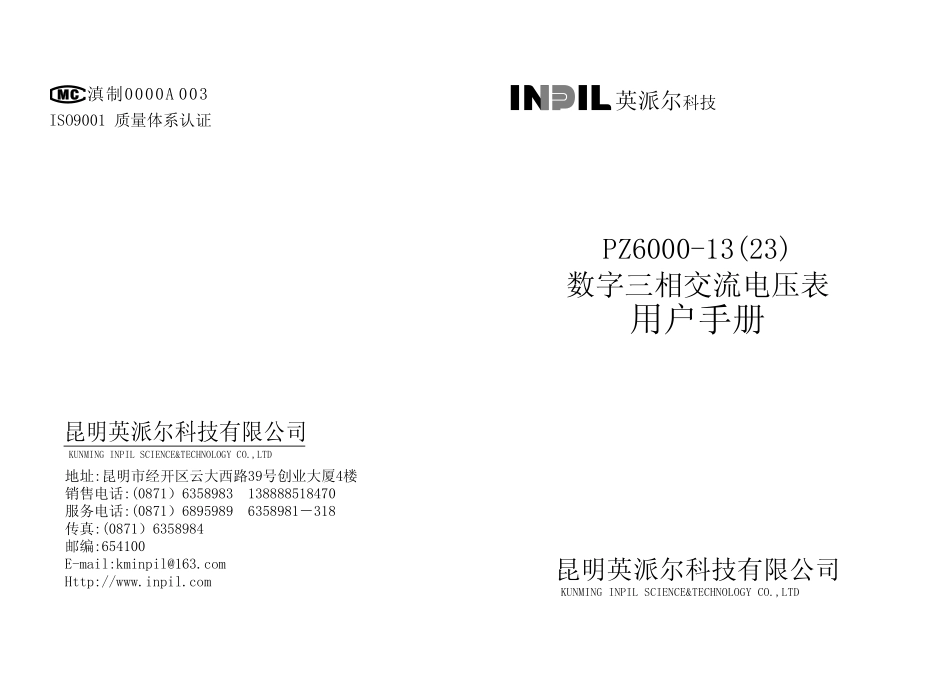

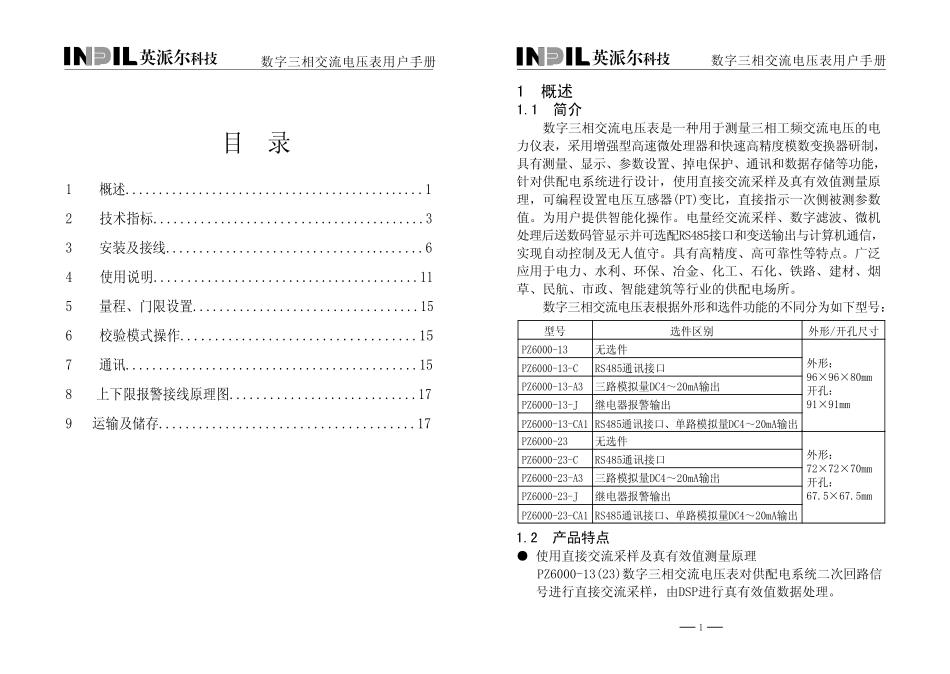

英派尔科技PZ6000-13(23)数字三相交流电压表用户手册昆明英派尔科技有限公司 KUNMING INPIL SCIENCE&TECHNOLOGY CO.,LTD昆明英派尔科技有限公司 KUNMING INPIL SCIENCE&TECHNOLOGY CO.,LTD滇制0000A 003MCMCISO9001 质量体系认证地址:昆明市经开区云大西路39号创业大厦4楼销售电话:(0871）6358983 138888518470服务电话:(0871）6895989 6358981－318传真:(0871）6358984邮编:654100E-mail:kminpil@163.comHttp://www.inpil.com1数字三相交流电压表用户手册数字三相交流电压表用户手册1 概述1.1 简介 数字三相交流电压表是一种用于测量三相工频交流电压的电力仪表，采用增强型高速微处理器和快速高精度模数变换器研制，具有测量、显示、参数设置、掉电保护、通讯和数据存储等功能，针对供配电系统进行设计，使用直接交流采样及真有效值测量原理，可编程设置电压互感器(PT)变比，直接指示一次侧被测参数值。为用户提供智能化操作。电量经交流采样、数字滤波、微机处理后送数码管显示并可选配RS485接口和变送输出与计算机通信，实现自动控制及无人值守。具有高精度、高可靠性等特点。广泛应用于电力、水利、环保、冶金、化工、石化、铁路、建材、烟草、民航、市政、智能建筑等行业的供配电场所。 数字三相交流电压表根据外形和选件功能的不同分为如下型号：型号选件区别外形/开孔尺寸PZ6000-13PZ6000-13-C无选件RS485通讯接口外形：96×96×80mm开孔：91×91mmPZ6000-13-A3继电器报警输出PZ6000-13-J三路模拟量DC4～20mA输出PZ6000-13-CA1 RS485通讯接口、单路模拟量DC4～20mA输出PZ6000-23PZ6000-23-C无选件RS485通讯接口外形：72×72×70mm开孔：67.5×67.5mmPZ6000-23-A3继电器报警输出PZ6000-23-J三路模拟量DC4～20mA输出PZ6000-23-CA1 RS485通讯接口、单路模拟量DC4～20mA输出目 录1 概述.............................................12 技术指标.........................................33 安装及接线.......................................64 使用说明........................................115 量程、门限设置..................................156 校验模式操作...................................157 通讯............................................158 上下限报警接线原理图............................179 运输及储存......................................171.2 产品特点● 使用直接交流...
