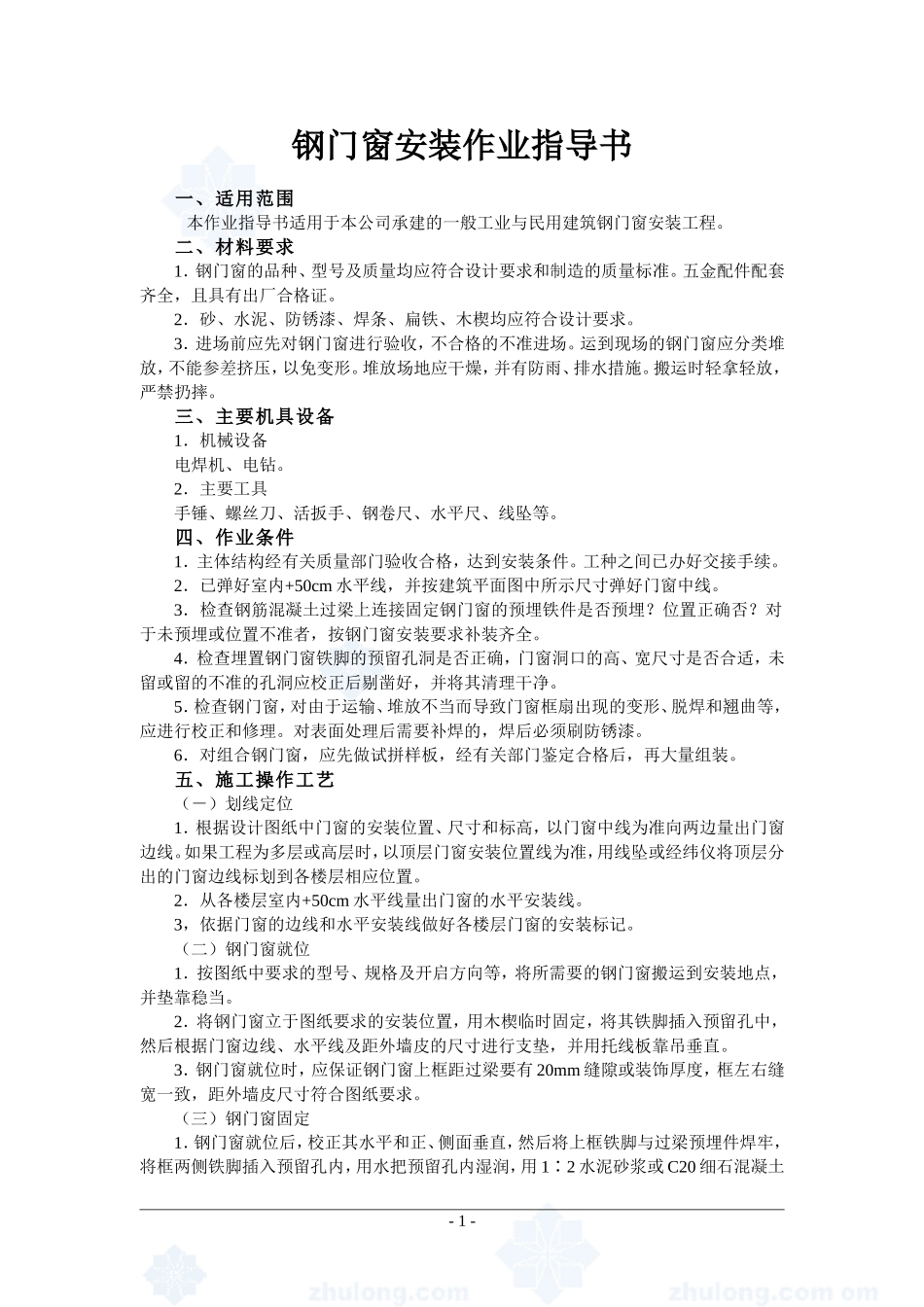

4.4.11钢门窗安装作业指导书_第1页
1/3

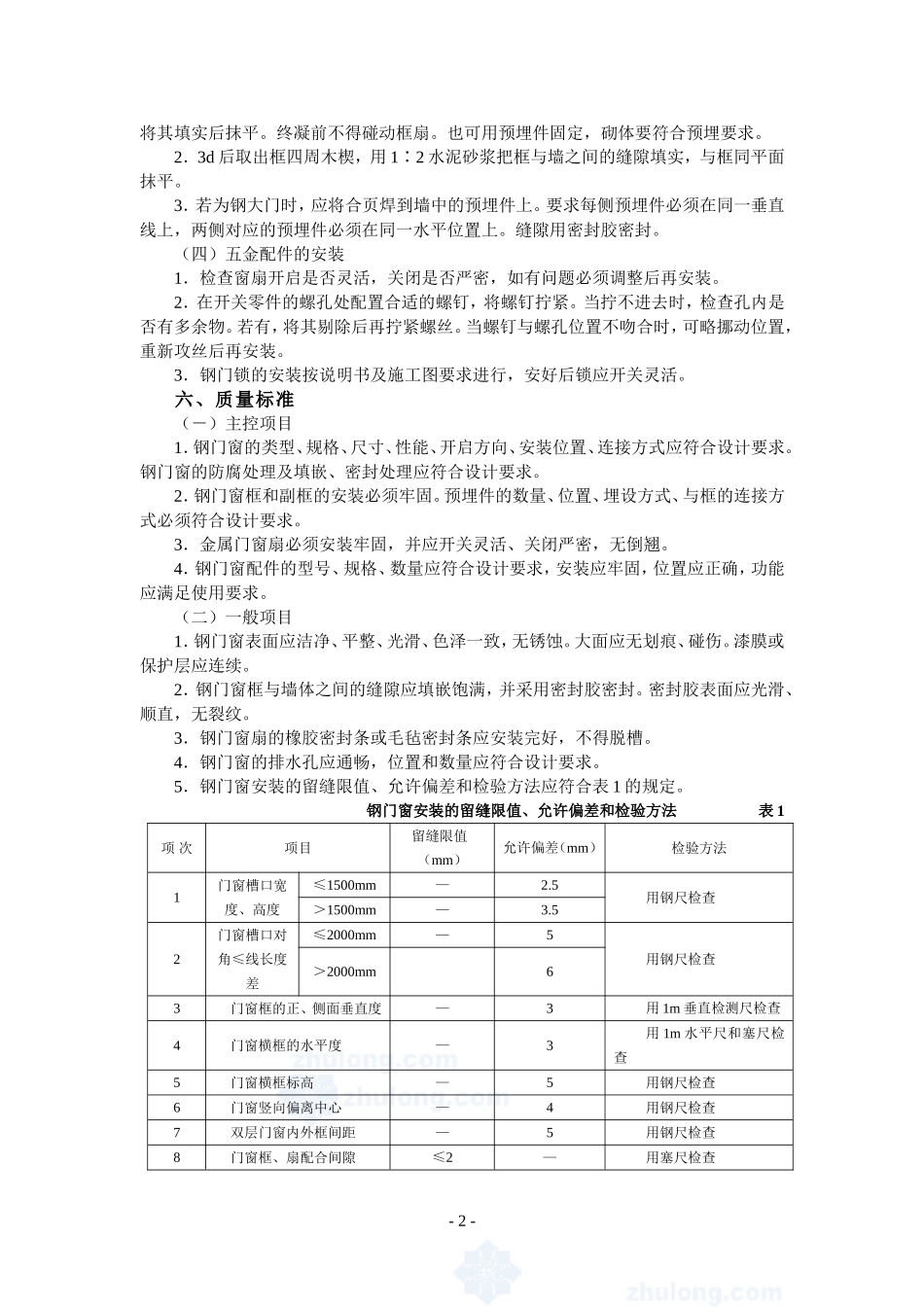

4.4.11钢门窗安装作业指导书_第2页
2/3

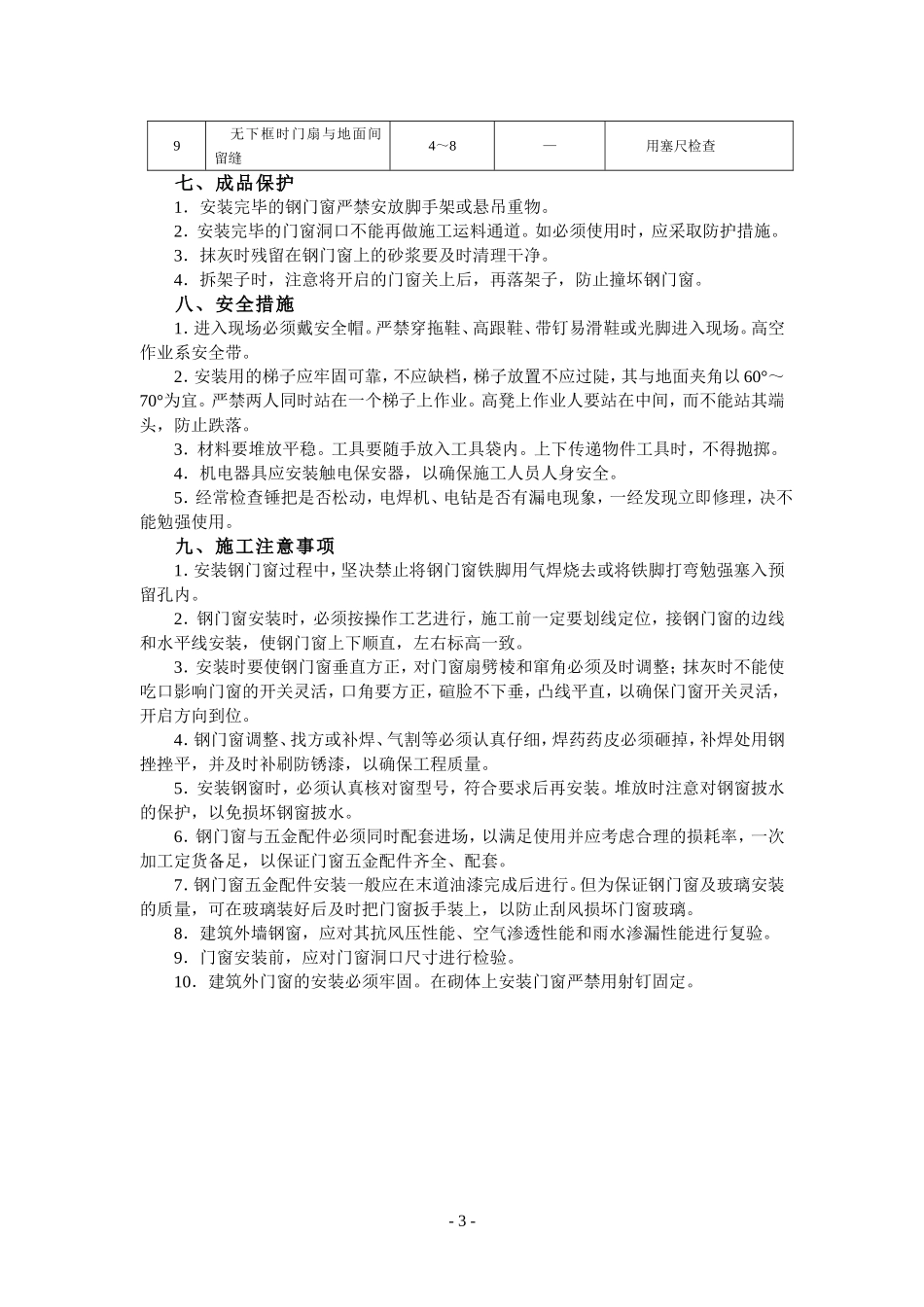

4.4.11钢门窗安装作业指导书_第3页
3/3
钢门窗安装作业指导书一、适用范围 本作业指导书适用于本公司承建的一般工业与民用建筑钢门窗安装工程。二、材料要求1.钢门窗的品种、型号及质量均应符合设计要求和制造的质量标准。五金配件配套齐全,且具有出厂合格证。2.砂、水泥、防锈漆、焊条、扁铁、木楔均应符合设计要求。3.进场前应先对钢门窗进行验收,不合格的不准进场。运到现场的钢门窗应分类堆放,不能参差挤压,以免变形。堆放场地应干燥,并有防雨、排水措施。搬运时轻拿轻放,严禁扔摔。三、主要机具设备1.机械设备电焊机、电钻。2.主要工具手锤、螺丝刀、活扳手、钢卷尺、水平尺、线坠等。四、作业条件1.主体结构经有关质量部门验收合格,达到安装条件。工种之间已办好交接手续。2.已弹好室内+50cm 水平线,并按建筑平面图中所示尺寸弹好门窗中线。3.检查钢筋混凝土过梁上连接固定钢门窗的预埋铁件是否预埋?位置正确否?对于未预埋或位置不准者,按钢门窗安装要求补装齐全。4.检查埋置钢门窗铁脚的预留孔洞是否正确,门窗洞口的高、宽尺寸是否合适,未留或留的不准的孔洞应校正后剔凿好,并将其清理干净。5.检查钢门窗,对由于运输、堆放不当而导致门窗框扇出现的变形、脱焊和翘曲等,应进行校正和修理。对表面处理后需要补焊的,焊后必须刷防锈漆。6.对组合钢门窗,应先做试拼样板,经有关部门鉴定合格后,再大量组装。五、施工操作工艺(-)划线定位1.根据设计图纸中门窗的安装位置、尺寸和标高,以门窗中线为准向两边量出门窗边线。如果工程为多层或高层时,以顶层门窗安装位置线为准,用线坠或经纬仪将顶层分出的门窗边线标划到各楼层相应位置。2.从各楼层室内+50cm 水平线量出门窗的水平安装线。3,依据门窗的边线和水平安装线做好各楼层门窗的安装标记。(二)钢门窗就位1.按图纸中要求的型号、规格及开启方向等,将所需要的钢门窗搬运到安装地点,并垫靠稳当。2.将钢门窗立于图纸要求的安装位置,用木楔临时固定,将其铁脚插入预留孔中,然后根据门窗边线、水平线及距外墙皮的尺寸进行支垫,并用托线板靠吊垂直。3.钢门窗就位时,应保证钢门窗上框距过梁要有 20mm 缝隙或装饰厚度,框左右缝宽一致,距外墙皮尺寸符合图纸要求。(三)钢门窗固定1.钢门窗就位后,校正其水平和正、侧面垂直,然后将上框铁脚与过梁预埋件焊牢,将框两侧铁脚插入预留孔内,用水把预留孔内湿润,用 1∶2 水泥砂浆或 C20 细石混凝土- 1 -将其填实后抹平。终凝前不...
