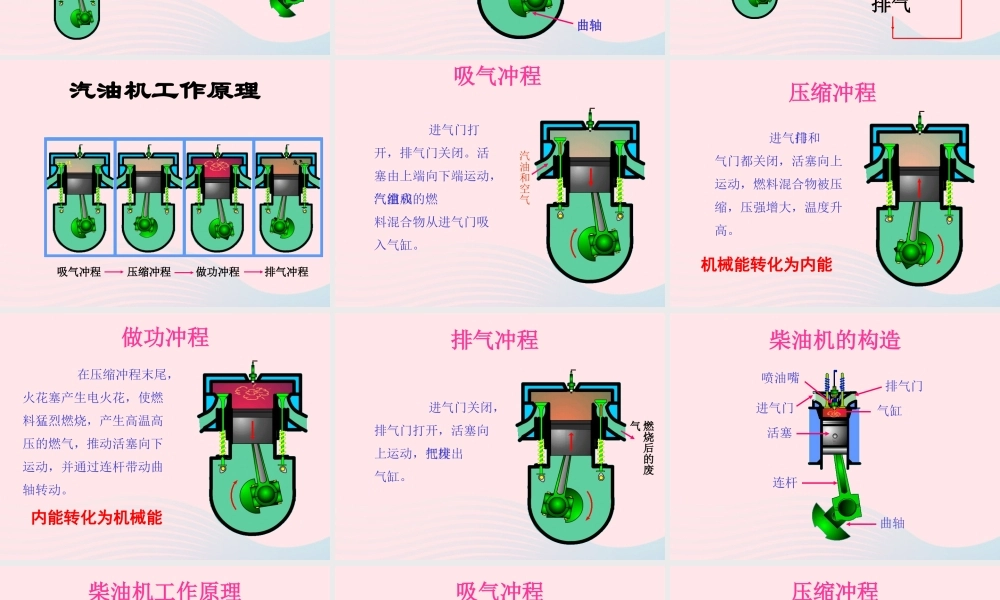

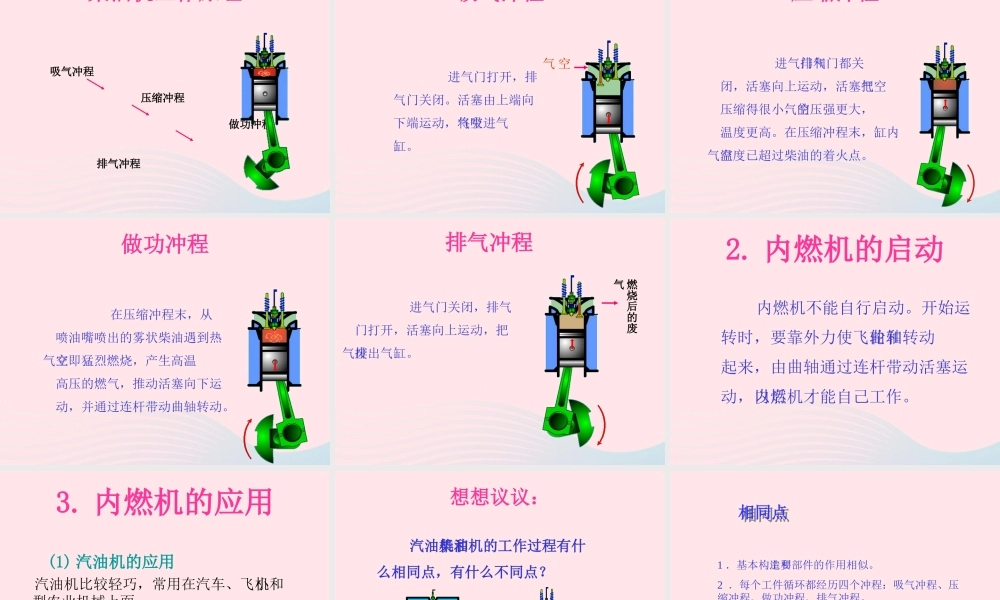

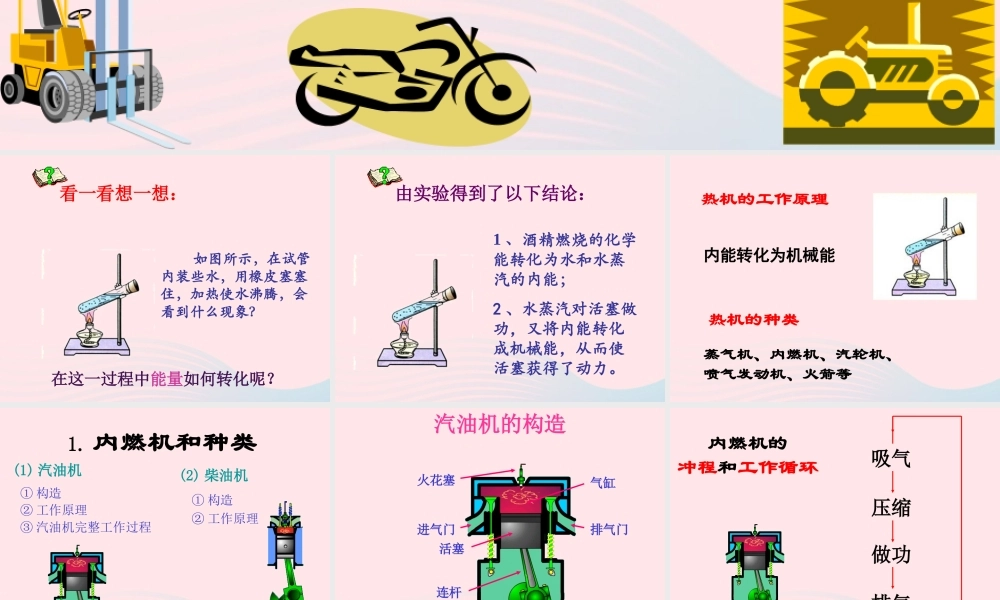

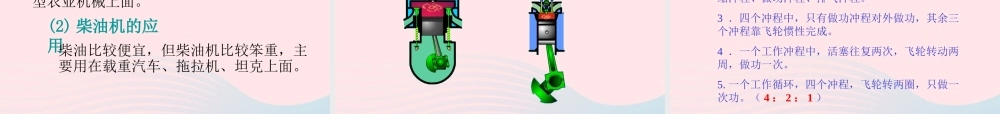

热 机 看一看想一想： 如图所示，在试管内装些水，用橡皮塞塞住，加热使水沸腾，会看到什么现象？在这一过程中能量如何转化呢？ 由实验得到了以下结论：1 、酒精燃烧的化学能转化为水和水蒸汽的内能；2 、水蒸汽对活塞做功，又将内能转化成机械能，从而使活塞获得了动力。热机的种类蒸气机、内燃机、汽轮机、喷气发动机、火箭等热机的工作原理内能转化为机械能1. 内燃机和种类(1) 汽油机(2) 柴油机① 构造② 工作原理③ 汽油机完整工作过程① 构造② 工作原理汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴吸气压缩做功排气内燃机的冲程和工作循环汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程吸气冲程汽油和空气 进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。压缩冲程 进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。机械能转化为内能做功冲程 在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。内能转化为机械能排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴柴油机工作原理吸气冲程 压缩冲程 做功冲程 排气冲程吸气冲程空气 进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。压缩冲程 进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。做功冲程 在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。排气冲程燃烧后的废气 进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。2. 内燃机的启动 内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。3. 内燃机的应用 汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。(1) 汽油机的应用(2) 柴油机的应用 柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。想想议议： 汽油机和柴油机的工作过程有什么相同点，有什么不同点？1 ．基本构造和主要部件的作用相似。2 ．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。3 ...
