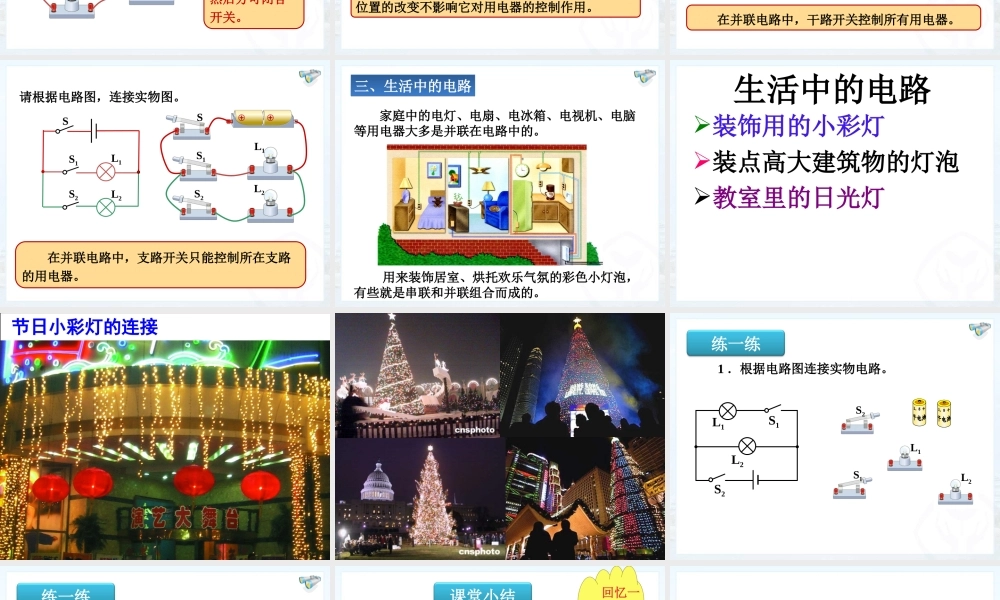

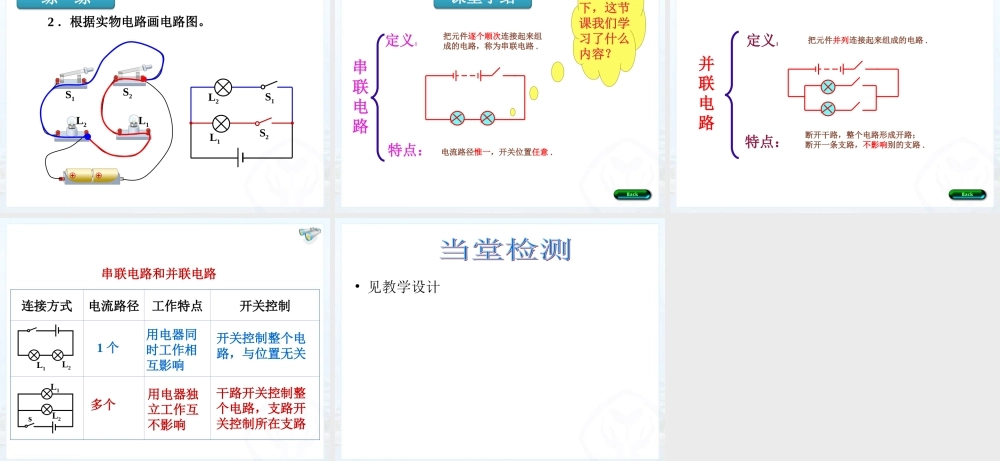

串联和并联 第十五章 第3节想想做做 用一个电源、两个灯泡、一个开关和一些导线组成电路,要想让两个小灯泡都发光,可以有几种接法?L1SL2L2L11 .用电器依次相连的电路叫做串联电路。一、串联和并联一、串联和并联L2L1S干路L1 支路L2 支路干路L1 支路L2 支路L1SL22 .用电器并列相连的电路叫做并联电路。L1SL2提示: 连接电路后,需检查电路连接无误,然后方可闭合开关。二、连接串联电路和并联电路二、连接串联电路和并联电路 在串联电路中,开关的位置改变了,它的控制作用是否改变呢? 实验 1L1SL2L1SL2 在串联电路中,开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。串联电路中开关的作用L1L2S 在并联电路中,干路开关控制所有用电器。L2SL1实验 2 在并联电路中,干路开关和支路开关对各用电器的控制作用有什么不同呢? 在并联电路中,支路开关只能控制所在支路的用电器。L2L1S1S2SL2L1S1S2S请根据电路图,连接实物图。 家庭中的电灯、电扇、电冰箱、电视机、电脑等用电器大多是并联在电路中的。三、生活中的电路三、生活中的电路 用来装饰居室、烘托欢乐气氛的彩色小灯泡,有些就是串联和并联组合而成的。生活中的电路装饰用的小彩灯装点高大建筑物的灯泡教室里的日光灯节日小彩灯的连接 1 .根据电路图连接实物电路。L1L2S1S2L1L2S1S2练一练L1L2S1S2 2 .根据实物电路画电路图。L2S1L1S2练一练 回忆一下,这节课我们学习了什么内容?串联电路把元件逐个顺次连接起来组成的电路,称为串联电路 .定义:特点:电流路径惟一,开关位置任意 .课堂小结并联电路定义:特点:把元件并列连接起来组成的电路 .断开干路,整个电路形成开路;断开一条支路,不影响别的支路 .连接方式电流路径工作特点开关控制1 个用电器独立工作互不影响开关控制整个电路,与位置无关多个用电器同时工作相互影响干路开关控制整个电路,支路开关控制所在支路串联电路和并联电路L2L1L2L1s• 见教学设计
