《机械制图》第一学期总复习试题VIP免费

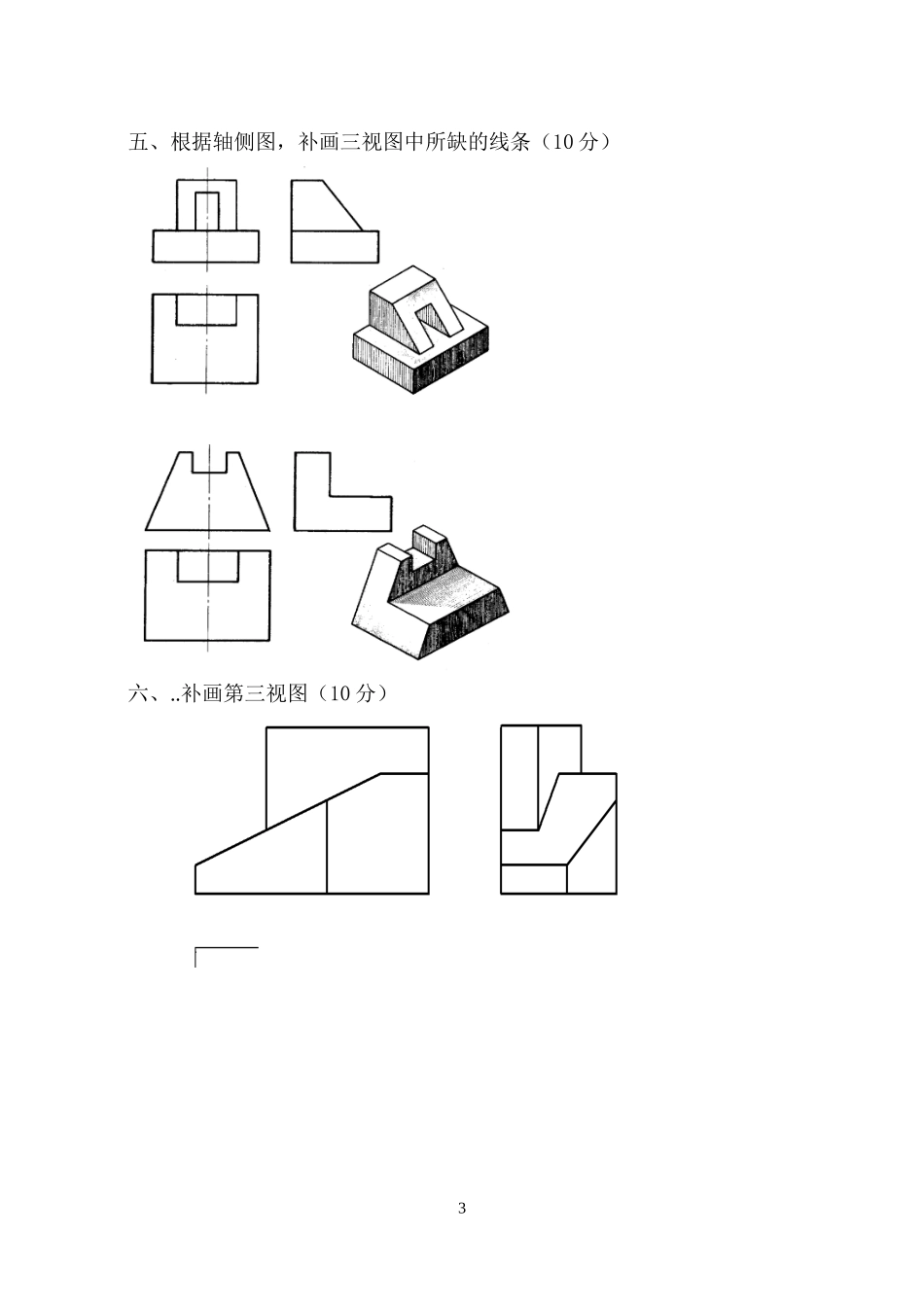

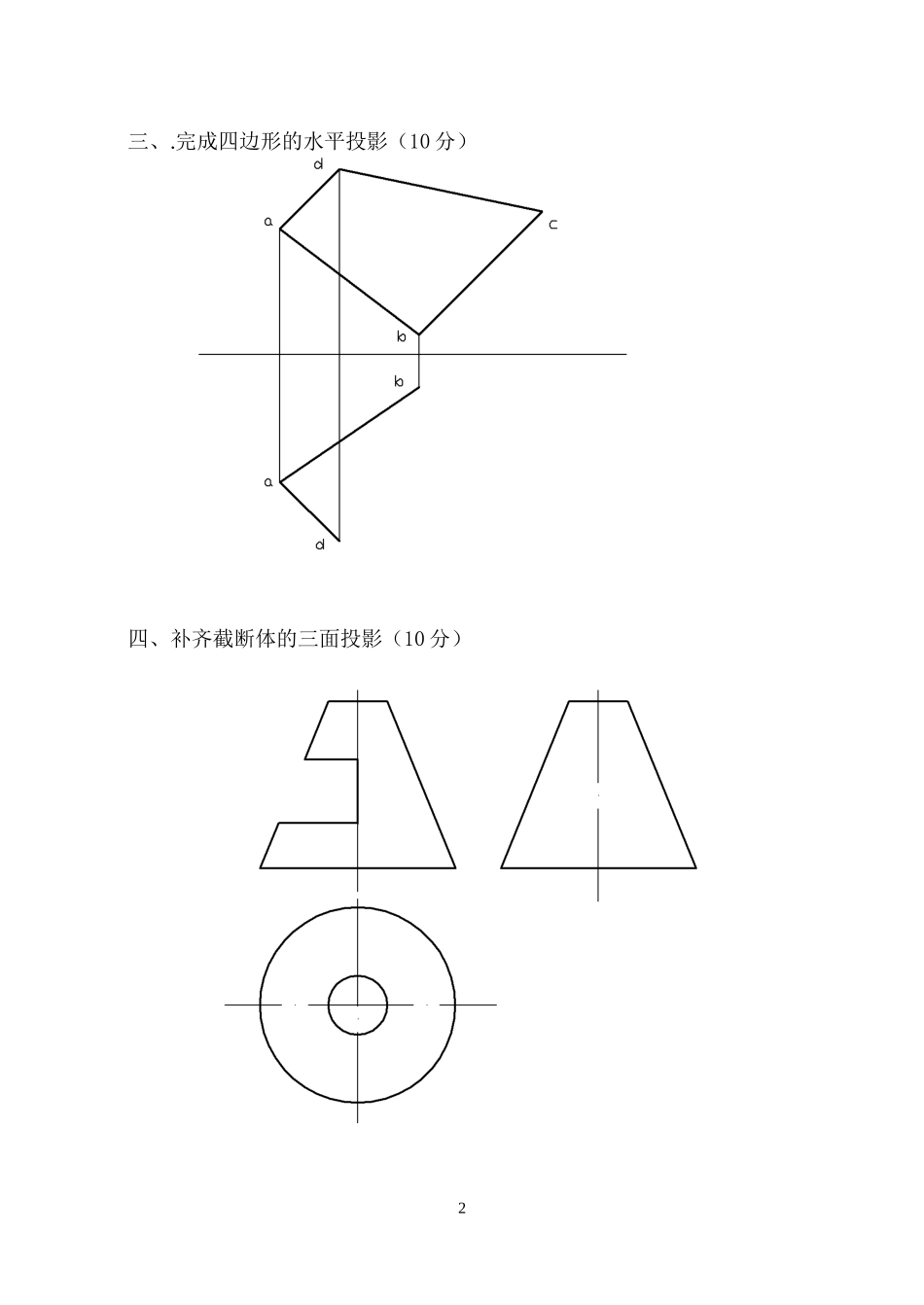

《机械制图》第一学期总复习试题时间 ：90 分钟 制卷： 班级 : 姓名 : 得 分 : 题号一二三四五六七八九十总分得分一、根据给出的尺寸，完成右图所示图形（10 分）一、根据给出尺寸，完成右图所示图形一、根据给出尺寸，完成右图所示图形 goiugopiugoluyguyg二、.完成点 A、B、C 的三面投影，判断图中 A、B、C 三点的相对位置关系（10分）1三、.完成四边形的水平投影（10 分）四、补齐截断体的三面投影（10 分）2五、根据轴侧图，补画三视图中所缺的线条（10 分）六、..补画第三视图（10 分）3 七、.根据轴侧图画三视图，尺寸在图上量取（10 分）八、根据三视图画轴侧图，尺寸在图上量取（10 分）4九、.作相贯线的投影（10 分）十、补画第三视图（10 分）5
