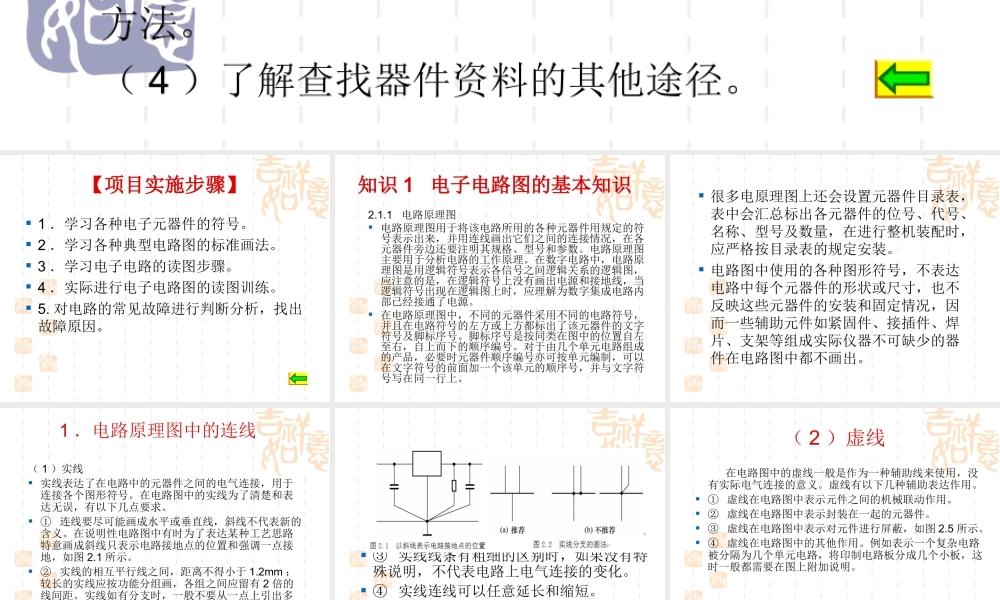

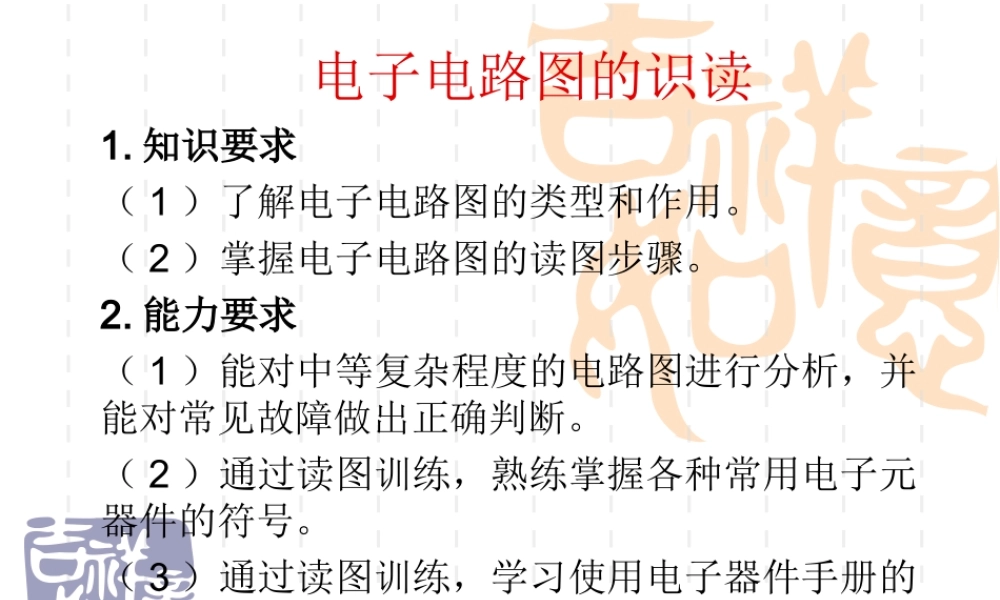

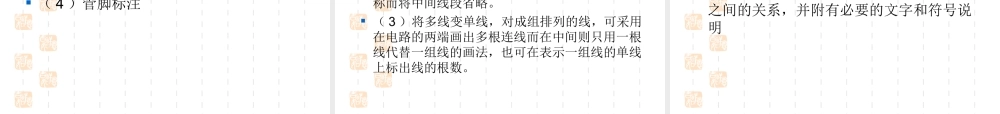

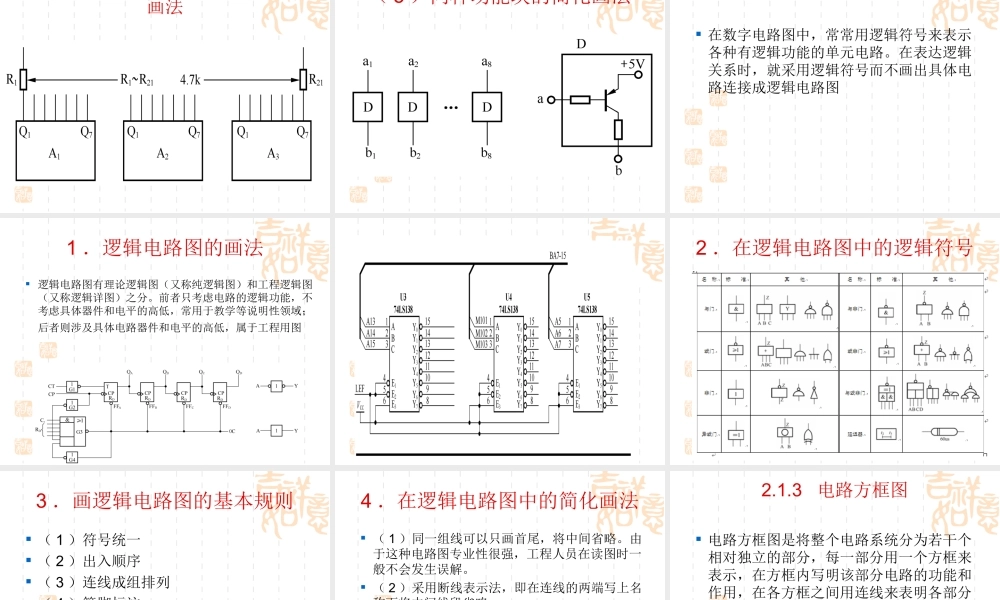

电子电路图的识读1. 知识要求（ 1 ）了解电子电路图的类型和作用。（ 2 ）掌握电子电路图的读图步骤。2. 能力要求（ 1 ）能对中等复杂程度的电路图进行分析，并能对常见故障做出正确判断。（ 2 ）通过读图训练，熟练掌握各种常用电子元器件的符号。（ 3 ）通过读图训练，学习使用电子器件手册的方法。（ 4 ）了解查找器件资料的其他途径。 【项目实施步骤】 1 ．学习各种电子元器件的符号。 2 ．学习各种典型电路图的标准画法。 3 ．学习电子电路的读图步骤。 4 ．实际进行电子电路图的读图训练。 5. 对电路的常见故障进行判断分析，找出故障原因。 知识 1 电子电路图的基本知识 2.1.1 电路原理图 电路原理图用于将该电路所用的各种元器件用规定的符号表示出来，并用连线画出它们之间的连接情况，在各元器件旁边还要注明其规格、型号和参数。电路原理图主要用于分析电路的工作原理。在数字电路中，电路原理图是用逻辑符号表示各信号之间逻辑关系的逻辑图，应注意的是，在逻辑符号上没有画出电源和接地线，当逻辑符号出现在逻辑图上时，应理解为数字集成电路内部已经接通了电源。 在电路原理图中，不同的元器件采用不同的电路符号，并且在电路符号的左方或上方都标出了该元器件的文字符号及脚标序号。脚标序号是按同类在图中的位置自左至右，自上而下的顺序编号。对于由几个单元电路组成的产品，必要时元器件顺序编号亦可按单元编制，可以在文字符号的前面加一个该单元的顺序号，并与文字符号写在同一行上。 很多电原理图上还会设置元器件目录表，表中会汇总标出各元器件的位号、代号、名称、型号及数量，在进行整机装配时，应严格按目录表的规定安装。 电路图中使用的各种图形符号，不表达电路中每个元器件的形状或尺寸，也不反映这些元器件的安装和固定情况，因而一些辅助元件如紧固件、接插件、焊片、支架等组成实际仪器不可缺少的器件在电路图中都不画出。 1 ．电路原理图中的连线（ 1 ）实线 实线表达了在电路中的元器件之间的电气连接，用于连接各个图形符号。在电路图中的实线为了清楚和表达无误，有以下几点要求。 ① 连线要尽可能画成水平或垂直线，斜线不代表新的含义。在说明性电路图中有时为了表达某种工艺思路特意画成斜线只表示电路接地点的位置和强调一点接地，如图 2.1 所示。 ② 实线的相互平行线之间，距离不得小于 1.2mm ；较长的实线应按功能分组画...
